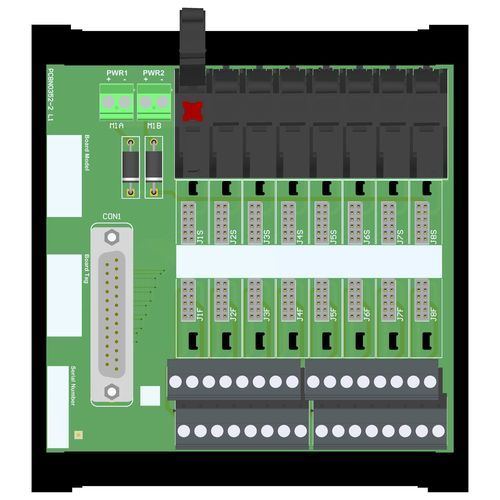

Borne de encaixe X1-TB-08-FOX-02

de molapush-inde potência

Esta placa de terminação (X1-TB) permite a ligação direta entre a placa de E/S do sistema e os módulos da série X1. O isolamento do sinal entre o sistema e o campo é fornecido pelos isoladores galvânicos da série X1 (X1-NIS). A fonte de alimentação de 24 Vdc do X1-TB está ligada a dois conectores, para alimentação redundante.Instalação na Zona 2 / Divisão 2Interfaces da placa UIO Foxboro FBM200Interfaces da placa universal de 8 posições para até 8 canaisCustos de instalação e manutenção de cabos mais baixosRedundância da fonte de alimentaçãoMontagem em trilho DIN simplesDesconexão de loop único para facilitar as operações de manutençãoIsolamento de três portas, Campo/Sistema/AbastecimentoStatus: ACTIVECanais: 8Dados TécnicosGeralNúmero de posições8Número máximo de canais8Dissipação de potência0 W sem módulosFonte de alimentaçãoVoltagem24 Vdc nom (20 a 30 Vdc), protegida contra polaridade reversa, conectores duplos para alimentação redundante, com diodos OR para misturar tensõesConsumo máximo de corrente permitido4 A (como alimentação total)Conexõestipo parafuso para terminações de até 2,5 mm²Interface de campoConexão por desconexão de plug-in polarizadoBlocos de terminais de parafuso de 8 posições ou de mola push-in para acomodar terminações de até 2.5 mm²Tensão máxima60 VdcInterface do sistemaTipoA interface do sistema absorve correnteConexãoum conetor macho SUB-D de 25 pólos (requer conetor fêmea de acoplamento)CabosCabo do sistemaTipo 1Corrente máxima500 mA por canalIsolamentoTensão de testeCampo/Sistema 2,5 kV; Campo/Abastecimento 2,5 kV; Sistema/Abastecimento 500 VECondições ambientaisLimites de temperatura de funcionamento -40 a +70 °CAltitude máxima2000 m a.s.l.Limites de temperatura de armazenamento -45 a +80 °CTipo de montagemHardware incluído para montagem em calha DIN simples de 35 mmPeso cerca de 500 g, excluindo módulosLocalizaçãoÁrea de segurança/Zona 2/Div. 2DimensõesLargura 133 mm, Profundidade 143 mm, Altura 155 mmCertificações:ATEX: FM ATEX zona 2 X1 Series Certificado em inglês (Europa) - FM23ATEX0039X - FM - 2025-08-13Ex: FM US X1 Series Divisions and Zones Certificado em inglês (América do Norte) - FM23US0073X - FM - 2025-08-12Ex: Certificado em inglês das divisões e zonas da série X1 da FM Canadá (América do Norte) - FM23CA0055X - FM - 2025-08-12IECEx: Certificado em inglês da série X1 da FM IECEx (Internacional) - IECEx FMG 23.0018X - FM - 2025-08-12UKEx: FM UKEx zona 2 X1 Series English Certificate (United Kingdom) - FM23UKEX0040X - FM - 2025-08-14Declarações de Conformidade:Declaração de Conformidade UE do X1-TB-08-FOX-02Declaração de Conformidade Reino Unido do X1-TB-08-FOX-02Desenhos: desenho 3D disponível (formato STP)Caractéristiques / spécifications techniques :Número de posições: 8Número máximo de canais: 8Dissipação de potência: 0 W sem módulosTensão de alimentação: 24 Vdc nom (20 a 30 Vdc), protegida contra polaridade inversa, conectores duplos para alimentação redundante, com díodos ORConsumo máximo de corrente permitido: 4 A (alimentação total)Conexão de alimentação: tipo parafuso para terminações até 2,5 mm²Conexão de interface de campo: desconexão de plug-in polarizado parafuso de 8 posições ou blocos de terminais de mola push-in até 2,5 mm²Tensão máxima de interface de campo: 60 VdcInterface do sistema: Conector macho SUB-D 25 pólos, cabo de sistema Tipo 1, corrente máxima 500 mA por canalTensão de teste de isolamento: Campo/Sistema 2,5 kV; Campo/Abastecimento 2,5 kV; Sistema/Abastecimento 500 VOtemperatura de funcionamento: -40 a +70 °CAltitude máxima: 2000 m a.s.l.Temperatura de armazenamento: -45 a +80 °CMontagem: Calha DIN 35 mmPeso: cerca de 500 g (excluindo módulos)Localização: Área segura/Zona 2/Div. 2Dimensões: 133 x 143 x 155 mm (L x P x A)
