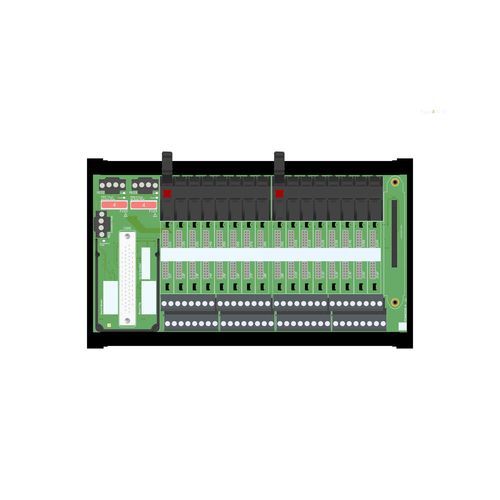

Borne de encaixe X1-TB-16-GMI-01

de molapush-inpara relés

Esta placa de terminação (X1-TB) fornece uma ligação direta entre a placa de E/S do sistema e os módulos da série X1. A proteção Intrinsecamente Segura e o isolamento de sinal entre a Área Segura e a Área Perigosa são fornecidos pelo Aparelho Associado da Série X1 (X1-IS). A fonte de alimentação de 24 Vdc do X1-TB está ligada a dois blocos de terminais de encaixe, para uma fonte de alimentação redundante. Um circuito de monitorização ativa uma avaria em caso de falha da alimentação ou do módulo. A placa pode alojar um gateway pertencente à série X1-GW para identificação, configuração, monitorização e comunicação HART® do módulo.SIL 3 / SC 3Entrada da Zona 0 / Divisão 1Instalação na Zona 2 / Divisão 216 posições interface de placa universal para até 16 canaisCustos de instalação e manutenção dos cabos mais baixosMonitorização de falhas nas fontes de alimentaçãoDesconexão de um único circuito para facilitar as operações de manutençãoPossibilidade de alojar o gateway X1-GW para configuração e monitorizaçãoIsolamento de três portas, Entrada/Saída/AbastecimentoStatus: ACTIVECanais: 16Dados técnicosGeralNúmero de posições/canais16Dissipação de energia0,43 W a 24 Vdc sem módulos, típico.Tensão de alimentação24 Vdc nom (20 a 30 Vdc), protegida contra polaridade inversa, blocos de terminais duplos para alimentação redundante, com díodos OR para misturar tensões.Consumo de corrente18 mA a 24 Vdc sem módulos, típico.Consumo máximo de corrente1,5 A (como alimentação total), fusível de desfasamento de 4 A protegido.Ligaçãopor blocos de terminais de parafuso de desconexão de ficha polarizada para acomodar terminações até 2,5 mm².Tipo de falhaO diagnóstico integrado monitoriza a integridade das fontes de alimentação e a falha cumulativa do módulo. Qualquer avaria é comunicada através da desativação de um relé de estado sólido e da ativação dos LEDs correspondentes. O alarme é emitido se: 1) Fonte de alimentação 1 ou 2 < 17 Vdc ou 2) Fonte de alimentação 1 ou 2 > 33 Vdc ou 3) Falha cumulativa do módulo ON. O alarme é removido se: 1) 20 Vdc < Fonte de alimentação 1 e 2 < 30 Vdc e 2) Nenhuma falha cumulativa do módulo.Conexão por blocos de terminais de parafuso de desconexão de plug-in polarizado para acomodar terminações de até 2,5 mm².Classificações100 mA 35 V (≤ 1 V de queda de tensão).Interface de campoConexão por blocos de terminais de parafuso de desconexão de plug-in polarizado de 8 posições ou blocos de terminais de mola push-in para acomodar terminações de até 2,5 mm².Interface do sistemaTipoA interface do sistema afunda a corrente, portanto, requer cartões de E / S de origem.LigaçãoUm conetor macho SUB-D de 37 pólos (requer um conetor fêmea correspondente).CaboCABF034/xx, em que "xx" indica o comprimento em metros.Corrente máxima500 mA por canal.IsolamentoTensão de testeCampo/Sistema 2,5 kV; Campo/Abastecimento 2,5 kV; Sistema/Abastecimento 500 V.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Altitude máxima2000 m a.s.l.Temperatura de armazenamentoLimites de temperatura -45 a +80 °C.Descrição de segurançaEquipamentoAparelhos associados e equipamento elétrico não faíscante.Parâmetros de segurançaUm = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Tipo de montagemHardware incluído para montagem em calha DIN simples de 35 mm.Peso cerca de 1 kg, excluindo módulos.LocalizaçãoÁrea de segurança ou Zona 2 ou Divisão 2.DimensõesLargura 243 mm, Profundidade 143 mm, Altura 155 mm.CertificaçõesATEX: FM ATEX I.S. X1 Series English Certificate (FM23ATEX0038X, FM, 2025-08-13, Europa)Ex: FM US X1 Series Divisions and Zones English Certificate (FM23US0073X, FM, 2025-08-12, América do Norte)Ex: FM Canada X1 Series Divisions and Zones English Certificate (FM23CA0055X, FM, 2025-08-12, América do Norte)IECEx: FM IECEx X1 Series English Certificate (IECEx FMG 23.0018X, FM, 2025-08-12, International)UKEx: FM UKEx I.S. X1 Series English Certificate (FM23UKEX0039X, FM, 2025-08-14, United Kingdom)Declarações de ConformidadeDeclaração de Conformidade UE do X1-TB-16-GMI-01Declaração de Conformidade Reino Unido do X1-TB-16-GMI-01DesenhosDesenho 3D disponível (formato STP)Caraterísticas / Especificações TécnicasTipo de produto: I.S. SIL3 16-pos Sink-Type Termination Board for X1-SeriesNúmero de canais: 16Dissipação de energia: 0.43 W @ 24 Vdc (típico, sem módulos)Tensão de alimentação: 24 Vdc nominal (20 a 30 Vdc)Consumo de corrente: 18 mA @ 24 Vdc (típico, sem módulos)Consumo máximo de corrente: 1.5 A (alimentação total), 4 A protegido por fusívelTemperatura de funcionamento: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °CAltitude máxima: 2000 m a.s.l.Dimensões: 243 x 143 x 155 mm (L x P x A)Peso: cerca de 1 kg (excluindo os módulos)Montagem: Trilho DIN 35 mmLocalização: Área segura ou Zona 2 ou Divisão 2
