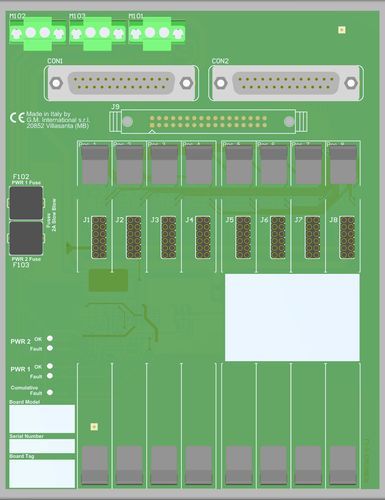

Borne de encaixe TBE-D5008-MOD-003

para relésde potênciade plástico

placa de terminação de 8 pólos para Modicon X80 BMXAMO0802 AO CardEsta placa de terminação com caixa (TBE) fornece terminais para a ligação direta entre a placa de E/S do sistema e os módulos da série D5000 / D6000. A proteção Intrinsecamente Segura e o isolamento do sinal entre a Área Segura e a Área Perigosa são fornecidos pelo Aparelho Associado da Série D5000. A fonte de alimentação de 24 Vdc do TBE é conectada a dois blocos de terminais plug-in, para uma fonte de alimentação redundante.Interface da placa Modicon X80 AOPlaca de terminação de 8 posições para até 8 canaisCustos de instalação e manutenção de cabos mais baixosMonitoramento de falhas na fonte de alimentaçãoFerragens de montagem fornecidas para kit de montagem em trilho DIN simplesStatus: ACTIVECanais: 8Dados técnicosGeralNúmero de posições8Número máximo de canais8Fonte de alimentaçãoTensão de alimentação24 Vdc nom (20 a 30 Vdc), protegida contra polaridade inversa, blocos de terminais duplos para alimentação redundante, com díodos OR para misturar tensões de alimentação.Consumo máximo de corrente permitido1.5 A (como alimentação total).Ligação por blocos de terminais de parafuso de desconexão de ficha polarizada para acomodar terminações até 2,5 mm², fixação de parafuso.Fusível de proteção de 2 A de intervalo de tempo.Deteção de falhasTipoO diagnóstico integrado monitoriza a integridade das fontes de alimentação e a falha cumulativa do módulo. Qualquer anomalia é comunicada através da desativação de um relé de estado sólido e da ativação dos LEDs correspondentes.O alarme é emitido se1) A fonte de alimentação 1 ou 2 < 17 Vdc ou 2) A fonte de alimentação 1 ou 2 > 33 Vdc ou 3) Falha cumulativa do módulo ON.O alarme é removido se1) 20 Vdc < A fonte de alimentação 1 e 2 < 30 Vdc e 2) Não há falha cumulativa do módulo.Conexão por blocos de terminais de parafuso de desconexão de plug-in polarizado para acomodar terminações de até 2,5 mm², fixação de parafuso.Classificação de saída100 mA 35 V (≤ 1 V de queda de tensão).Interface da placa de E / SConexãodois conectores macho SUB-D de 25 pólos (requer conectores fêmea correspondentes).Cabo do sistema de cabos BMX FTA XX2.Lógica redundanteem modo redundante, cada canal deve forçar metade da corrente. Em caso de falha de um único canal (circuito aberto), o canal sobrevivente deve fornecer corrente total.Interface HART MuxConexão1 conetor recetáculo de 34 pólos (requer conetor fêmea de acoplamento).Caboplano CABF032Condições ambientaisTemperatura de operaçãolimites de temperatura -40 a +70 °C.Altitude máxima2000 m a.s.l.Temperatura de armazenamentolimites de temperatura -45 a +80 °C.Tipo de montagemHardware incluído para montagem em calha DIN simples de 35 mm.Pesocerca de 500 g, excluindo módulos com clipes de plástico.Localizaçãoinstalação em área segura.DimensõesLargura 140 mm, Profundidade 180 mm, Altura 154 mm.Número de posições: 8Número máximo de canais: 8Voltagem: 24 Vdc nom (20 a 30 Vdc), protegida contra polaridade reversa, blocos de terminais duplos para alimentação redundante, com diodos OR para misturar tensões de alimentação.Consumo máximo de corrente permitido: 1.5 A (como alimentação total).Fusível de proteção: 2 A com atraso de tempo.Deteção de falhas: Diagnóstico on-board, relé de estado sólido, LEDs.Interface da placa de E/S: dois conectores SUB-D macho de 25 pólos.Interface HART Mux: 1 conetor recetáculo de 34 pólos.Temperatura de operação: -40 a +70 °C.Temperatura de armazenamento: -45 a +80 °C.Altitude máxima: 2000 m a.s.l.Montagem: Trilho DIN 35 mm, hardware incluído.Peso: cerca de 500 g.Dimensões: 140 x 180 x 154 mm (L x P x A).
