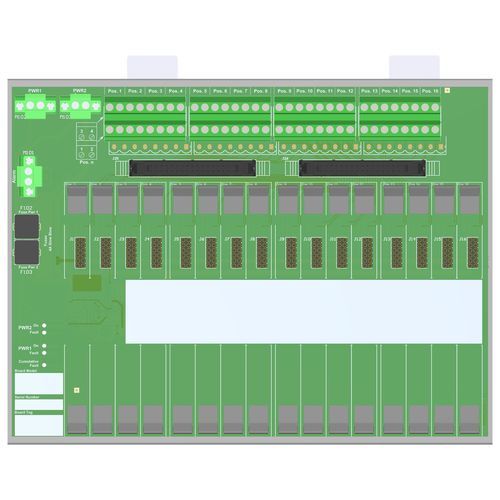

Borne de encaixe TBE-D5016-GMI

para relésde potência

Esta placa de terminação com caixa (TBE) fornece terminais para a ligação direta entre a placa de E/S do sistema e os módulos da série D5000 / D6000. A proteção Intrinsecamente Segura e o isolamento de sinal entre a Área Segura e a Área Perigosa é fornecida pelo Aparelho Associado da Série D5000. A fonte de alimentação de 24 Vdc do TBE está ligada a dois blocos de terminais de encaixe, para uma fonte de alimentação redundante.Interfaces de placa universais com terminaisPlaca de terminação de 16 posições para até 32 canaisInstalação na Zona 2 (pendente)Monitorização de falhas nas fontes de alimentaçãoFerragens de montagem fornecidas para um kit de montagem em calha DINDados técnicosGeralNúmero de posições16Número máximo de canais32Tensão de alimentação24 Vdc nom (20 a 30 Vdc), protegida contra polaridade inversa, blocos de terminais duplos para fonte de alimentação redundante, com díodos OR para misturar tensões de alimentação.Consumo máximo de corrente permitido1,5 A (como alimentação total).Ligaçãopor blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm², fixação por parafuso.Fusível de protecção4 A com desfasamento de tempo.Deteção de avariasTipoO diagnóstico integrado monitoriza a integridade das fontes de alimentação e a avaria cumulativa do módulo. Qualquer anomalia é assinalada através da desativação de um relé de estado sólido e da ativação dos LEDs correspondentes. O alarme é emitido se: 1) Fonte de alimentação 1 ou 2 < 17 Vdc ou 2) Fonte de alimentação 1 ou 2 > 33 Vdc ou 3) Falha cumulativa do módulo ON. O alarme é removido se: 1) 20 Vdc < Fonte de alimentação 1 e 2 < 30 Vdc e 2) Nenhuma falha cumulativa do módulo.Conexãopor blocos de terminais de parafuso de desconexão polarizada para acomodar terminações de até 2,5 mm², fixação por parafuso.Classificação de saída100 mA 35 V (≤ 1 V de queda de tensão).Interface de cartão de E/SConexão32+32 blocos de terminais de parafuso para acomodar terminações de até 2,5 mm², com correspondência exata aos terminais do módulo 1 a 4.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Altitude máxima2000 m a.s.l.Limites de temperatura de armazenamento -45 a +80 °C.Tipo de montagemHardware incluído para montagem em calha DIN simples de 35 mm.Pesocerca de 1,4 kg, excluindo módulos.Localizaçãoinstalação em Área Segura/Zona 2 (pendente).DimensõesLargura 240 mm, Profundidade 180 mm, Altura 154 mm.Estado: ACTIVECanais: 16 ou 32Características / Especificações TécnicasTipo de produto: Placa de terminação com invólucro (TBE)Modelo: TBE-D5016-GMI-003Compatible with: Módulos da série D5000 / D6000Número de posições: 16Número máximo de canais: 32Tensão de alimentação: 24 Vdc nominal (20 a 30 Vdc)Consumo máximo de corrente: 1.5 AParelho de proteção: 4 A time lagTemperatura de funcionamento: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °CAltitude máxima: 2000 m a.s.l.Montagem: Trilho DIN 35 mmPeso: cerca de 1,4 kg (excluindo os módulos)Dimensões: 240 x 180 x 154 mm (L x P x A)Instalação: Área segura/Zona 2 (pendente)
