Borne de encaixe TBE-D5016-MOD-001

para relésde potênciade plástico

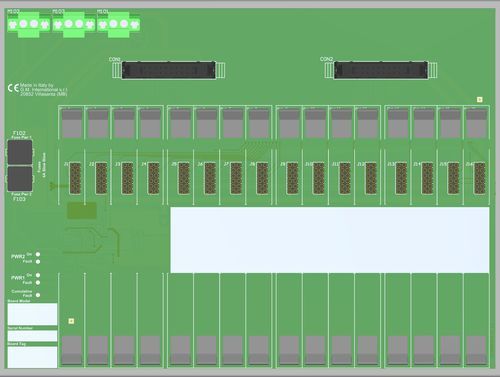

placa de terminação de 16 pólos para placa de E/S Modicon M580 Safety BMXSDI1602 Esta placa de terminação com caixa (TBE) fornece terminais para a ligação direta entre a placa de E/S do sistema e os módulos da série D5000 / D6000. A proteção Intrinsecamente Segura e o isolamento de sinal entre a Área Segura e a Área Perigosa são fornecidos pelo Aparelho Associado da Série D5000. A fonte de alimentação de 24 Vdc do TBE está ligada a dois blocos de terminais de encaixe, para uma fonte de alimentação redundante.Modicon M580 Safety DI board interface16 posições Termination Board para até 32 canaisCustos de instalação e manutenção de cabos mais baixosMonitorização de falhas nas fontes de alimentaçãoFerragens de montagem fornecidas para um kit de montagem em calha DIN simplesStatus: ACTIVOCanais: 16 ou 32GeralNúmero de posições16Número máximo de canais32Tensão de alimentação24 Vdc nom (20 a 30 Vdc), protegida contra polaridade inversa, blocos de terminais duplos para alimentação redundante, com díodos OR para misturar tensões de alimentação.Consumo máximo de corrente permitido1,5 A (como alimentação total).Ligação através de blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm², fixação por parafuso.Fusível de proteção 4 A com desfasamento temporal.Deteção de falhasTipoO diagnóstico integrado monitoriza a integridade das fontes de alimentação e a falha cumulativa do módulo. Qualquer anomalia é comunicada através da desativação de um relé de estado sólido e da ativação dos LEDs correspondentes.O alarme é emitido se1) A fonte de alimentação 1 ou 2 < 17 Vdc ou 2) A fonte de alimentação 1 ou 2 > 33 Vdc ou 3) A falha cumulativa do módulo estiver ligada.O alarme é removido se1) 20 Vdc < Fonte de alimentação 1 e 2 < 30 Vdc e 2) Nenhuma falha cumulativa do módulo.Conexão por blocos de terminais de parafuso de desconexão de plug-in polarizado para acomodar terminações de até 2,5 mm², fixação de parafuso.Classificação de saída100 mA 35 V (≤ 1 V de queda de tensão).Interface da placa de E/SConexão2 x conetor de recetáculo de 20 pólos (requer conetor fêmea correspondente).CaboTBD.Condições ambientaisLimites de temperatura de operação -40 a +70 °C.Altitude máxima2000 m a.s.l.Limites de temperatura de armazenamento -45 a +80 °C.Tipo de montagemHardware incluído para montagem em trilho DIN simples de 35 mm.Pesocerca de 1 kg, excluindo módulos com clipes de plástico.Localizaçãoinstalação em área segura.DimensõesLargura 240 mm, Profundidade 180 mm, Altura 154 mm.Número de posições: 16Número máximo de canais: 32Voltagem: 24 Vdc nom (20 a 30 Vdc), protegida contra polaridade reversa, blocos de terminais duplos para alimentação redundante, com diodos OR para misturar tensões de alimentação.Consumo máximo de corrente permitido: 1.5 A (como alimentação total).Ligação: por blocos de terminais de parafuso de desconexão de encaixe polarizado para acomodar terminações até 2,5 mm², fixação por parafuso.Fusível de proteção: 4 A de atraso.Deteção de falhas: O diagnóstico a bordo monitoriza a integridade das fontes de alimentação e a falha cumulativa do módulo. Qualquer avaria é comunicada através da desativação de um relé de estado sólido e da ativação dos LEDs correspondentes.Condições de alarme: Fonte de alimentação 1 ou 2 < 17 Vdc ou > 33 Vdc, ou falha cumulativa do módulo ON. O alarme é removido se 20 Vdc < Fonte de alimentação 1 e 2 < 30 Vdc e nenhuma falha cumulativa do módulo.Classificação de saída: 100 mA 35 V (≤ 1 V de queda de tensão).Interface da placa de E/S: 2 x conetor de recetáculo de 20 polos (requer conetor fêmea correspondente).Temperatura de operação: -40 a +70 °C.Altitude máxima: 2000 m a.s.l.Temperatura de armazenamento: -45 a +80 °C.Montagem: Hardware incluído para montagem em trilho DIN simples de 35 mm.Peso: cerca de 1 kg, excluindo módulos com clipes de plástico.Localização: instalação em Área Segura.Dimensões: Largura 240 mm, Profundidade 180 mm, Altura 154 mm.
