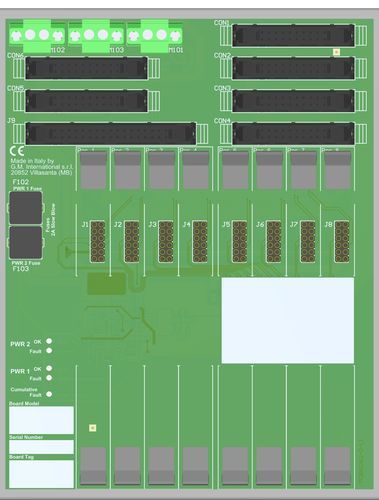

Borne de encaixe TBE-D5008-MOD-001

para relésde potênciade plástico

Esta placa de terminação com caixa (TBE) fornece terminais para a ligação direta entre a placa de E/S do sistema e os módulos da série D5000 / D6000. A proteção Intrinsecamente Segura e o isolamento de sinal entre a Área Segura e a Área Perigosa é fornecida pelo Aparelho Associado da Série D5000. A fonte de alimentação de 24 Vdc do TBE está ligada a dois blocos de terminais de encaixe, para uma fonte de alimentação redundante.Modicon M580 Safety AI & DO board interface8 posições Termination Board para até 16 canaisCustos de instalação e manutenção de cabos mais baixosMonitorização de falhas nas fontes de alimentaçãoFerragens de montagem fornecidas para um kit de montagem em calha DIN simplesStatus: ACTIVOCanais: 8 ou 16GeralNúmero de posições8Número máximo de canais16Tensão de alimentação24 Vdc nom (20 a 30 Vdc), protegida contra polaridade inversa, blocos de terminais duplos para alimentação redundante, com díodos OR para misturar tensões de alimentação.Consumo máximo de corrente permitido1,5 A (como alimentação total).Ligação por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm², fixação por parafuso.Fusível de protecção2 A de desfasamento.Deteção de falhasTipoO diagnóstico integrado monitoriza a integridade das fontes de alimentação e a falha cumulativa do módulo. Qualquer anomalia é comunicada através da desativação de um relé de estado sólido e da ativação dos LEDs correspondentes.O alarme é emitido se1) A fonte de alimentação 1 ou 2 < 17 Vdc ou 2) A fonte de alimentação 1 ou 2 > 33 Vdc ou 3) Falha cumulativa do módulo ON.O alarme é removido se1) 20 Vdc < A fonte de alimentação 1 e 2 < 30 Vdc e 2) Não há falha cumulativa do módulo.Conexão por blocos de terminais de parafuso de desconexão de plug-in polarizado para acomodar terminações de até 2,5 mm², fixação de parafuso.Classificação de saída100 mA 35 V (≤ 1 V de queda de tensão).Interface da placa de E/SConexão4 x conetor de recetáculo de 20 pólos (requer conetor fêmea de acoplamento) AI, 2 x conetor de recetáculo de 20 pólos (requer conetor fêmea de acoplamento) DO.CaboTBD.Interface HART MuxConexão1 x conetor de recetáculo de 34 pólos (requer conetor fêmea).CaboCabo plano CABF032Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Altitude máxima2000 m a.s.l.Limites de temperatura de armazenamento -45 a +80 °C.Tipo de montagemHardware incluído para montagem em calha DIN simples de 35 mm.Pesocerca de 500 g, excluindo módulos com clipes de plástico.Localizaçãoinstalação em área segura.DimensõesLargura 140 mm, Profundidade 180 mm, Altura 154 mm.Especificações técnicas / caraterísticas:Número de posições: 8Número máximo de canais: 16Tensão de alimentação: 24 Vdc nominal (20 a 30 Vdc), protegida contra polaridade reversa, fonte de alimentação redundanteConsumo máximo de corrente permitido: 1.5 APFusível de proteção: 2 A com atraso de tempoDetecção de falhas: Diagnóstico integrado para fontes de alimentação e falhas de módulos, com indicação por LEDs 100 mA 35 V (≤ 1 V de queda de tensão)Interface da placa de E/S: 4 x 20 pólos (AI), 2 x 20 pólos (DO) conectores de receptáculoInterface HART Mux: 1 conetor de recetáculo de 34 pólosTemperatura de funcionamento: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °CAltitude máxima: 2000 m a.s.l.Montagem: Calha DIN 35 mm, hardware incluídoPeso: cerca de 500 gLocalização: Instalação em área seguraDimensões: 140 x 180 x 154 mm (L x P x A)
