Borne de encaixe X1-TB-08-FOX-01

de molapush-inde potência

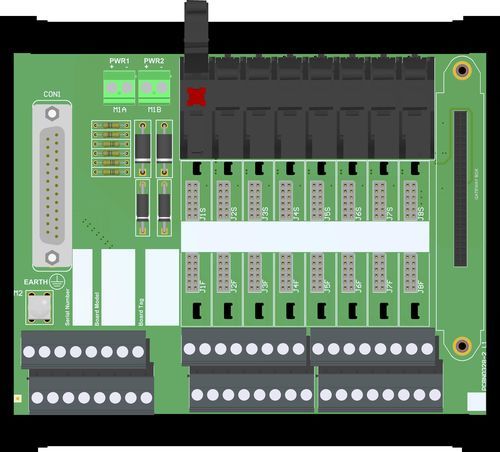

Esta placa de terminação (X1-TB) fornece uma ligação direta entre a placa de E/S do sistema e os módulos da série X1. A proteção Intrinsecamente Segura e o isolamento de sinal entre a Área Segura e a Área Perigosa são fornecidos pelos Aparelhos Associados da Série X1 (X1-IS), enquanto o isolamento galvânico simples é fornecido pelos isoladores galvânicos da Série X1 (X1-NIS). A fonte de alimentação de 24 Vdc do X1-TB está ligada a dois conectores, para uma fonte de alimentação redundante. São fornecidos blocos de terminais adicionais ligados à terra para núcleos e blindagens de cabos sobresselentes. A placa pode alojar um gateway pertencente à série X1-GW para identificação, configuração, monitorização e comunicação HART® para dispositivos de campo.SIL 3 / SC 3Entrada da Zona 0 / Divisão 1Instalação na Zona 2 / Divisão 2Interfaces da placa FBM200 UIO da FoxboroInterfaces da placa universal de 8 posições para até 8 canaisCustos de instalação e manutenção de cabos mais baixosRedundância da fonte de alimentaçãoMontagem em carril DIN simplesDesconexão de um único circuito para facilitar as operações de manutençãoPossibilidade de alojar o gateway X1-GW para configuração e HART®Isolamento de três portas, Campo/Sistema/AbastecimentoEstado: ACTIVECanais: 8Dados técnicosGeralNúmero de posições/canais8Dissipação de potência0 W sem módulos.Tensão de alimentação24 Vdc nom (20 a 30 Vdc), protegida contra polaridade reversa, conectores duplos para alimentação redundante, com diodos OR para misturar tensões.Consumo máximo de corrente permitido4 A (como alimentação total).Interface de campoConexão por desconexão de encaixe polarizado, parafuso de 8 posições ou blocos de terminais de mola push-in para acomodar terminações de até 2,5 mm².Tensão máxima250 Vdc/Vac.Interface do sistemaTipoA interface do sistema absorve corrente.LigaçãoUm conetor macho SUB-D de 25 pólos (requer um conetor fêmea de acoplamento).CabosCabo do sistema Tipo 1.Corrente máxima500 mA por canal.Interface de terraLigação a cabos de terraBloco de terminais de parafuso para condutores até 2 mm².Conexão ao campo por desconexão de plug-in polarizado blocos de terminais de parafuso de 8 posições ou de mola push-in para acomodar terminações de até 2,5 mm² para blindagem de cabo e núcleos sobressalentes.Tensão de teste de isolamentoCampo/Sistema 2,5 kV; Campo/Abastecimento 2,5 kV; Sistema/Abastecimento 500 V; Terra/Sistema 500 V; Terra/Campo 500 V; Terra/Abastecimento 500 V.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Altitude máxima2000 m a.s.l.Temperatura de armazenamentoLimites de temperatura -45 a +80 °C.Descrição de segurançaEquipamentoAparelhos associados e equipamento elétrico não faíscante.Parâmetros de segurançaUm = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Tipo de montagemHardware incluído para montagem em calha DIN simples de 35 mm.Peso cerca de 1 kg, excluindo módulos.LocalizaçãoÁrea de segurança/Zona 2/Div. 2DimensõesLargura 163 mm, Profundidade 143 mm, Altura 155 mm.Certificações:ATEX: FM ATEX I.S. X1 Series English Certificate (Europe) FM23ATEX0038X, FM, 2025-08-13Ex: FM US X1 Series Divisions and Zones English Certificate (North America) FM23US0073X, FM, 2025-08-12Ex: FM Canada X1 Series Divisions and Zones English Certificate (North America) FM23CA0055X, FM, 2025-08-12IECEx: FM IECEx X1 Series English Certificate (International) IECEx FMG 23.0018X, FM, 2025-08-12UKEx: FM UKEx I.S. X1 Series English Certificate (United Kingdom) FM23UKEX0039X, FM, 2025-08-14Declarações de Conformidade:Declaração de Conformidade UE do X1-TB-08-FOX-01Declaração de Conformidade Reino Unido do X1-TB-08-FOX-01Características / Especificações Técnicas:Número de posições/canais: 8Dissipação de energia: 0 W sem módulosTensão de alimentação: 24 Vdc nom (20 a 30 Vdc), protegida contra polaridade inversa, conectores duplos para alimentação redundante, com díodos OR para misturar tensõesConsumo máximo de corrente permitido: 4 A (como alimentação total)Interface de campo: blocos de terminais de parafuso ou de mola de 8 posições, até 2,5 mm²Tensão máxima: 250 Vdc/VacInterface de sistema: Conector macho SUB-D de 25 pólosCorrente máxima por canal: 500 mAInterface de terra: bloco de terminais de parafuso até 2 mm²Isolamento: Campo/Sistema 2,5 kV; Campo/Abastecimento 2,5 kV; Sistema/Abastecimento 500 V; Terra/Sistema 500 V; Terra/Campo 500 V; Terra/Abastecimento 500 VOtemperatura de funcionamento: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °CAltitude máxima: 2000 m a.s.l.Montagem: Trilho DIN 35 mmPeso: cerca de 1 kg (excluindo os módulos)Dimensões: 163 x 143 x 155 mm (L x P x A)
