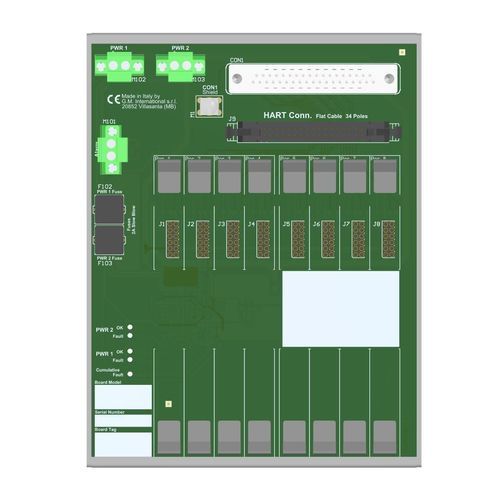

Borne de encaixe TBE-D5008-GMI-001

para relésde potência

Esta placa de terminação com invólucro (TBE) fornece conexão direta entre a placa de E/S do sistema e os módulos da série D5000/D6000. A proteção intrinsecamente segura e o isolamento de sinal entre a área segura e a área perigosa são fornecidos pelos aparelhos associados da série D5000. A fonte de alimentação de 24 Vdc do TBE está conectada a dois blocos de terminais plug-in, para uma fonte de alimentação redundante. - Interfaces de placa universais - Conexão com GMI HART Mux 5700 externo - Placa de terminação de 8 posições para até 16 canais - Custos de instalação e manutenção de cabos reduzidos - Monitoramento de falhas de fontes de alimentação - Hardware de montagem fornecido para kit de montagem em trilho DIN único Especificações técnicas / Características: - Número de posições: 8 - Número máximo de canais: 16 - Tensão de alimentação: 24 Vdc nominal (20 a 30 Vdc), protegido contra inversão de polaridade, alimentação redundante - Corrente máxima permitida: 1A - Fusível de proteção: 2A de retardo - Detecção de falhas: Diagnóstico a bordo, relé de estado sólido, indicação LED - Interface de placa de E/S: Conector macho SUB-D de 37 pinos - Interface HART Mux: Conector de receptáculo de 34 pinos - Temperatura de operação: –40 a +70 °C - Temperatura de armazenamento: –45 a +80 °C - Altitude máxima: 2000 m acima do nível do mar - Montagem: Trilho DIN de 35 mm - Peso: aproximadamente 450 g (excluindo módulos) - Dimensões: 140 x 180 x 154 mm (L x P x A) - Localização: Instalação em área segura
