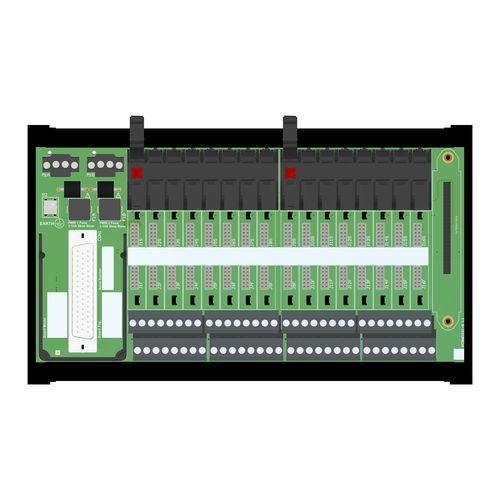

Borne de encaixe X1-TB-16-TRI-01

de molapush-inde potência

I.S. SIL3 16-pos X1-Series Placa de Terminação para Tricon CX UIO 3902(A)X e AO 3809(A)X CardEsta Placa de Terminação (X1-TB) fornece ligação direta entre a Placa I/O do sistema e os módulos X1-Series. A proteção Intrinsecamente Segura e o isolamento de sinal entre a Área Segura e a Área Perigosa são fornecidos pelo Aparelho Associado da Série X1 (X1-IS). A fonte de alimentação de 24 Vdc do X1-TB é conectada a dois blocos de terminais plug-in, para uma fonte de alimentação redundante. A placa pode alojar um gateway pertencente à série X1-GW para funcionalidades de configuração e monitorização.SIL 3 / SC 3Entrada a partir da Zona 0 / Divisão 1Instalação na Zona 2 / Divisão 2Interface de placa CX UIO & AO Card da TriconInterface de placa universal de 16 posições para até 16 canaisCustos de instalação e manutenção de cabos mais baixosDesconexão de loop único para facilitar as operações de manutençãoPossibilidade de alojar o gateway X1-GW para configuração e monitorizaçãoIsolamento de três portas, Entrada/Saída/AbastecimentoEspecificações técnicas:Número de posições/canais: 16Dissipação de energia: 0.24 W @ 24 Vdc com ambas as alimentações e sem módulos, típico.Tensão de alimentação: 24 Vdc nom (20 a 30 Vdc), protegida contra polaridade reversa, blocos de terminais duplos para alimentação redundante, com diodos OR para misturar tensões.Consumo de corrente: 10 mA @ 24 Vdc com ambas as fontes e sem módulos, típico.Consumo máximo de corrente: 1.5 A (como alimentação total), 3,15 A protegido por fusível de atraso de tempo.Conexão de alimentação: por blocos de terminais de parafuso de desconexão de plug-in polarizado para acomodar terminações de até 2,5 mm².Conexão de interface de campo: por blocos de terminais de parafuso de desconexão de plug-in polarizado de 8 posições ou blocos de terminais de mola de push-in para acomodar terminações de até 2,5 mm².Tipo de interface do sistema: A interface do sistema afunda a corrente.Conexão da interface do sistema: um conetor macho SUB-D 50 pólos (exigindo conetor fêmea correspondente).Cabo do sistema: 4X00227-5xx com placa AO 3809X, 4X00224-3xx com placa UIO 3902X.Corrente máxima por canal: 500 mAConexão da interface de terra: bloco de terminais de parafuso para condutores de até 2 mm².Tensão de teste de isolamento: Campo/Sistema 2,5 kV; Campo/Abastecimento 2,5 kV; Sistema/Abastecimento 500 V; Terra/Sistema 500 V; Terra/Campo 500 V; Terra/Abastecimento 500 V.Temperatura de operação: -40 a +70 °CAltitude máxima: 2000 m a.s.l.Temperatura de armazenamento: -45 a +80 °CEquipamentos: Aparelhos associados e equipamentos eléctricos que não produzam faíscas.Parâmetros de segurança: Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Montagem: Hardware incluído para montagem em trilho DIN simples de 35 mm.Peso: cerca de 1 kg, excluindo os módulos.Localização: Área segura ou Zona 2 ou Divisão 2.Dimensões: Largura 243 mm, Profundidade 143 mm, Altura 155 mm.
