Borne de encaixe TBE-D5008-GMI-003

para relésde potência

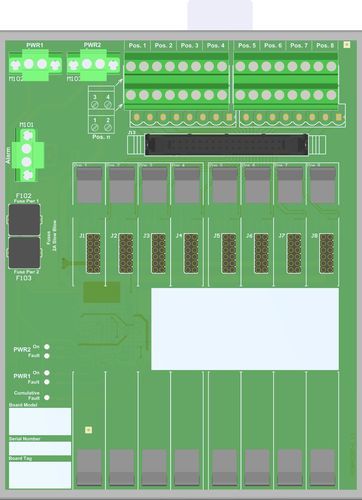

Esta placa de terminação com caixa (TBE) fornece terminais para a ligação direta entre a placa de E/S do sistema e os módulos da série D5000 / D6000. A proteção Intrinsecamente Segura e o isolamento de sinal entre a Área Segura e a Área Perigosa é fornecida pelo Aparelho Associado da Série D5000. A fonte de alimentação de 24 Vdc do TBE está ligada a dois blocos de terminais plug-in, para uma fonte de alimentação redundante.Interfaces de placa universais com terminaisPlaca de terminação de 8 posições para até 16 canaisInstalação na Zona 2 (pendente)Monitorização de falhas nas fontes de alimentaçãoFerragens de montagem fornecidas para kit de montagem em calha DIN simplesEstado: ACTIVECanais: 8 ou 16Dados TécnicosGeralNúmero de posições8Número máximo de canais16Tensão de alimentação24 Vdc nom (20 a 30 Vdc), protegida contra polaridade inversa, blocos de terminais duplos para alimentação redundante, com díodos OR para misturar tensões de alimentação.Consumo máximo de corrente permitido1 A (como alimentação total).Ligação por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm², fixação por parafuso.Fusível de proteção de 2 A de atraso.Deteção de falhasTipoO diagnóstico integrado monitoriza a integridade das fontes de alimentação e a falha cumulativa do módulo. Qualquer anomalia é assinalada através da desativação de um relé de estado sólido e da ativação dos LEDs correspondentes. O alarme é emitido se: 1) Fonte de alimentação 1 ou 2 < 17 Vdc ou 2) Fonte de alimentação 1 ou 2 > 33 Vdc ou 3) Falha cumulativa do módulo ON. O alarme é eliminado se: 1) 20 Vdc < Fonte de alimentação 1 e 2 < 30 Vdc e 2) Nenhuma falha cumulativa do módulo.Conexãopor blocos de terminais de parafuso de desconexão polarizada para acomodar terminações de até 2,5 mm², fixação por parafuso.Classificação de saída100 mA 35 V (≤ 1 V de queda de tensão).Interface de cartão de E/SConexão16+16 blocos de terminais de parafuso para acomodar terminações de até 2,5 mm², com correspondência exata aos terminais do módulo 1 a 4.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Altitude máxima2000 m a.s.l.Limites de temperatura de armazenamento -45 a +80 °C.Tipo de montagemHardware incluído para montagem em calha DIN simples de 35 mm.Pesocerca de 0,9 kg, excluindo os módulos.Localizaçãoinstalação em Área Segura/Zona 2 (pendente).DimensõesLargura 140 mm, Profundidade 180 mm, Altura 154 mm.Número de posições: 8Número máximo de canais: 16Voltagem: 24 Vdc nom (20 a 30 Vdc), protegida contra polaridade reversa, blocos de terminais duplos para alimentação redundante, com diodos OR para misturar tensões de alimentação.Consumo máximo de corrente permitido: 1 A (como alimentação total).Ligação: por blocos de terminais de parafuso de desconexão de encaixe polarizado para acomodar terminações até 2,5 mm², fixação por parafuso.Fusível de proteção: 2 A de atraso.Deteção de falhas: O diagnóstico on-board monitora tanto a integridade das fontes de alimentação quanto a falha cumulativa do módulo. Alarme se a alimentação < 17 Vdc ou > 33 Vdc ou falha cumulativa do módulo estiver ligada. Alarme removido se 20 Vdc < alimentação < 30 Vdc e nenhuma falha cumulativa do módulo.Classificação de saída: 100 mA 35 V (≤ 1 V de queda de tensão).Interface da placa de E/S: 16+16 blocos de terminais de parafuso até 2,5 mm², correspondência exacta aos terminais do módulo 1 a 4.Temperatura de funcionamento: -40 a +70 °C.Altitude máxima: 2000 m a.s.l.Temperatura de armazenamento: -45 a +80 °C.Montagem: Hardware incluído para trilho DIN simples de 35 mm.Peso: cerca de 0,9 kg, excluindo os módulos.Localização: Área segura/Zona 2 (pendente).Dimensões: 140 x 180 x 154 mm (L x P x A).
