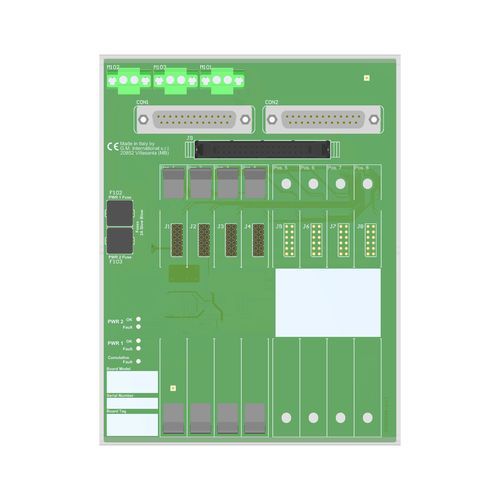

Borne de encaixe TBE-D5004-MOD-001

para relésde potênciade plástico

Esta placa de terminação com caixa (TBE) fornece terminais para a ligação direta entre a placa de E/S do sistema e os módulos da série D5000 / D6000. A proteção Intrinsecamente Segura e o isolamento de sinal entre a Área Segura e a Área Perigosa é fornecida pelo Aparelho Associado da Série D5000. A fonte de alimentação de 24 Vdc do TBE é conectada a dois blocos de terminais plug-in, para uma fonte de alimentação redundante.Interface da placa Modicon M580 AOPlaca de terminação de 4 posições para até 4 canaisConexão ao GMI HART® Mux 5700(-110)Menores custos de instalação e manutenção de cabosMonitoramento de falhas na fonte de alimentaçãoFerragens de montagem fornecidas para kit de montagem em trilho DIN simplesEspecificações técnicas:Número de posições: 4Número máximo de canais: 4Tensão de alimentação: 24 Vdc nom (20 a 30 Vdc), protegida contra polaridade inversa, blocos de terminais duplos para alimentação redundante, com díodos OR para misturar tensões de alimentação.Consumo máximo de corrente permitido: 1.5 A (como alimentação total)Ligação (Alimentação): Por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm², fixação por parafuso.Fusível de proteção: 2 A de atrasoDetecção de falhas: O diagnóstico a bordo monitoriza a integridade das fontes de alimentação e a falha cumulativa do módulo. Qualquer avaria é comunicada através da desativação de um relé de estado sólido e da ativação dos LEDs correspondentes. O alarme é emitido se: 1) Fonte de alimentação 1 ou 2 < 17 Vdc ou 2) Fonte de alimentação 1 ou 2 > 33 Vdc ou 3) Falha cumulativa do módulo ON. O alarme é eliminado se: 1) 20 Vdc < Fonte de alimentação 1 e 2 < 30 Vdc e 2) Não houver falha cumulativa do módulo.Classificação de saída: 100 mA 35 V (≤ 1 V de queda de tensão)Conexão da interface da placa de E/S: Dois conectores macho SUB-D de 25 pólos (requerem conectores fêmea de acoplamento)Cabo da placa de E/S: Cabo do sistema BMXFCAxx0 ("xx" indicando o comprimento). Consulte a documentação da Schneider para obter mais detalhes.Lógica redundante: No modo redundante, cada canal deve forçar metade da corrente. Em caso de falha de um único canal (circuito aberto), o canal sobrevivente deve fornecer corrente total.Ligação da interface HART Mux: 1 conetor de recetáculo de 34 pólos (requer conetor fêmea correspondente)Cabo HART Mux: Cabo plano CABF032Temperatura de funcionamento: -40 a +70 °CAltitude máxima: 2000 m a.s.l.Temperatura de armazenamento: -45 a +80 °CTipo de montagem: Hardware incluído para montagem numa única calha DIN de 35 mmPeso: Cerca de 500 g, excluindo os módulos com clipes de plásticoLocalização: Instalação em área seguraDimensões: Largura 140 mm, Profundidade 180 mm, Altura 154 mm
