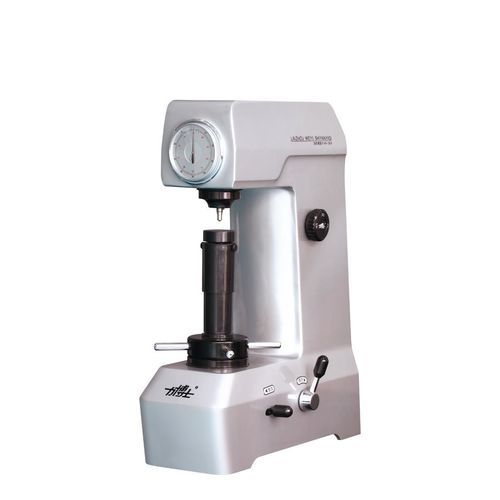

Durômetro Rockwell HR-45A

manualde bancadasuperficial

I. Visão geral do produto
O durômetro Rockwell de superfície HR-45A é um equipamento mecânico de precisão que aplica força através de um sistema de alavanca mecânica e pesos. O equipamento ressalta o controle da temperatura e umidade ambiente e a preparação padronizada das amostras, sendo adequado para laboratórios e linhas de produção que exigem alta estabilidade e para a medição precisa da dureza superficial de materiais metálicos.

II. Especificações detalhadas
Força de ensaio inicial: 29.42 N (3 kgf)
Forças de ensaio totais disponíveis: 147.1 N (15 kgf), 294.2 N (30 kgf), 441.3 N (45 kgf)
Tipos de penetrador: cônico de diamante (α = 120°, raio da ponta R = 0.2 mm) e esfera de aço (diâmetro Φ1.588 mm)
Altura máxima da amostra: 100 mm (com proteção do fuso) / 170 mm (sem proteção)
Distância do centro da impressão até a parede da máquina: 128 mm
Dimensões externas (L×P×A): 500×225×640 mm
Peso líquido: 60 kg
Normas: GB/T 230, ISO 6508, ASTM E18

III. Configuração básica
1. Durômetro Rockwell — Unidade: peça — Quantidade: 1 — Observação: HR-45A
2. Bancada plana grande — Unidade: peça — Quantidade: 1
3. Bancada plana pequena — Unidade: peça — Quantidade: 1
4. Bancada em V — Unidade: peça — Quantidade: 1
5. Penetrador cônico de diamante para superfície — Unidade: peça — Quantidade: 1 — Observação: 120°
6. Penetrador Rockwell B — Unidade: peça — Quantidade: 1 — Observação: Φ1.588 mm
7. Bloco de dureza Rockwell de superfície — Unidade: bloco — Quantidade: 1 — Observação: 71-82 HR30T
8. Bloco de dureza Rockwell de superfície — Unidade: bloco — Quantidade: 1 — Observação: 75-80 HR30N
9. Bloco de dureza Rockwell de superfície — Unidade: bloco — Quantidade: 1 — Observação: 42-50 HR30N
10. Bloco de dureza Rockwell de superfície — Unidade: bloco — Quantidade: 1 — Observação: 88-91 HR15N
11. Chave de fenda pequena — Unidade: peça — Quantidade: 1
12. Chave de fenda grande — Unidade: peça — Quantidade: 1
13. Capa de pó — Unidade: peça — Quantidade: 1
14. Nível de bolha — Unidade: peça — Quantidade: 1
15. Caixa de acessórios — Unidade: peça — Quantidade: 1
16. Manual do usuário — Unidade: cópia — Quantidade: 1
17. Certificado de conformidade — Unidade: cópia — Quantidade: 1
18. Lista de embalagem — Unidade: cópia — Quantidade: 1

IV. Características / especificações técnicas

• Método de acionamento: sistema de alavanca mecânica e pesos, proporcionando aplicação de força precisa e estável.
• Aplicação: ensaio de dureza Rockwell superficial em materiais metálicos para laboratório e produção.
• Forças totais disponíveis: 15 kgf / 30 kgf / 45 kgf (147.1 N, 294.2 N, 441.3 N).
• Força de ensaio inicial: 3 kgf (29.42 N).
• Opções de penetrador: cônico de diamante (120°, R = 0.2 mm) e esfera de aço (Φ1.588 mm).
• Altura máxima da amostra: 100 mm (com proteção) / 170 mm (sem proteção).
• Distância do centro da impressão à parede da máquina: 128 mm para facilitar o posicionamento da amostra.
• Dimensões e peso: 500×225×640 mm; peso líquido aproximadamente 60 kg.
• Normas: conforme GB/T 230, ISO 6508, ASTM E18.
