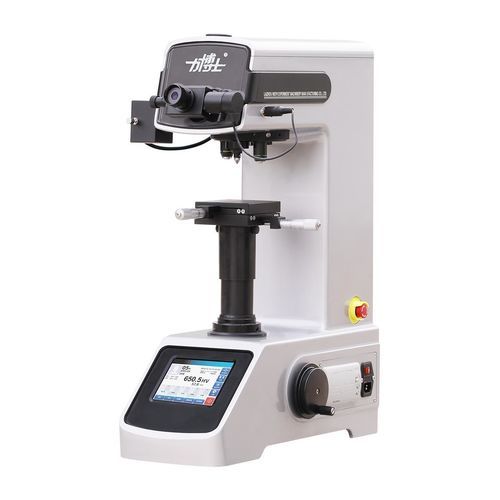

Durômetro Vickers HV series

de bancadapara vidropara cerâmica

Visão geral do produto
A série HV-5/10/30/50TPTA integra subsistemas mecânicos, ópticos e computacionais para ensaios de dureza Vickers. Os modelos HV-5TPTA, HV-10TPTA, HV-30TPTA e HV-50TPTA abrangem faixas de força de ensaio de 1,961 N até 490,3 N e são adequados para peças metálicas finas, chapas, fios, revestimentos, camadas nitruradas e materiais não metálicos como vidro, joalheria e cerâmica. O equipamento suporta ciclos de carga automatizados, medição manual por ocular micrométrico e múltiplas interfaces de comunicação para exportação e integração de dados.

Vantagens do produto

• Automação: comutação automática de objetivas/indentadores e sequências automáticas de carga/retensão/descarregamento por torre motorizada.
• Medição e cálculo: entrada via ecrã tátil da diagonal da impressão com cálculo automático da dureza, contagem e funções de conversão.
• Conectividade de dados: impressora integrada, RS‑232, Ethernet, USB e Bluetooth para transferência de dados e integração com software host ou MES.
• Sistema óptico: canal óptico duplo com objetivas 10×/20×/40× e ocular 10×, ampliações de medida até 400× conforme configuração.
• Operação multilíngue: interface disponível em vários idiomas para uso em laboratórios e ambientes de produção.

Especificações detalhadas (tabela)
Modelos: HV-5TPTA / HV-10TPTA / HV-30TPTA / HV-50TPTA
Força de ensaio (HV-5TPTA): 1,961 N, 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N (0,2 kgf, 0,3 kgf, 0,5 kgf, 1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf)
Escala (HV-5TPTA): HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5
Força de ensaio (HV-10TPTA): 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N (0,3 kgf, 0,5 kgf, 1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf, 10 kgf)
Escala (HV-10TPTA): HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10
Força de ensaio (HV-30TPTA): 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N, 196 N, 294,2 N (0,5 kgf, 1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf, 10 kgf, 20 kgf, 30 kgf)
Escala (HV-30TPTA): HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30
Força de ensaio (HV-50TPTA): 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N, 196 N, 294,2 N, 490,3 N (1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf, 10 kgf, 20 kgf, 30 kgf, 50 kgf)
Escala (HV-50TPTA): HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30, HV50
Controle de carga: Automático (carregar/manter/descarregar)
Tempo de retenção: ajustável 0–60 s
Torreta: Torreta automática
Altura máxima da amostra: 110 mm (200 mm sem manga de extensão)
Distância do centro do penetrador até a parede da máquina: 130 mm
Elevação da mesa: Manual
Sistema óptico: objetivas (10×/20×/40× variantes), ocular 10×; ampliação total até 400× conforme configuração
Resolução de medição: 0,025 μm (tabela) / resolução de indicação até 0,0625 μm em alguns modos
Plataforma de ensaio: mesa XY 100 × 100 mm, curso 25 × 25 mm, resolução 0,01 mm
Iluminação: 12 V / 20 W
Alimentação: 220 V 50 Hz
Dimensões externas: 500 × 330 × 660 mm
Peso: 55 kg

Características / especificações técnicas

• Série: HV-5TPTA, HV-10TPTA, HV-30TPTA, HV-50TPTA.
• Materiais aplicáveis: pequenas peças metálicas, chapas finas, filmes metálicos, fios, revestimentos eletrodepósitos, camadas nitruradas, vidro, joalheria, cerâmica.
• Interfaces: Ethernet, Bluetooth, RS‑232, USB, impressora integrada para saída e integração de dados.
• Automação: torreta automática, ciclos automáticos de carga/manutenção/descarregamento.
• Método de medição: medição manual por ocular micrométrico com entrada por toque e cálculo automático da dureza.
• Óptica: canal óptico duplo com objetivas intercambiáveis; ampliações e resolução conforme configuração.
• Escalas e cargas padrão: suporta escalas HV de HV0.2 a HV50 conforme o modelo.
• Alimentação e dimensões: 220 V 50 Hz; 500 × 330 × 660 mm; aprox. 55 kg.
