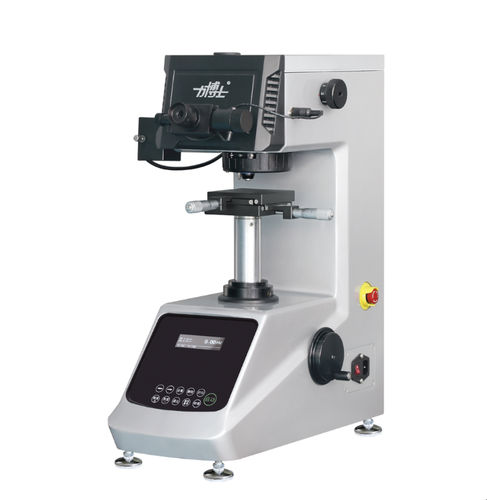

Durômetro Vickers HV-1000SPTA

Knoop/Vickersmicro Vickersde bancada

Visão geral do produto
Este ensaiador de microdureza Vickers (modelos HV-1000SPTA / SPA / STA / SA) foi projetado segundo GB/T 4340.2-2012, ISO 6507-2 e normas ASTM. Integra tecnologias mecânicas, ópticas e informáticas para controlo automático da força, troca de objetivas/penetradores, cálculo e armazenamento de dureza, visualização e impressão. Suporta ensaios Vickers e Knoop em pequenas peças metálicas, secções finas, folhas, camadas endurecidas e materiais não metálicos como joalharia, cerâmica e vidro.

Especificações detalhadas

• Variantes: HV-1000SPTA / SPA / STA / SA
• Escalas: HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1 (alcance diagonal 0–200 μm)
• Forças de ensaio: 10, 25, 50, 100, 200, 300, 500, 1000 gf (0,098 N – 9,807 N)
• Seleção de força: volante manual; força selecionada visível no ecrã
• Controlo de carga: carregamento / retenção / descarregamento automáticos; tempo de retenção ajustável 1–60 s (passos de 5 s)
• Torreta: automática (SPTA/STA) ou manual (SPA/SA)
• Sistema ótico: objetivas 10× (observação) e 40× (medição); graduação 0,025 μm; ampliações 100×/400×
• Plataforma XY: mesa 100 × 100 mm; curso 25 × 25 mm; resolução 0,01 mm
• Altura máxima da amostra: 110 mm
• Iluminação: halogéneo 12V/20W com dimmer PWM; modo de economia após 5 min
• Alimentação: 220V 50Hz, 100W; dimensões 525 × 330 × 620 mm; peso 36 kg
• Normas: GB/T 4340.2, ISO 6507-2, ASTM E384 (E92 referido)

Configuração básica

• Unidade principal HV-1000 — 1
• Indentador Vickers — 1
• Objetivas 10× e 40× — 1 cada
• Caixa de acessórios (incl. ocular micrómetro digital 10×) — 1
• Platina XY de coordenadas cruzadas — 1
• Parafusos de nivelamento M10×25 — 4; nível de bolha — 1
• Chaves Allen 2,5 mm e 3 mm; chaves de fenda Phillips 5×75 e de fenda 5×75
• Blocos padrão Vickers 700–800 HV1 e 400–600 HV0.2 — 1 cada
• Capa anti‑poeira; fusíveis 2A (sobressalentes) — 2; lâmpada halógena 12V/20W (sobressalente) — 1; cabo de alimentação — 1
• Placa para lâminas finas, alicate, suporte para fio fino, blocos em V, documentação (certificado, manual, lista de embalagem)

Acessórios opcionais

• Blocos de dureza adicionais (alcances HV alargados)
• Sistema de processamento de imagem CCD com placa de aquisição e software

Características / Especificações técnicas

• Modos de ensaio: Vickers (HV) e Knoop (HK)
• Intervalo de dureza: 5–3000 HV (ou por inserção da diagonal medida)
• Controlo automático de carga e medição ótica precisa (graduação 0,025 μm)
• Opções de torretta automática ou manual
• Expansível para imagem, metalografia e transmissão em rede (com CCD e software)
• Projeto compacto, conforme normas internacionais para ensaios de laboratório e produção
