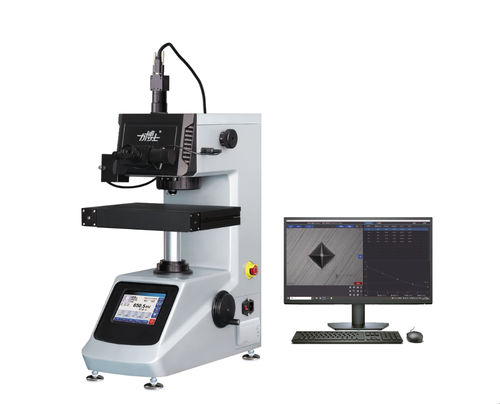

Durômetro Knoop/Vickers BHV-1000TPTA

micro Vickersde bancadapara chapas finas

Visão geral do produto
O durômetro micro Vickers com processamento de imagem (modelo BHV-1000TPTA) integra tecnologias mecânicas, ópticas e de computador. Suporta comutação automática de objetivas e penetradores, entrada automática dos comprimentos diagonais medidos e automação completa do cálculo da dureza, armazenamento de dados, exibição, impressão e conversão de durezas. É indicado para medir dureza Vickers ou Knoop em pequenas peças metálicas, seções finas, folhas metálicas, camadas cementadas, revestimentos eletrodepositados, camadas nitruradas/carburizadas/cianuradas e em materiais não metálicos como joias, cerâmica e vidro. Proporciona alta precisão de medição, boa repetibilidade, impressões muito pequenas e ensaio não destrutivo das amostras.

Capacidades principais

• Comutação automática de objetivas e da torre de penetradores para fluxos de trabalho repetíveis.
• Carregamento/manutenção/descarregamento automáticos com medição de imagem por computador para leitura automática da dureza.
• Palco XY automatizado de alta precisão que permite padrões de percurso do penetrador personalizados e sequências de teste programáveis.
• Cálculo automático da profundidade da camada carburizada e geração de relatórios eletrônicos; resultados e imagens podem ser transmitidos em rede.

Vantagens do produto

• Operação integrada por software com controles por mouse para uso simplificado.
• Fiação integrada plug-and-play para instalação facilitada.
• Ajuste elétrico da posição da mesa via software para nivelamento preciso.
• Alternância imagem/vídeo com controlo de foco em tempo real sem interrupções.
• Digitalização panorâmica para criar uma visão geral da superfície da amostra e localizar rapidamente pontos de ensaio.
• Correção de superfície com um clique e seis opções de correção para reduzir erros em superfícies não planas.
• Análise multidimensional dos dados de teste: três métodos de conversão de dureza, curvas de resultados em tempo real e análise estatística.
• Relatórios personalizáveis e reconstrução do processo de teste com imagens das impressões.
• Capacidade de criar programas de teste personalizados: definir tipo de ensaio, parâmetros e análises de dados.
• Medida de precisão com escala e salvamento em tempo real dos dados nos relatórios.

Especificações detalhadas (linhas da tabela)
BHV-1000TPTA Durômetro micro Vickers semi-automático
Escala Vickers: HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
Força de ensaio: 0.098, 0.2452, 0.4903, 0.9807, 1.961, 2.942, 4.904, 9.807 (N); 10, 25, 50, 100, 200, 300, 500, 1000 (gf)
Seleção de força: através de roda seletora; força atual exibida no ecrã
Controle de carga: Automático (carregamento/manutenção/descarregamento)
Turret (troca de objetiva e penetrador): Automático
Leitura de dureza: O computador exibe a imagem da impressão e realiza a medição automática
Tempo de permanência: Ajustável de 0 a 99 segundos
Modo de ensaio: HV / HK (Vickers / Knoop)
Intervalo de dureza: 5–3000 HV
Altura máxima da amostra: 105 mm
Distância do centro da impressão à parede da máquina: 110 mm
Sistema de medição óptica: objetivas 10× (observação), 40× (medição); ampliações 100×/400×; faixa 0–200 μm; graduação 0,025 μm
Placa XY: dimensões 100 × 100 mm; curso 25 × 25 mm; resolução 0,01 mm
Placa automática: dimensões 312 × 225 mm; curso X 110 mm; curso Y 90 mm
Controlo de movimento da bancada: manual, elétrico e por computador (X/Y)
Fonte de luz: 12V / 20W; dimmer PWM
Modo de poupança de energia: tempo programável para entrar em standby automaticamente
Alimentação: 220V 50Hz
Dimensões (C×L×A): 525 × 330 × 620 mm
Peso: 36 KG
Normas: GB/T 4340.2; ISO 6507; ASTM E92

Configuração básica

• Unidade principal: durômetro Vickers (1 conjunto)
• Penetrador Vickers (1)
• Objetivas: 10× e 40× (1 cada)
• Ocular micrométrico digital 10×
• Mesa de ensaio XY
• Parafusos de ajuste de nivelamento (M10x25) ×4
• Nível de bolha (1)
• Chaves Allen 2,5 mm e 3 mm e chaves de parafusos Phillips/Plano
• Blocos padrão Vickers: 700–800 HV1 (1), 400–600 HV0.2 (1)
• Capa anti-poeira (1)
• Fusível 2A (sobressalente)
• Lâmpada halógena 12V/20W (sobressalente)
• Cabo de alimentação (1)
• Placa para secções finas (1)
• Alicate de bico chato (1)
• Suporte para fio fino (1)
• Parafusos escareados M5x12 (4, inox)
• Blocos em V grandes e pequenos (1 cada)
• Certificado de conformidade, manual de instruções e lista de embalagem (1 cada)
• Plataforma automática Vickers (conjunto)
• Computador (conjunto)
• Sistema de medição de dureza Vickers (conjunto)

Especificações técnicas

• Modelo: BHV-1000TPTA
• Tipos de medição: Vickers e Knoop
• Forças de ensaio: 10–1000 gf (múltiplos degraus) / valores correspondentes em N
• Intervalo de dureza: 5–3000 HV
• Ampliação ótica: observação 100×; medição 400×
• Resolução de medição: graduação ótica 0,025 μm; resolução XY 0,01 mm
• Folga para amostra: altura máxima 105 mm; distância centro-impressão 110 mm
• Automatização: controlo automático da carga, troca de turret, medição automática de imagem e geração de relatórios
• Alimentação: 220V 50Hz
• Normas: GB/T 4340.2, ISO 6507, ASTM E92
