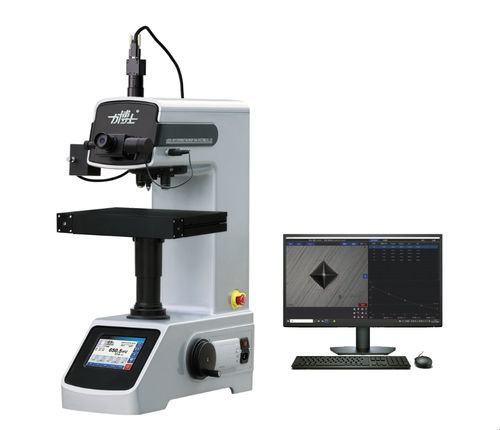

Durômetro micro Vickers QHV series

de bancadapara chapas finaspara vidro

Visão geral do produto
A série QHV-5/10/30/50TPTA é um durômetro Vickers digital totalmente automático que integra sistemas mecânicos, ópticos e computacionais. Executa carregamento/manutenção/descarregamento automáticos, suporta interfaces (Ethernet, Bluetooth, RS232) e oferece registro de dados e rastreabilidade. Indicada para ensaios de dureza em camadas endurecidas finas e amostras pequenas/de precisão: microcomponentes, chapas finas, folhas metálicas, fios, revestimentos eletrolíticos, camadas nitruradas e materiais não metálicos (vidro, joalharia, cerâmica).

Especificações detalhadas (por modelo)
QHV-5TPTA — Forças de ensaio (N): 1.961, 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03; (kgf): 0,2, 0,3, 0,5, 1, 2, 2,5, 3, 5; Escalas: HV0.2–HV5
QHV-10TPTA — Forças (N): 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03, 98.07; (kgf): 0,3–10; Escalas: HV0.3–HV10
QHV-30TPTA — Forças (N): 4.903–294.2; (kgf): 0,5–30; Escalas: HV0.5–HV30
QHV-50TPTA — Forças (N): 9.807–490.3; (kgf): 1–50; Escalas: HV1–HV50

Parâmetros e funções gerais
Seleção da força: seleção no ecrã tátil
Aplicação da força: automática (carregamento/manutenção/descarregamento)
Tempo de manutenção: ajustável 0–99 s
Alcance de dureza: QHV-5TPTA: 8–3000 HV; QHV-10/30/50TPTA: 5–3000 HV
Altura máxima da peça: 110 mm (200 mm sem a manga de extensão)
Distância do centro do penetrador à parede da máquina: 130 mm

Sistema ótico
Objetivas: QHV-5TPTA — 20× (observação), 40× (medição); QHV-10TPTA — 10×/40×; QHV-30/50TPTA — 10×/40×
Ocular: 10×
Exemplos de ampliações totais: QHV-5TPTA — 200× (obs), 400× (med); outros: 100×/400×
Resolução de medição: QHV-5/10 — 0,025 μm; QHV-30/50 — 0,125 μm ou 0,0625 μm

Mesa de ensaio e movimento
Elevação: manual / eléctrica (controlo por software)
Palco XY — 100 × 100 mm; curso 25 × 25 mm; resolução 0,01 mm
Mesa automática — 312 × 225 mm; curso X 110 mm; Y 90 mm

Parâmetros elétricos e mecânicos
Fonte de luz: 12 V / 20 W
Alimentação: 220 V 50 Hz
Dimensões (C × L × A): 500 × 330 × 660 mm
Peso: 55 kg

Vantagens do produto

• Carregamento, manutenção e descarregamento automáticos para ciclos de ensaio consistentes e menor intervenção do operador.
• Ecrã tátil HD com interface multilíngue e arranque do ensaio com um toque para operação rápida.
• Comutação automática de objetivas e penetradores para reduzir erros manuais e aumentar a produtividade.
• Valores Vickers de leitura digital com elevada precisão e boa repetibilidade, conforme normas nacionais e ISO.
• Registo de dados, análise estatística, impressão e upload para rastreabilidade de qualidade e auditoria.

Característica / especificações técnicas

• Série / designação do modelo: QHV-5/10/30/50TPTA
• Amostras aplicáveis: microcomponentes, chapas finas, folhas, fios, revestimentos eletrolíticos, camadas nitruradas, vidro, joalharia, cerâmica
• Intervalo de forças de ensaio: 0,2 kgf a 50 kgf (dependente do modelo)
• Intervalo de dureza: 5–3000 HV (dependente do modelo)
• Ampliação ótica: objetivas de observação e medição (10×/20×, 40× para medição)
• Resolução de medição: até 0,025 μm (dependente do modelo)
• Altura máxima da peça: 110 mm (extensível a 200 mm)
• Interfaces: Ethernet, Bluetooth, RS232
• Alimentação / luz / dimensões / peso: 220 V 50 Hz; 12 V/20 W; 500 × 330 × 660 mm; 55 kg
