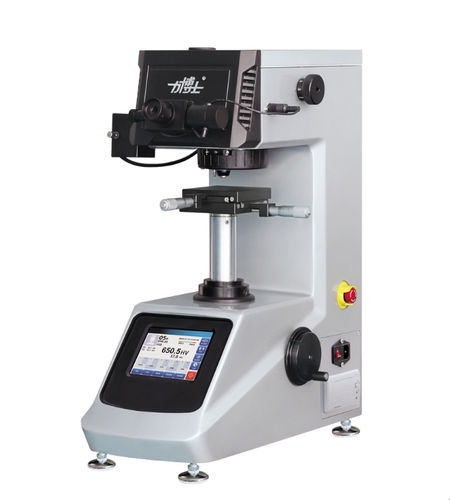

Durômetro Vickers HV-1000TPTA

de bancadapara chapas finaspara vidro

Visão geral do produto
Este durômetro micro‑Vickers (modelo HV-1000TPTA) é projetado de acordo com GB/T 4340.2-2012, ISO 6507-2 e normas ASTM referenciadas. Integra tecnologias mecânicas, ópticas e de computador com troca automática de objetivas e penetradores, entrada digital do comprimento das diagonais medidas, cálculo automático da dureza, armazenamento, exibição e impressão. Adequado para ensaios de dureza Vickers ou Knoop em pequenas peças metálicas, seções finas, folhas metálicas, camadas endurecidas ou revestidas (cementação, electrodeposição, nitretação, cementação, cianetação) e materiais não metálicos (joias, cerâmica, vidro) quando são necessárias forças de ensaio pequenas. O equipamento fornece alta precisão de ensaio, elevado grau de automação e marcas de indentação muito pequenas; também pode ser usado como microscópio metalográfico e, com câmara CCD e software de processamento de imagem, como sistema de microdureza com processamento de imagem e transmissão em rede.

Especificações detalhadas

• Modelo: HV-1000TPTA
• Escalas Vickers: HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
• Forças de ensaio: 0,098; 0,2452; 0,4903; 0,9807; 1,961; 2,942; 4,904; 9,807 N (10, 25, 50, 100, 200, 300, 500, 1000 gf)
• Seleção de força: manípulo manual; força selecionada exibida no ecrã
• Controlo de carga: automático (carregar / manter / descarregar)
• Turret automático: mudança automática de objetivas e penetradores
• Tempo de manutenção: ajustável 1–60 s (incrementos de 5 s)
• Modos de ensaio: HV / HK
• Intervalo de dureza: 5–3000 HV (também por entrada de micrómetro)
• Altura máxima da peça: 110 mm (distância do centro da impressão até a parede da máquina)
• Medida óptica: objetivas 10× (observação) e 40× (medição); graduação 0,25 μm; ampliações 100×/400×; faixa de medição 0–200 μm
• Palco XY: 100 × 100 mm; percurso 25 × 25 mm; resolução 0,01 mm
• Fonte de luz: 12V / 20W com dimmer PWM
• Economia de energia: standby automático após 5 minutos de inatividade
• Alimentação: 220V 50Hz; consumo 100W
• Dimensões / peso: 525 × 330 × 620 mm; 36 kg
• Configuração especial: impressora integrada; alarme de zona
• Normas: GB/T 4340.2, ISO 6507, ASTM (referências do fabricante ex. ASTM E92, ASTM E384)

Configuração básica (acessórios fornecidos)

• Unidade principal: durômetro Vickers — Modelo HV-1000TPTA — Origem: Taiwan — Qtde: 1
• Penetrador Vickers — Qtde: 1
• Objetivas: 10× e 40× — Uma de cada
• Caixa de acessórios com ocular micrómetro digital 10× — Qtde: 1
• Mesa de teste de coordenadas cruzadas — Qtde: 1
• Parafusos de nivelamento M10×25 — Qtde: 4
• Nível de bolha — Qtde: 1
• Chaves Allen 2,5 mm e 3 mm — Uma de cada
• Chave Phillips 5×75 e chave de fenda 5×75 — Uma de cada
• Blocos padrão Vickers: 700–800 HV1 (1); 400–600 HV0.2 (1)
• Capa anti‑poeira — Qtde: 1
• Fusível 2A — Qtde: 2 (sobressalentes)
• Lâmpada halógena 12V/20W — Qtde: 1 (sobressalente)
• Cabo de alimentação — Qtde: 1
• Mesa para lâminas finas, alicates de bico chato, suporte para fio fino — Uma de cada
• Parafuso cilíndrico avellanado M5×12 (inox) — Qtde: 4
• Grande bloco em V, pequeno bloco em V — Uma de cada
• Certificado de conformidade, manual de instruções, lista de embalagem — Uma de cada

Acessórios opcionais
Blocos de dureza padrão, sistema CCD de processamento de imagem e software (opcional)

Observações
Ligado a um computador com câmara CCD e software compatível, o equipamento funciona como um sistema de microdureza com processamento de imagem, capaz de capturar, processar e transmitir imagens e resultados em rede. Adequado para amostras muito pequenas, folhas finas, camadas revestidas ou endurecidas na superfície e materiais não metálicos que exigem impressões muito pequenas.
