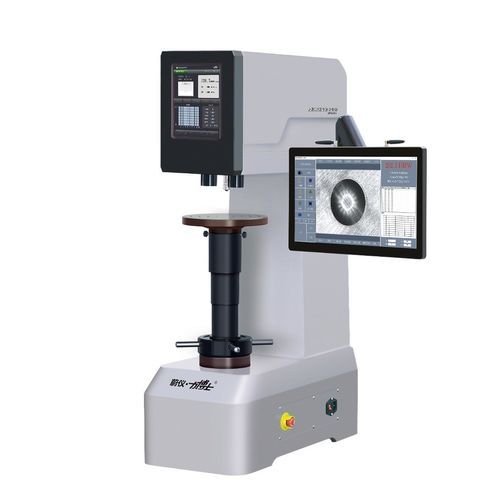

Durômetro Brinell VHB3000-413

de bancadapara metais ferrosospara plásticos

Visão geral do produto
O VHB3000-413 é um durômetro Brinell visual que integra um sistema de carregamento mecânico de precisão com processamento de imagem digital. Equipado com câmera e software dedicado, detecta automaticamente as indentacões e substitui a leitura manual ao microscópio, reduzindo a necessidade de habilidade do operador e melhorando a objetividade dos resultados. Projetado para medir dureza em ferro fundido, aço, metais não ferrosos, plásticos duros e baquelite (materiais não metálicos). Fornece operação estável, controles intuitivos e precisão confiável, com gestão de dados integrada para controle de qualidade em oficinas, laboratórios e centros de pesquisa.

Vantagens do produto

• Sistema de duplo controlo: Em modo offline, o ecrã host de 8" controla automaticamente carregamento, manutenção de carga e descarregamento; em modo online, o terminal táctil industrial de 15,6" controla toda a sequência de ensaio incluindo medição.
• Medição automática: Após o reconhecimento da superfície, pressione carregar; o sistema executa o ensaio automaticamente, medi o diâmetro da indentação e calcula o valor de dureza.
• Limites superior e inferior de dureza: Limites definíveis pelo utilizador permitem verificação rápida de conformidade (pass/fail).
• Análise de dados multiponto: Estatísticas incorporadas (número de ensaios, valores máximo/mínimo do grupo, valor médio) para melhorar precisão e rastreabilidade.
• Curvas de tendência multiponto: Coleta valores de dureza nos pontos de medição e gera automaticamente gráficos de tendência para avaliar distribuição e conformidade.
• Três métodos de medição:
  • a. Medição automática: geração automática de resultados.
  • b. Medição em três pontos: ajuste de círculo por três pontos na borda da indentação.
  • c. Medição por quatro linhas: determinação por ajuste de quatro tangentes em quatro direções.
• Cabeçalho de relatório personalizável: As tabelas exportadas podem incluir cabeçalho configurável para atender requisitos do fabricante.
• Exportação flexível de dados com imagens da indentação: Opção de exportar cada ponto com sua imagem de indentação, apenas a imagem atual ou sem imagens.
• Formatos de relatório: Dados exportáveis em formatos Excel e Word.

Especificações detalhadas
VHB3000-413 Durômetro Brinell visual
Forças de ensaio (N): 306.3, 612.9, 980.7, 1226, 1839, 2452, 4903, 7355, 9807, 14710, 29420
Forças de ensaio (kgf): 31.25, 62.5, 100, 125, 187.5, 250, 500, 750, 1000, 1500, 3000
Escalas: HBW10/3000, HBW10/1500, HBW10/1000, HBW10/500, HBW10/250, HBW10/125, HBW10/100, HBW5/750, HBW5/250, HBW5/125, HBW5/62.5, HBW2.5/187.5, HBW2.5/62.5, HBW2.5/31.25
Faixa de dureza: 8–650 HBW
Método de aplicação da força: Automático (carregamento/manutenção/descarregamento)
Indentadores: φ10 mm, φ5 mm, φ2.5 mm esféricos
Leitura de dureza: Computador industrial touch 15,6" (automático); ecrã host 8" (entrada D1/D2)
Resolução da câmara: 3 MP
Método de carregamento: Carregamento elétrico
Ampliação: 20X, 40X
Resolução de dureza: 0.1 HBW
Comutação objetiva/indentador: Automática
Tempo de manutenção: 0–60 s
Normas: GB/T 231.2, ISO 6506, ASTM E10
Altura máxima da amostra: 280 mm
Distância do centro do indentador à parede da máquina: 175 mm
Alimentação: AC 220V / 50Hz
Dimensões (C×L×A): 560 × 270 × 960 mm
Peso: aprox. 165 kg

Recursos técnicos / Especificações

• Modelo: VHB3000-413
• Durômetro Brinell baseado em visão com integração de carregamento mecânico e processamento de imagem digital
• Deteção automática de indentação por câmera e software dedicado
• Carregamento, manutenção e descarregamento automáticos; medição automática do diâmetro
• Forças de ensaio até 3000 kgf cobrindo cargas Brinell padrão
• Suporte a múltiplas escalas Brinell
• Faixa de medição: 8–650 HBW
• Indentadores: 10 mm, 5 mm, 2,5 mm esféricos
• Câmera: 3 MP
• Controle/visualização: 15.6" touch industrial (primário), ecrã host 8" (offline)
• Ampliações: 20X, 40X; resolução 0.1 HBW
• Comutação automática objetiva/indentador; mecanismo de carregamento elétrico
• Tempo de manutenção ajustável 0–60 s; normas: GB/T 231.2, ISO 6506, ASTM E10
• Altura máxima da amostra 280 mm; distância centro indentador → parede 175 mm; alimentação AC220V/50Hz
• Dimensões 560×270×960 mm; Peso ≈ 165 kg
