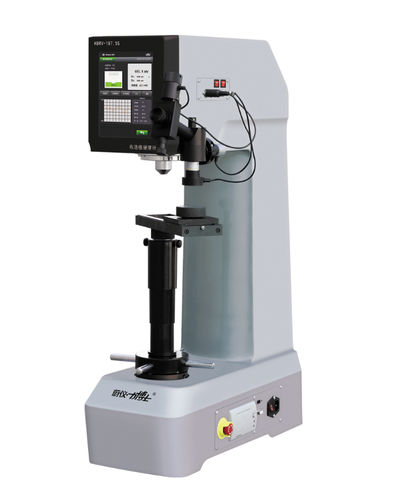

Durômetro Rockwell HBRV-187.5S

BrinellVickersmanual

Visão geral do produto
O HBRV-187.5S é um durômetro digital com indicação eletrônica que integra sistemas ópticos, mecânicos e eletrónicos. Reúne os métodos Brinell, Rockwell e Vickers num único equipamento. Um sistema de controlo por microcontrolador e um mecanismo de carga eletrónica em loop fechado permitem aplicação automática da força, manutenção e libertação. A medição da impressão é realizada com oculares micrométricos; a aplicação de carga e o controlo da força são automatizados. Indicado para fundições, metalurgia, forjamento, produção de energia e institutos de investigação.

Vantagens do produto

• Design tudo‑em‑um: suporta escalas Brinell, Rockwell e Vickers com comutação automática.
• Carregamento em loop fechado totalmente automatizado para reduzir erros humanos.
• Interação homem‑máquina inteligente via ecrã tátil de 8 polegadas para definição de parâmetros, armazenamento de dados, consulta histórica e cálculo automático dos valores de dureza.
• Múltiplas interfaces de dados: impressora incorporada, RS232 e USB para impressão local e armazenamento externo.
• Sistema óptico de alta definição com objetivas 2.5x/5x/10x e oculare 15x, oferecendo ampliação de 37.5× a 150× para medições precisas da impressão.

Especificações detalhadas
Forças Brinell: 15.625, 31.25, 62.5, 125, 187.5 kgf (153.2, 306.5, 612.9, 1226, 1839 N)
Forças Rockwell: 60, 100, 150, 15, 30, 45 kgf (588.4, 980.7, 1471, 147.1, 294.2, 441.3 N)
Forças Vickers: 5, 10, 20, 30, 50, 100 kgf (49.03, 98.07, 196.1, 294.2, 490.3, 980.7 N)
Escalas Brinell: HBW5/125, HBW5/62.5, HBW2.5/187.5, HBW2.5/62.5, HBW2.5/31.25, HBW2.5/15.625
Escalas Rockwell: HRA, HRBW, HRC, HRD, HRFW, HRGW, HR15N, HR30N, HR45N, HR15TW, HR30TW, HR45TW
Escalas Vickers: HV5, HV10, HV20, HV30, HV50, HV100
Intervalos de ensaio: Brinell 8–653 HBW; Rockwell vários intervalos conforme escala; Vickers 5–2990 HV
Tipos de penetradores: esferas de carboneto Φ1.588 mm, Φ2.5 mm, Φ5 mm; penetrador Rockwell diamante; penetrador Vickers diamante
Aumento: 37.5×, 75×, 150× (objetivas 2.5x/5x/10x com ocular 15x)
Leitura de dureza: ecrã tátil com cálculo automático
Tempo de saturação: 1–60 s
Altura máxima da peça: Rockwell 330 mm; Brinell/Vickers 285 mm
Distância do centro do penetrador à parede da máquina: 200 mm
Alimentação: AC 220V/50Hz
Peso da unidade: 100 kg
Dimensões externas (C×L×A): 570×270×900 mm

Configuração básica

• 1 Unidade principal — Durômetro HBRV-187.5S (Taiwan) ×1
• 2 Suporte de microscópio (com iluminação) ×1
• 3 Caixa de acessórios (n.º1) — mesa deslizante ×1
• 4 Pequena bancada de ensaio plana ×1
• 5 Objetivas: 2.5x, 5x, 10x — uma de cada
• 6 Iluminação externa ×1
• 7 Chave de fendas Phillips 5x75 ×1
• 8 Chave de fendas de cabeça plana 3x75 ×1
• 9 Cabo de comunicação RS232 ×1
• 10 Cabo de alimentação ×1
• 11 Nível de bolha ×1
• 12 Caixa de acessórios (n.º2) — ocular micrométrico digital ×1
• 13 Penetrador Vickers diamante ×1
• 14 Penetrador Rockwell diamante ×1
• 15 Penetrador esférico carboneto Φ1.5875 mm ×1
• 16 Penetradores esféricos carboneto Φ2.5, Φ5 — um de cada
• 17 Esfera aço carboneto Φ1.5875 mm ×2 (sobressalente)
• 18 Esfera aço carboneto Φ2.5, Φ5 — um de cada (sobressalente)
• 19 Bloco padrão Rockwell 80–85 HRA ×1
• 20 Bloco padrão Rockwell 85–100 HRBW ×1
• 21 Bloco padrão Rockwell 60–70 HRC ×1
• 22 Bloco padrão Rockwell 40–50 HRC ×1
• 23 Bloco padrão Rockwell 20–30 HRC ×1
• 24 Bloco padrão Vickers 400–500 HV30 ×1
• 25 Bloco padrão Brinell 190–225 HBW2.5/187.5 ×1
• 26 Bloco Rockwell superfície 89–91 HR15N ×1
• 27 Bloco Rockwell superfície 42–54 HR30N ×1
• 28 Bloco Rockwell superfície 74–80 HR30N ×1
• 29 Bloco Rockwell superfície 70–82 HR30TW ×1
• 30 Chave allen 3 mm ×1
• 31 Papel para impressora ×1
• 32 Fusível 2A ×2 (sobressalente)
• 33 Grande mesa de ensaio plana ×1
• 34 Mesa de ensaio em V ×1
• 35 Capa protetora contra poeira ×1
• 36 Certificado de conformidade ×1
• 37 Manual de instruções ×1
• 38 Lista de embalagem ×1

Características / especificações técnicas

• Modelo: HBRV-187.5S
• Marca: LaiZhou Weiyi Experimental Machinery Manufacture Co., Ltd.
• Métodos de ensaio suportados: Brinell, Rockwell, Vickers
• Forças Brinell: até 187.5 kgf; intervalo Brinell 8–653 HBW
• Forças e escalas Rockwell: múltiplas; inclui HRA, HRBW, HRC, HRD, HRFW, HRGW e escalas Rockwell de superfície
• Forças Vickers: 5–100 kgf; intervalo Vickers 5–2990 HV
• Tipos de penetrador: esferas de carboneto (1.588/2.5/5 mm), penetradores diamante Rockwell e Vickers
• Aumento ótico: 37.5×, 75×, 150× (objetivas 2.5x/5x/10x + ocular 15x)
• Exibição e controlo: ecrã tátil 8 polegadas; controlo por microcontrolador; carregamento eletrónico em loop fechado
• Tempo de manutenção: 1–60 s
• Altura máx. da amostra: Rockwell 330 mm; Brinell/Vickers 285 mm
• Alimentação: AC 220V/50Hz
• Peso (unidade): 100 kg
• Dimensões (C×L×A): 570×270×900 mm
