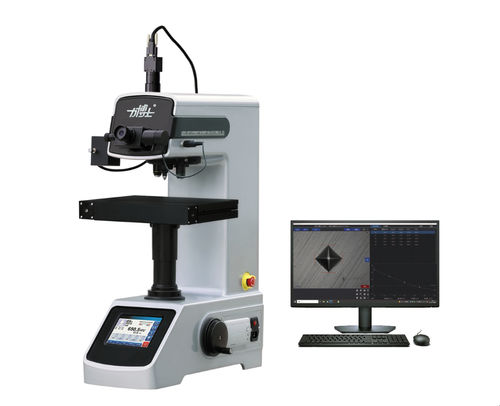

Durômetro macro Vickers BHV series

micro Vickersde bancadapara placas

Visão geral do produto
O durómetro Vickers BHV-5/10/30/50TPTA foi concebido para ensaios micro e macro Vickers em materiais metálicos e alguns não metálicos. Suporta medições em peças muito pequenas, chapas finas, películas metálicas, fios, camadas endurecidas finas e revestimentos eletrodepositados, e pode avaliar a dureza interna de camadas tratadas por têmpera por indução ou cementação seguindo a microestrutura. O equipamento integra sistemas óticos, mecânicos e eletrónicos, com operação por ecrã tátil e procedimentos de medição repetíveis.

Especificações detalhadas
BHV-5TPTA — Força de ensaio (N): 1.961, 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03 — Força de ensaio (kgf): 0,2, 0,3, 0,5, 1, 2, 2,5, 3, 5 — Escala: HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5
BHV-10TPTA — Força de ensaio (N): 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03, 98.07 — Força de ensaio (kgf): 0,3, 0,5, 1, 2, 2,5, 3, 5, 10 — Escala: HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10
BHV-30TPTA — Força de ensaio (N): 4.903, 9.807, 19.61, 24.52, 29.42, 49.03, 98.07, 196, 294.2 — Força de ensaio (kgf): 0,5, 1, 2, 2,5, 3, 5, 10, 20, 30 — Escala: HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30
BHV-50TPTA — Força de ensaio (N): 9.807, 19.61, 24.52, 29.42, 49.03, 98.07, 196, 294.2, 490.3 — Força de ensaio (kgf): 1, 2, 2,5, 3, 5, 10, 20, 30, 50 — Escala: HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30, HV50

Parâmetros e funções gerais
Seleção da força de ensaio: ecrã tátil
Método de aplicação da força: automático (carregamento/manutenção/descarregamento)
Tempo de manutenção da força: ajustável de 0 a 99 s
Intervalo de medição de dureza: BHV-5TPTA: 8–3000 HV; BHV-10/30/50TPTA: 5–3000 HV
Altura máxima da amostra: 110 mm (200 mm com a luva de extensão removida)
Distância do centro do penetrador à parede da máquina: 130 mm
Sistema ótico — Objetiva/ocular/ampliação total: BHV-5: 20× (observação), 40× (medição); ocular 10×; total 200× (observação), 400× (medição). BHV-10: 10× (observação), 40× (medição). BHV-30/50: 10×/40× conforme função.
Resolução de medição: até 0.025 μm (dependendo do modelo); resoluções alternativas: 0.0625 μm, 0.125 μm
Elevação da bancada de ensaio: manual
Bancada de ensaio (XY) — Mesa manual: 100 × 100 mm; curso 25 × 25 mm; resolução 0.01 mm
Bancada automática: 312 × 225 mm; curso X 110 mm; curso Y 90 mm
Fonte de luz: 12V/20W
Alimentação: 220V 50Hz
Dimensões exteriores (C×L×A): 500 × 330 × 660 mm
Peso: 55 kg

Campo de aplicação
Adequado para ensaios de dureza Vickers em peças metálicas pequenas, chapas finas, películas metálicas, fios, camadas endurecidas finas, revestimentos eletrodepositados e materiais não metálicos (vidro, joias, cerâmica) que não podem ser testados com métodos de maior força.

Características / especificações técnicas

• Modelo / Série: BHV-5/10/30/50TPTA
• Intervalos de força: 0,2–50 kgf dependendo do modelo (valores em N indicados acima)
• Escalas de dureza: HV0.2 a HV50 dependendo do modelo
• Seleção por ecrã tátil e carregamento/manutenção/descarregamento automático
• Medida ótica de alto aumento com duplo canal ótico e deteção fotoelétrica/optoelectrónica
• Resolução de medição até 0.025 μm (dependendo do modelo)
• Folga para amostra até 110 mm (200 mm sem a luva de extensão)
• Mesa XY com resolução fina e bancada automática opcional
• Alimentação: 220V 50Hz; Fonte de luz: 12V/20W
• Dimensões (C×L×A): 500×330×660 mm; Peso: 55 kg
