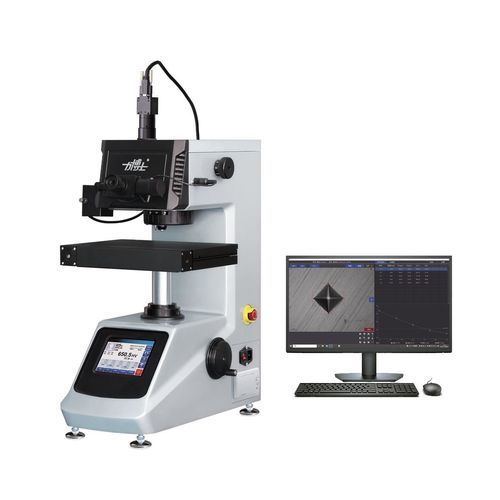

Durômetro Knoop/Vickers QHV-1000TPTA

micro Vickersde bancadapara chapas finas

Visão geral do produto O QHV-1000TPTA é um durômetro micro‑Vickers que integra tecnologias mecânicas, ópticas e de informática para realizar ensaios HV/HK totalmente automáticos com visualização digital. Suporta troca automática de torre (objetivas e penetrador), entrada automática das diagonais a partir de imagens, cálculo automático da dureza, armazenamento, exibição, impressão e conversão de durezas. Projetado para pequenas peças metálicas, lâminas finas, folhas metálicas, camadas endurecidas e tratamentos de superfície (eletrodeposição, nitretação, cementação, cianetação) e materiais não metálicos (joias, cerâmica, vidro) que exigem baixas forças de ensaio.

Resumo funcional Durômetro de microdureza com processamento de imagem e mesa automática de alta precisão que permite autofocus, carregamento/manutenção/descarregamento automáticos, percursos de pontos programáveis e geração automática de relatórios. Resultados e imagens podem ser exportados ou transmitidos pela rede para fluxos de trabalho laboratoriais e controle de qualidade.

Vantagens do produto

• Operação automatizada: autofocus, troca de torre e imageamento/medição automática das impressões para resultados reprodutíveis.
• Controle integrado: software para PC com operação por mouse e geração de relatórios.
• Controle de mesa flexível: controle manual, elétrico ou por computador para X, Y e elevação.
• Varredura panorâmica: gerar imagem panorâmica para localizar rapidamente pontos de teste.
• Correção de superfície: modos de correção para reduzir erros em superfícies curvas.
• Análise multidimensional: métodos de conversão de dureza, curvas em tempo real e estatísticas.
• Programas e relatórios personalizáveis: tipos de teste, parâmetros e layout de dados configuráveis pelo usuário.
• Análise de camada cementada: cálculo e apresentação automáticos da profundidade da camada com base em limite de dureza.
• Gestão de dados em rede: cálculo automático, armazenamento, impressão e exportação de relatórios eletrônicos.

Especificações detalhadas (parâmetros chave) Modelo: QHV-1000TPTA Durômetro micro‑Vickers totalmente automático
Escalas Vickers: HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
Forças de ensaio (N): 0.098, 0.2452, 0.4903, 0.9807, 1.961, 2.942, 4.904, 9.807
Forças de ensaio (gf): 10, 25, 50, 100, 200, 300, 500, 1000
Seleção de força: manípulo; força atual mostrada no ecrã
Controlo de carga: automático (carregamento/manutenção/descarregamento)
Turret: comutação automática de objetiva e penetrador
Leitura de dureza: medição automática por imagem exibida no PC
Foco: autofocus
Tempo de manutenção: ajustável 0–99 s
Modos de ensaio: HV / HK (Vickers / Knoop)
Intervalo de dureza: 5–3000 HV
Altura máxima da peça: 105 mm
Distância do centro da impressão à parede da máquina: 110 mm
Sistema óptico: objetivas 10× (observação), 40× (medição); ampliações totais 100× (obs), 400× (med); intervalo de medição 0–200 μm; graduação 0.025 μm
Placa XY: dimensões 100×100 mm; curso 25×25 mm; resolução 0.01 mm
Placa automática: dimensões 312×225 mm; curso X 110 mm; curso Y 90 mm
Método de controlo do movimento: manual, elétrico ou por computador (X, Y, elevação)
Fonte de luz: 12V/20W, dimmer PWM
Modo de poupança de energia: tempo de espera programável
Alimentação: 220V 50Hz
Dimensões (C×L×A): 525×330×620 mm
Peso: 36 kg
Normas: GB/T 4340.2; ISO 6507; ASTM E92

Configuração básica (itens incluídos)

• Equipamento principal: QHV-1000TPTA (1)
• Penetrador Vickers (1)
• Objetivas: 10× e 40× (1 cada)
• Ocular micrómetro digital 10× (1)
• Placa de teste coordenada cruzada (1)
• Parafusos de nivelamento M10×25 (4)
• Nível de bolha (1)
• Chaves Allen 2.5 mm e 3 mm (1 cada)
• Chaves de fendas: Phillips 5×75 e Fenda 4×75
• Blocos padrão Vickers: 700–800 HV1 (1), 400–600 HV0.2 (1)
• Capa protetora contra poeira (1)
• Fusíveis 2A (2) e lâmpada halógena 12V/20W sobressalente (1)
• Cabo de alimentação (1)
• Placa para cortes finos (1)
• Alicate de bico chato e suporte para fio fino (1 cada)
• Parafusos escareados M5×12 (4, inox)
• Blocos em V grande e pequeno (1 cada)
• Certificado de conformidade, manual do utilizador, lista de embalagem (1 cada)
• Plataforma automática Vickers, computador e sistema de medição (1 conjunto cada)

Especificações técnicas

• Modelo: QHV-1000TPTA
• Métodos de medição: Vickers (HV) e Knoop (HK)
• Intervalos de força: 10–1000 gf (8 forças selecionáveis) / valores correspondentes em N
• Funções automáticas: carregamento/manutenção/descarregamento, troca de turret, autofocus, imageamento e medição automática das impressões, geração de relatórios
• Ampliações óticas: observação 100×; medição 400×
• Intervalo e resolução de medição: 0–200 μm; graduação 0.025 μm
• Precisão da mesa XY: resolução 0.01 mm; cursos especificados
• Gestão de dados: cálculo automático, armazenamento, exibição, impressão, conversão de dureza, geração de relatórios eletrónicos, transmissão em rede
• Alimentação: 220V 50Hz
• Dimensões e peso: 525×330×620 mm; 36 kg
• Conformidade: GB/T 4340.2, ISO 6507, ASTM E92
