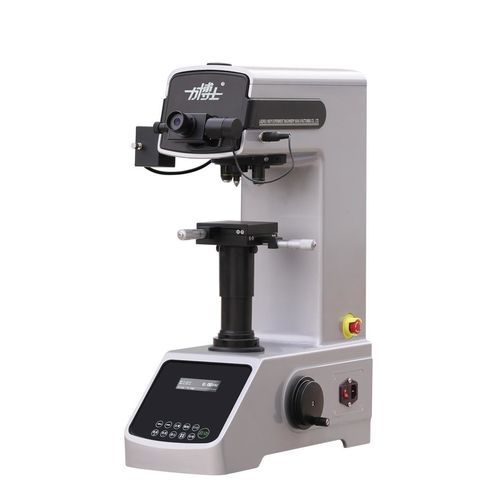

Durômetro Knoop/Vickers HV-5SPTA

micro Vickersde bancadapara chapas finas

Visão geral do produto
O HV-5SPTA é um durômetro micro Vickers optomecatrônico que integra um sistema óptico de medição de alta ampliação com detecção fotoelétrica. Destina-se ao ensaio preciso de pequenos componentes, chapas finas, folhas metálicas, revestimentos eletroplateados, vidro, cerâmica e camadas endurecidas de superfície (indução, cementação). A medição da impressão é realizada manualmente através de um ocular micrométrico; o equipamento realiza carregamento, manutenção de carga e descarregamento automáticos e é adequado para laboratórios e centros de pesquisa.

Principais recursos

• Turreta automática e controle automático de carga/manutenção/descarregamento
• Medida óptica com objetivas 10× (observação) e 40× (medição); graduação 0,025 μm
• Escalas Vickers suportadas: HV0.2–HV5; faixa de dureza 5–3000 HV
• Forças de ensaio: 1,961 N, 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,3 N
• Precisão de medição: erro de conversão de dureza aproximadamente 3–5% HV
• Tempo de retenção ajustável: 1–60 s
• Interfaces e opções: impressora integrada, RS232, Ethernet, USB, Bluetooth; exportação de dados e integração com software/MES

Especificações detalhadas
Escalas Vickers: HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5
Forças de ensaio (N): 1,961; 2,942; 4,903; 9,807; 19,61; 24,52; 29,42; 49,3
Sistema óptico: objetivas 10× (observação) e 40× (medição); graduação 0,025 μm; ampliação total 100× (obs) / 400× (med)
Controle de carga: carregamento automático, manutenção e descarregamento
Leitura de dureza: medição microscópica via ocular micrométrico; erro de conversão 3–5% HV
Tempo de retenção: ajustável 1–60 s
Altura máxima da amostra: 200 mm (com cobertura protetora removida; folga padrão 110 mm)
Distância do centro da impressão até a parede da máquina: 130 mm
Métodos de ensaio: HV / HK
Faixa de valores de dureza: 5–3000 HV
Dimensões externas (L×P×A): 500 × 330 × 660 mm
Peso líquido: 55 kg
Mesa XY: 100 × 100 mm, curso 25 × 25 mm, resolução 0,01 mm
Alimentação: AC 220 V / 50 Hz
Turreta: turreta automática
Fonte de luz: 12 V / 20 W
Recursos especiais: impressora integrada, alarme de zona

Configuração principal

• Indentador Vickers: 1 peça
• Mesa de coordenadas cruzadas XY: 1 conjunto
• Objetivas: 20× e 40× (uma de cada, conforme fornecido)
• Ocular micrométrico digital 10×: 1 peça
• Blocos padrão de dureza Vickers: 700–800 HV1 e 400–600 HV5 (fornecidos)

Especificações técnicas

• Modelo: HV-5SPTA (série inclui HV-5/10/30/50TPTA)
• Método de medição: medição óptica micro-Vickers com detecção fotoelétrica
• Materiais aplicáveis: pequenos componentes, chapas finas, folhas metálicas, revestimentos eletroplateados, vidro, cerâmica, camadas endurecidas de superfície
• Escalas Vickers suportadas: HV0.2–HV5
• Precisão de medição: erro de conversão aprox. 3–5% HV
• Carregamento: carga/retensão/descarregamento automáticos
• Medição do indentador: manual via ocular micrométrico 10×
• Mesa XY: 100 × 100 mm, curso 25 × 25 mm, resolução 0,01 mm
• Alimentação: AC 220 V, 50 Hz; iluminação: 12 V / 20 W
• Dimensões e peso: 500 × 330 × 660 mm, 55 kg
• Opções: impressora integrada, RS232/Ethernet/USB/Bluetooth, alarme de zona
