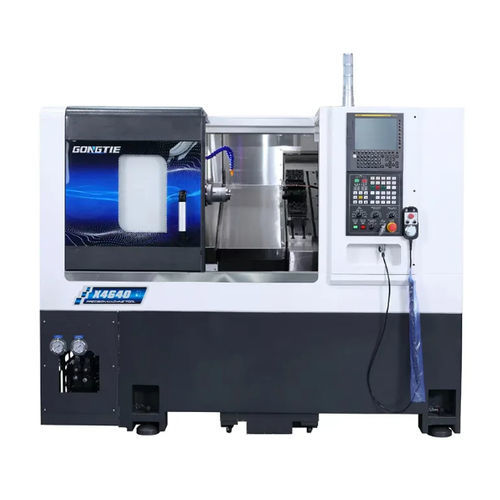

Torno CNC X4640horizontalde 2 eixosde barramento inclinado
Guardar nos favoritos
Comparar
Características
- Tipo de acionamento
- CNC
- Orientação do eixo-árvore
- horizontal
- Número de eixos
- de 2 eixos
- Estrutura
- de barramento inclinado
- Nariz do eixo-árvore
- A2-5
- Sistema de transmissão
- com acionamento direto
- Aplicações
- para aplicações automotivas, para aplicações aeroespaciais
- Performance
- de alta velocidade
- Diâmetro
600 mm
(23,62 in)- Velocidade de rotação
MÍN: 0 rpm
(0 rad.min-1)MÁX: 5.000 rpm
(31.415,927 rad.min-1)- Comprimento máx. peças
150 mm
(6 in)- Diâmetro máx. corte
320 mm
(13 in)- Comprimento máx. corte
MÍN: 150 mm
(6 in)MÁX: 150 mm
(6 in)- Diâmetro máx. barras
46 mm
(2 in)- Curso X
420 mm
(17 in)- Curso Z
380 mm
(15 in)- Avanço rápido no eixo X
20 m/min
- Avanço rápido no eixo Z
20 m/min
- Potência nominal
13,4 kW
(18,2 hp)- Torque máximo
64 Nm, 120 Nm
(47 ft.lb, 89 ft.lb)- Capacid. tanque do fluido de corte
40 l
(11 gal)- Comprimento total
2.025 mm
(80 in)- Largura total
1.650 mm
(65 in)- Altura total
2.000 mm
(79 in)- Peso
2.860 kg
(6.305 lb)
Descrição
Visão geral
O X4640 é um torno CNC de cama inclinada projetado para usinagem com ferramentas em gangue e torneamento de peças de médio porte. Integra cama inclinada em ferro fundido HT300, fuso de acionamento direto integrado e componentes industriais para suportar produção contínua e usinagem precisa.
Principais características
Peças da máquina (resumo)
Configuração padrão
Especificações técnicas
O X4640 é um torno CNC de cama inclinada projetado para usinagem com ferramentas em gangue e torneamento de peças de médio porte. Integra cama inclinada em ferro fundido HT300, fuso de acionamento direto integrado e componentes industriais para suportar produção contínua e usinagem precisa.
Principais características
- Cama inclinada em ferro fundido HT300 para rigidez e amortecimento de vibrações.
- Sistema CNC SYNTEC 22TA com funções multi-máquina e programação simplificada.
- Fuso de acionamento direto integrado com arranjo de rolamentos NTN 3+2 para estabilidade em alta rotação e posicionamento preciso.
- Fusos de esferas PMI grau C3 e guias de rolos PMI de 30 mm para avanços precisos e repetibilidade.
- Mandril hidráulico oco de 6" 3 garras ou pinça hidráulica; lubrificação direta para precisão de aperto constante.
- Estação hidráulica Seven Ocean 40 L e sistema de lubrificação automática 2 L para operação contínua.
- Refrigeração/limpeza: bomba Luikar 2V-30 com tanque de 120 L e filtração.
- Armário elétrico completo com componentes Schneider de baixa tensão e trocador de calor interno; cerca interna em aço inox fechada e cobertura completa da máquina para segurança e limpeza.
Peças da máquina (resumo)
- Cama: cama inclinada integrada HT300 com verniz de cura a alta temperatura.
- Sistema CNC: SYNTEC 22TA — controlo suave e preciso e programação fácil.
- Fuso: fuso A2-5 de acionamento direto (motor integrado) projetado para cortes pesados.
- Pinça & Mandril: mandril hidráulico oco 6" 3 garras ou pinça hidráulica com superfícies de contato endurecidas e retificadas.
- Guias & Parafuso: guias de rolos PMI 30 mm e fusos PMI 3210 C3 com lubrificação a óleo.
- Rolamentos: rolamentos NACHI para longa vida e precisão.
- Hidráulica: Seven Ocean 40 L (1,5 kW) para cilindro do fuso, mandril e contraponto.
- Lubrificação: lubrificação circular automática Ishan 2 L para guias e fusos.
- Refrigeração & Limpeza: bomba Luikar 2V-30 e tanque de 120 L com filtração para fornecimento de fluido e remoção de cavacos.
- Armário elétrico: componentes Schneider com trocador de calor e dispositivos de segurança.
Configuração padrão
- Corpo da máquina: cama inclinada horizontal HT300 fundida — qtd 1.
- Sistema CNC: SYNTEC 22TA — qtd 1.
- Fuso: fuso elétrico de acionamento direto 13,4 kW — qtd 1.
- Parafusos X/Z: PMI 3210 C3 — qtd 1.
- Motores X/Z: AM8 1,7 kW — qtd 1.
- Rolamento do parafuso de esferas: NACHI — qtd 1.
- Estrutura do fuso: fuso independente 3+2 — qtd 1.
- Guias: guias de rolos PMI 30 mm — qtd 4.
- Mandril: pinça hidráulica — qtd 1.
- Cilindro rotativo hidráulico: 646 — qtd 1.
- Trocador de calor: Xinfu — qtd 1.
- Sistema hidráulico: Seven Ocean 40 L, 1,5 kW — qtd 1.
- Lubrificação: Ishan 2 L — qtd 1.
- Sistema de refrigeração: Luikar 2V-30, elevação 15 m — qtd 1.
- Tanque de água: 120 L — qtd 1.
- Eletricidade baixa tensão: Schneider — qtd 1.
- Cerca interna: aço inox totalmente fechado — qtd 1.
- Cobertura da máquina: cobertura completa — qtd 1.
- Caixa de ferramentas: kit de ferramentas em caixa — qtd 1.
Especificações técnicas
- Diâmetro máximo sobre a cama: Φ600 mm
- Diâmetro máximo usinável: Φ320 mm
- Comprimento máximo de usinagem: 150 mm
- Curso eixo X: 420 mm
- Curso eixo Z: 380 mm
- Estrutura do fuso: fuso independente 3 dianteiros + 2 traseiros
- Nariz do fuso: A2-5
- Cilindro hidráulico: 646
- Diâmetro do furo do fuso: 56 mm
- Capacidade máxima de barra (int.): 46 mm
- Potência do fuso: 13,4 kW
- Faixa de velocidade do fuso: 0–5000 rpm
- Torque do fuso: 64 / 120 N·m
- Potência servo de avanço: 1,7 kW
- Tipo de mandril hidráulico: pinça
- Rápido X/Z: 20 m/min
- Repetibilidade X/Z: 0,005 mm
- Capacidade tanque hidráulico: 40 L
- Potência motor hidráulico: 1,5 kW
- Capacidade de lubrificação: 2 L
- Potência total da máquina: 18 kW
- Dimensões (L x W x H): 2025 x 1650 x 2000 mm
- Peso total: 2860 kg
- Garantia: 12 meses
