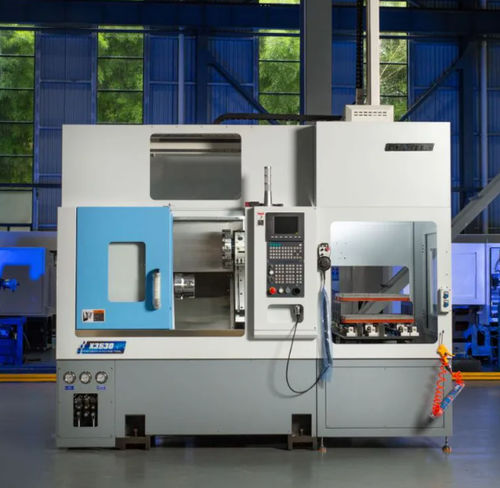

Torno CNC X3630

horizontalde barramento inclinadoA2-5

Visão geral

O X3630 é um torno CNC de leito inclinado 30° configurado para usinagem com ferramentas em gangue e trabalho por barra. Combina um leito inclinado em ferro fundido HT300 com um fuso de acionamento direto integrado (A2-5, 10,8 kW, 0–5000 rpm) para operação estável em cortes pesados, posicionamento preciso e capacidade de passagem de barra (Ø35 mm). A máquina integra sistemas hidráulicos, de lubrificação e de refrigeração para produção industrial contínua.

Principais características

• Estrutura: leito inclinado integrado em ferro fundido HT300 30° com verniz de cura em alta temperatura para resistência à corrosão, rigidez e amortecimento de vibrações.
• Controlador CNC: SYNTEC 22TA com funções multi-peça e programação simplificada para ajuste eficiente.
• Fuso: fuso de acionamento direto A2-5 10,8 kW, 0–5000 rpm, furo do fuso Ø48 mm, torque 37 / 113 N·m; arranjo de rolamentos NTN 3+2 com suporte P4.
• Mandril: mandril oco hidráulico de 6 polegadas (3 castanhas), faixa de aperto aprox. Ø17–210 mm, força de aperto máxima indicada até 140 kN; superfícies endurecidas e retificadas com lubrificação direta.
• Componentes de movimento: fusos de esferas PMI 3210 C3 (X/Z) e guias lineares PMI 30 mm; rolamentos NACHI para suporte dos fusos de esferas.
• Servomotores de avanço: potência de alimentação X/Z de 1,7 kW para posicionamento preciso e avanço responsivo.
• Hidráulica & lubrificação: estação hidráulica Seven Ocean 40 L (1,5 kW) e sistema de lubrificação circular Ishan 2 L; quadro elétrico com trocador de calor interno.
• Refrigeração & limpeza: tanque de 120 L com bomba 2V-30 e filtração em várias etapas para o fluido de corte.
• Componentes elétricos: componentes de baixa tensão Schneider e travas de segurança completas; bloqueio automático do interruptor de segurança.
• Proteção da máquina: vedação interior em aço inoxidável e cobertura totalmente fechada para proteção do operador e contenção de cavacos.

Destaques da configuração padrão

• SYNTEC 22TA CNC (Taiwan)
• Fusos de esferas PMI 3210 C3 e guias lineares PMI 30 mm (Taiwan)
• Estação hidráulica Seven Ocean e sistema de lubrificação Ishan (Taiwan)
• Rolamentos NACHI (Japão) para suporte dos fusos
• Componentes elétricos Schneider (França)

Especificações técnicas

• Modelo: X3630
• Diâmetro máximo sobre o leito: Ø350 mm
• Diâmetro máximo de usinagem: Ø160 mm
• Comprimento máximo de usinagem: 120 mm
• Cursos dos eixos X: 400 mm
• Cursos dos eixos Z: 300 mm
• Estrutura do fuso: 3 rolamentos frontais + 2 traseiros independentes
• Flange do fuso: A2-5
• Capacidade máxima de barra (interna): Ø35 mm
• Potência do fuso: 10,8 kW (acionamento direto)
• Faixa de velocidade do fuso: 0–5000 rpm
• Altura do centro do fuso: 1120 mm
• Torque do fuso: 37 / 113 N·m
• Potência de alimentação servo (X/Z): 1,7 kW
• Mandril hidráulico: 6 polegadas
• Avanço rápido X/Z: 20 m/min
• Repetibilidade: 0,003 mm
• Tanque hidráulico: 40 L
• Motor da estação hidráulica: 1,5 kW
• Capacidade de lubrificação de óleo: 2 L
• Potência total da máquina: 15 kW
• Dimensões totais (L×W×H): 1850 × 1750 × 1730 mm
• Peso total: 2200 kg
• Garantia: 12 meses

Aplicações

• Usinagem de eixos, pinos e peças cilíndricas de precisão
• Produção de grande volume com alimentação por barra e usinagem por subcontratação
• Componentes para automotivo, hidráulico, pneumático e mecânica em geral

Serviço e garantia

• Garantia de 12 meses em componentes e montagem
• Peças sobressalentes e suporte técnico disponíveis através da rede de distribuição
