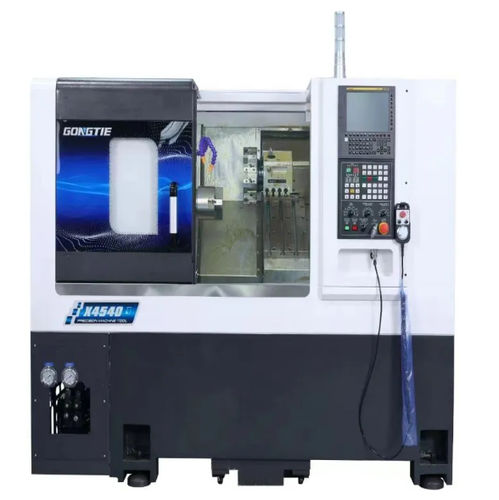

Torno CNC X4540

horizontalde 2 eixosde barramento inclinado

O X4540 é um torno CNC de leito inclinado com porta‑ferramentas tipo gang, concebido para torneamento e torneamento‑fresagem de peças pequenas e de alta precisão. Suporta instalações multi‑ferramenta e oferece torretta opcional (servo ou de potência), incluindo a opção de eixo Y direto a 90° para operações de fresagem integradas. Pode ser integrado com automação por robô de pórtico para produção em série.

Principais características

• Fuso de acionamento direto e estrutura de leito inclinado com porta‑ferramentas gang para operações estáveis e precisas.
• Capaz de torneamento padrão e torneamento‑fresagem combinado com suporte a live tooling.
• Guias por rolos e fusos de esferas de precisão para alimentação e posicionamento exatos.
• Proteção interna em aço inoxidável nas guias contra cavacos e desgaste.
• Configurações opcionais: porta‑ferramentas gang, torre servo, torre de potência, torre de potência com eixo Y direto 90°.
• Automação integrada opcional (robôs de pórtico, alimentadores de barras, coletoras de peças) para maior eficiência.

Componentes principais / destaques

• Cama do torno: leito horizontal inclinado em ferro fundido HT300 para rigidez e evacuação eficiente de cavacos; acabamento em tinta de estufa.
• Sistema CNC: Syntec 22TA de série; FANUC ou SIEMENS opcionais.
• Fuso: fuso motorizado integrado, arrefecimento por óleo; nariz A2‑5, furo do fuso ø56 mm; rolamentos de precisão KOYO/NTN.
• Mandril / pinça: opções de fixação hidráulica conforme aplicação.
• Guias e fusos: guias lineares de rolos PMI e fusos de esferas PMI 3210 para movimentos precisos dos eixos.
• Quadro elétrico & acionamentos: drivers Syntec, componentes baixa tensão Schneider; ar condicionado do quadro incluído.
• Hidráulica, lubrificação & refrigeração: Seven Ocean, Ishan, Luikar; capacidades dos reservatórios indicadas nas especificações.

Configuração padrão (itens selecionados)

• Cama: leito HT300 em ferro fundido (China).
• Sistema CNC: Syntec 22TA (Taiwan).
• Servomotores / eixos: Syntec (Taiwan).
• Fuso principal: fuso motorizado Gongtie (China).
• Motor de acionamento do fuso: Syntec SMH (Taiwan).
• Codificador do fuso: Syntec; rolamentos: NTN/KOYO (Japão).
• Fusos de esferas: PMI 3210; guias lineares: PMI 30.
• Sistema hidráulico: Seven Ocean; lubrificação: Ishan; refrigeração: Luikar.
• Componentes baixa tensão: Schneider.

Opções

• Controlador CNC opcional: SIEMENS 828D ou FANUC 0i TF.
• Acessórios de automação: robôs de braço, robôs de pórtico, alimentadores de barras, coletoras de peças, transportadores de cavacos.
• Opções de processo: live tooling, indexador eixo C, mandril indexado, medição automática de ferramentas, refrigeração de alta pressão, coletor de névoa de óleo, portas automáticas, pinças/mandris hidráulicos, etc.

Aplicações

• Máquinas gerais
• Indústria automóvel
• Componentes para máquinas têxteis
• Componentes para equipamentos eletrónicos
• Máquinas de precisão
• Componentes para refrigeração
• Peças para indústria 3C
• Componentes aeroespaciais

Características / especificações técnicas

• Modelo: X4540
• Diâmetro máximo sobre a cama: 600 mm
• Diâmetro máximo de torneamento: 320 mm
• Comprimento máximo de torneamento: 400 mm
• Altura do centro (fuso → bancada de ferramentas): 88 mm
• Altura do centro (fuso → chão): 1120 mm
• Curso eixo X: 430 mm
• Curso eixo Z: 435 mm
• Tamanho nariz do fuso: A2‑5
• Apreensão hidráulica (pinça): 45 mm
• Diâmetro do furo do fuso: 56 mm
• Capacidade máxima de barras (int./ext.): 45 / 35 mm
• Potência do motor do fuso: 11.7 kW
• Velocidade do fuso (nominal / máx.): 0 ~ 5000 rpm
• Binário do fuso (nominal / máx.): 56 / 159 N·m
• Avanço rápido eixo X/Z (G0): 20 m/min
• Quantidade de porta‑ferramentas: 5
• Tamanho do haste da ferramenta: 20 mm
• Suporte para ferramentas de mandrilamento: ø25 mm
• Repetibilidade eixos: 0.003 mm
• Capacidade do tanque de refrigeração: 84 L
• Capacidade do tanque hidráulico: 40 L
• Potência total em carga: 20 kW
• Dimensões (C x L x A): 2025 x 1755 x 2170 mm
• Peso total da máquina: 2538 kg
• Garantia: 18 meses
