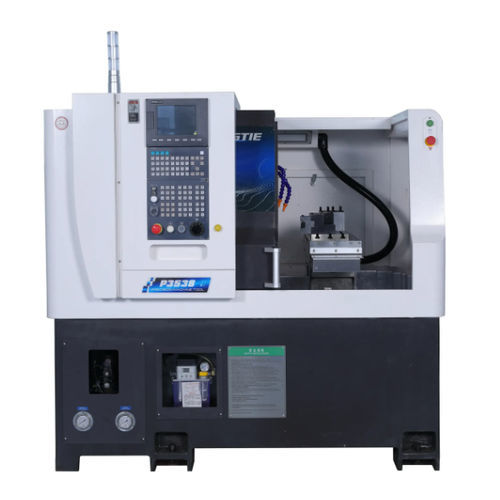

Torno CNC P3538

horizontalde 2 eixoscom mesa plana

O P3538 é um torno CNC de cama plana de alta precisão, concebido para usinagem de peças cilíndricas com estabilidade, baixa vibração e posicionamento preciso. Incorpora fuso motorizado directo, porta-ferramentas tipo gang e sistema CNC Syntec (opções FANUC/SIEMENS).

Principais características

• Corpo da máquina fundido em ferro HT300 para elevada rigidez e grande capacidade de carga.
• Sistema CNC: Syntec 22TA (opções FANUC ou SIEMENS disponíveis).
• Fuso: fuso síncrono motor direto incorporado com refrigeração a óleo, rolamentos NTN (estrutura 3+2 com grau P4) para posicionamento de alta precisão.
• Fuso hidráulico de 36 colheres, diâmetro do furo do fuso 48 mm, passagem de barra 32 mm, potência do fuso 8,5 kW, torque 22/76 N·m.
• Guias lineares e parafusos de esferas PMI 2510 (grau C3) para alimentação e posicionamento de alta precisão.
• 5 porta-ferramentas tipo gang para operações de corte em altura.
• Sistema hidráulico Seven Ocean (Taiwan) e componentes eléctricos de baixa tensão Schneider (França).
• Sistema de lubrificação por óleo (capacidade 2 L) e bomba de elevação de água com depósito para arrefecimento e limpeza de aparas.
• Protecção total da máquina com vedação interior completa para controlo de fumos e segurança.

Componentes e subconjuntos (síntese)

• Cama do torno: cama plana horizontal em ferro fundido HT300, pintura em forno de alta temperatura, concebida para suportar peças inteiras e facilitar o transporte das aparas.
• Sistema CNC Syntec 22TA com accionamento integrado; opção de controlador FANUC/Siemens.
• Fuso motorizado directo Gongtie com nariz A2-5, velocidade 0~6000 rpm, arrefecimento por óleo e rolamentos de precisão KOYO/NTN.
• Mandril/collet hidráulico opcional para fixação da peça; ferramentas gang para torneamento-fresagem; possibilidade de ferramentas personalizadas.
• Guias e parafuso de esferas PMI (25 mm guia linear; 2510 ball screw φ25 mm, passo 8 mm); motores AM3 para accionamento de eixos.
• Caixa eléctrica com driver Syntec, peças eléctricas Schneider e sistema de ar condicionado para arrefecimento da electrónica.
• Sistemas de refrigeração e lubrificação: tanque de refrigeração 42 L, tanque hidráulico 20 L, sistema de lubrificação Ishan (2 L), bomba de elevação de água (2 m) e separador de óleo.

Opções de automatização e acessórios

• Vários acessórios opcionais para integração automática: alimentador de barras, braço robótico, alimentador por pórtico, transportador de aparas, colector de névoa de óleo, sistema de medição automática, mandril indexador, ferramenta em directo (live tool), pistola de ar/água de alto desempenho, interruptor de fecho de porta, interruptor de pé, entre outros.
• Exemplos de soluções de automação: robô de pórtico com sistema de armazenamento, alimentação a partir do fuso frontal/traseiro, alimentação por tabuleiro giratório.

Aplicações

• Usinagem de peças para máquinas gerais, indústria automóvel, têxtil, equipamento electrónico, máquinas de precisão, indústria de refrigeração, aeroespacial e peças para 3C (componentes eletrónicos/consumidores).

Características / Especificações técnicas

• Modelo: P3538
• Diâmetro máx. de oscilação sobre a cama: 360 mm
• Diâmetro máx. de viragem: 100 mm
• Comprimento máximo de viragem: 100 mm
• Altura do centro do fuso à mesa de ferramentas: 50 mm
• Altura do centro do fuso ao solo: ≈1080 mm
• Curso do eixo X: 320 mm
• Deslocação do eixo Z: 415 mm
• Tamanho do nariz do fuso: A2-5
• Fixação hidráulica (pinça): 35 mm
• Diâmetro do furo do fuso: 48 mm
• Capacidade máx. de barras (interior/exterior): 35/25 mm
• Potência do motor do fuso: 8.5 kW
• Velocidade máxima do fuso: 6000 r/min
• Torque máximo do fuso: 84 N·m
• Deslocação rápida do eixo X/Z: 20 m/min
• Quantidade de porta-ferramentas: 5
• Tamanho da haste da ferramenta: 16 mm
• Suporte para ferramentas de mandrilar: φ20 mm
• Repetibilidade do eixo X/Z: 0.003 mm
• Capacidade do tanque de arrefecimento: 42 L
• Capacidade do tanque hidráulico: 20 L
• Potência de carregamento total da máquina: 12 kW
• Dimensões (C x L x A): 1795 x 1428 x 1700 mm
• Peso total da máquina: 1705 kg
• Garantia: 18 meses
