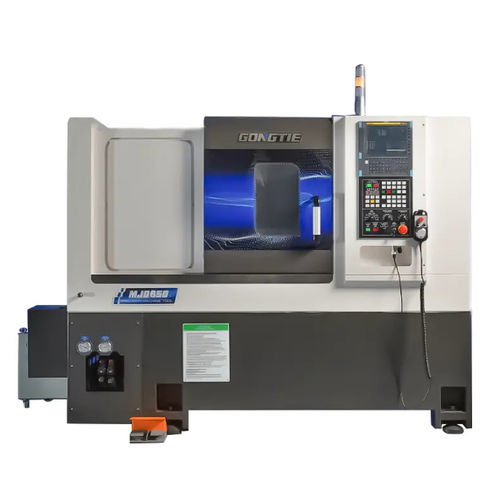

Torno CNC MJ0650horizontalde 2 eixosde barramento inclinado
Guardar nos favoritos
Comparar
Características
- Tipo de acionamento
- CNC
- Orientação do eixo-árvore
- horizontal
- Número de eixos
- de 2 eixos
- Estrutura
- de barramento inclinado
- Número de eixos-árvore
- de dois fusos
- Nariz do eixo-árvore
- A2-5
- Número de ferramentas
- 12 ferramentas
- Sistema de transmissão
- com servoacionamento, com acionamento direto
- Aplicações
- para aplicações automotivas, para aplicações aeroespaciais, de produção
- Performance
- de alta precisão, de alto desempenho, de alta rigidez
- Opções e acessórios
- com carga/descarga automática, com carregadores tipo pórtico, com robô de pórtico, com alimentador de barras integrado
- Diâmetro
650 mm
(25,59 in)- Velocidade de rotação
MÍN: 0 rpm
(0 rad.min-1)MÁX: 5.000 rpm
(31.415,927 rad.min-1)- Comprimento máx. peças
500 mm
(20 in)- Diâmetro máx. corte
320 mm
(13 in)- Comprimento máx. corte
MÍN: 500 mm
(20 in)MÁX: 500 mm
(20 in)- Diâmetro máx. barras
35 mm, 45 mm
(1 in, 2 in)- Curso X
185 mm
(7 in)- Curso Z
556 mm
(22 in)- Avanço rápido no eixo X
20 m/min
- Avanço rápido no eixo Z
20 m/min
- Potência nominal
13,4 kW
(18,2 hp)- Torque máximo
64 Nm, 120 Nm
(47 ft.lb, 89 ft.lb)- Capacid. tanque do fluido de corte
40 l
(11 gal)- Comprimento total
2.261 mm
(89 in)- Largura total
1.668 mm
(66 in)- Altura total
1.988 mm
(78 in)- Peso
3.180 kg
(7.011 lb)
Descrição
O MJ0650 é um torno CNC de cama inclinada projetado para alta rigidez e precisão, equipado com fuso de acionamento direto, torre servo de alta rigidez e opções para sub-eixo e cabeçote móvel hidráulico para aumentar a versatilidade de processamento.
Principais componentes e características
Configuração padrão
Características / especificações técnicas
Principais componentes e características
- Cama de torno: fundição HT300 integrada, estrutura de grande rigidez, superfície tratada para evacuação fácil de aparas e suporte estável anti-vibração.
- Sistema CNC: Syntec 22TA de série (opções FANUC ou SIEMENS), interface de programação fácil, muitas funções integradas.
- Fuso: fuso de acionamento direto com motor síncrono incorporado; rolamentos NSK/NTN grau P4; flange A2-5; potência nominal do fuso 11.7/13.4 kW (valor de referência na página) com arrefecimento por óleo, baixo nível de vibração e binário constante.
- Mandril (Chuck): mandril hidráulico oco de 6" com 3 maxilas; diâmetro de fixação 17–210 mm; tratamento por endurecimento e retificação; lubrificação direta.
- Torreta: servo-torre de 12 estações para ferramentas servo, projeto de alta rigidez, troca rápida de ferramentas, adequada para torneamento profissional.
- Cabeçote móvel (tailstock): cabeça móvel hidráulica com cone MT4; movimento da manga 100 mm; movimento máximo do tailstock 270 mm (valores conforme descrição).
- Caminho do guia: guias de rolos PMI 35 mm (bloco deslizante) para alta capacidade de carga e alimentação precisa.
- Parafuso de esferas: PMI 3210 (C3) para eixos X/Z, acionado por servo motor de binário adequado; lubrificação por óleo e arrefecimento para posicionamento de alta precisão e longa vida útil.
- Sistema de arrefecimento e limpeza: bomba de elevação de água 2V-30, tanque de grande capacidade e sistemas de filtragem múltiplos para arrefecimento e limpeza de peças e ferramentas.
- Caixa eléctrica: componentes eléctricos Schneider (França) com interruptor de segurança e permutador de calor interno para proteção térmica.
- Estação hidráulica: marca Seven Ocean (Taiwan), 40 L de capacidade de óleo, motor 1.5 kW para alimentação rápida e estável do cilindro do fuso, mandril e cabeçote móvel.
- Sistema de lubrificação: lubrificação a óleo Ishan 2 L para guias e parafusos, lubrificação circular preenchida antes da entrega.
Configuração padrão
- Cama do torno: Cama de deslizamento horizontal HT300 em ferro fundido (China) — 1
- Sistema CNC: Syntec (Taiwan) — 1
- Servo motor: Syntec (Taiwan) — 1
- Eixo principal: Fuso motorizado Gongtie (China) — 1
- Motor de acionamento do fuso: Série Syntec SMH (Taiwan) — 1
- Codificador de fuso: Syntec (Taiwan) — 1
- Rolamento do eixo: NTN (Japão) — 5
- Sistema de refrigeração do fuso: Xinfu (China) — 1
- Parafuso: Parafuso de esferas PMI 3210 (Taiwan) — 2
- Caminho do guia: PMI 35 linear guide way (Taiwan) — 4
- Motor dos eixos: Syntec AM11 (Taiwan) — 2
- Sistema hidráulico: Seven Ocean (Taiwan) — 1
- Sistema de lubrificação: Ishan (Taiwan) — 1
- Sistema de arrefecimento: Luikar (Taiwan) — 1
- Caixa de ferramentas: Gongtie (China) — 1
- Eletricidade de baixa pressão: Schneider (França) — 1
Características / especificações técnicas
- Diâmetro máx. (diâmetro de oscilação sobre a cama): 650 mm
- Diâmetro máx. de viragem: 320 mm
- Máx. comprimento de viragem: 500 mm
- Curso do eixo X: 185 mm
- Deslocação do eixo Z: 556 mm
- Tailstock travel (movimento do tailstock): 470 mm
- Tailstock quill travel (movimento da manga): 100 mm
- Tamanho do nariz do fuso: A2-5
- Tamanho da bucha hidráulica: 6 polegada
- Diâmetro do furo do fuso: 56 mm
- Capacidade máx. de barras (interior/exterior): 45/35 mm
- Potência do motor do fuso: 13.4 kW
- Velocidade máx. do fuso: 0–5000 r/min
- Binário nominal / binário máximo: 64 / 120 N
- Deslocação rápida eixo X/Z (rapidez de avanço): 20 m/min
- Quantidade de porta-ferramentas: 4 peças
- Tamanho da haste da ferramenta: 25 mm
- ID do suporte da ferramenta de perfuração: φ40 mm
- Centro de torre opcional (valor na página): 100 costas (unidade cm conforme tabela original)
- Quantidade de ferramentas (torreta): 8 peças
- Repetibilidade do eixo X/Z: 0.003 mm
- Capacidade do tanque hidráulico: 40 L
- Potência total de carregamento da máquina: 23 kW
- Dimensão (C x L x A): 2261 x 1668 x 1988 mm
- Peso total da máquina: 3180 kg
- Garantia: 18 meses
- Quantidade máxima de encomenda: 1 conjuntos
