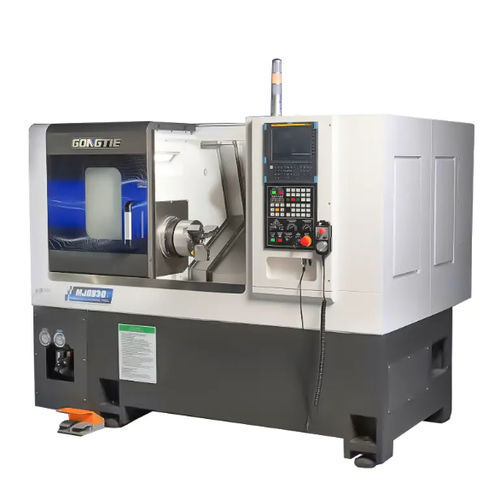

Torno CNC MJ0830

horizontalde 2 eixosde barramento inclinado

O MJ0830 é um torno CNC de bancada inclinada equipado com torreta servo de 12 estações e fuso de acionamento direto de 15 kW (nariz A2-6). Projetado para rigidez, baixa vibração e precisão de usinagem, aceita módulos de automação e acessórios para permitir processamento em duas etapas numa única máquina.

Destaques do produto

• Fuso de acionamento direto de alto desempenho com torque constante e baixas vibrações.
• Resposta rápida em arranque/paragem e variações de velocidade para desempenho de corte estável.
• Torreta servo personalizada de 12 estações com alta rigidez para indexação rápida e torneamento pesado.
• Carro com guia em caixa de alta rigidez; guia linear disponível como opção.
• Contra-ponta hidráulica padrão; contra-ponta hidráulica programável ou sub-fuso opcionais.
• Projetado para integração com automação: alimentadores de barras, robôs, sistemas gantry e dispositivos de manuseio de peças.

Principais componentes e características

• Cama do torno: Leito integrado em ferro fundido HT300 que fornece alta rigidez, suporte estável e evacuação eficiente de cavacos.
• Sistema CNC: Syntec 22TA padrão; FANUC ou SIEMENS opcionais.
• Fuso: Fuso motorizado incorporado com rolamentos NSK/NTN P4, arrefecimento a óleo e torque constante.
• Mandril: Mandril oco hidráulico 8" de 3 castanhas, Ø máximo de aperto 210 mm, superfície tratada e lubrificação direta para precisão de aperto.
• Torreta: Torreta servo 12 estações, altura do centro 100 mm (configurável), compatível com ferramentas acionadas.
• Contra-ponta: Contra-ponta hidráulica (cone MT4), curso do fuso até 100 mm; opção programável disponível.
• Guias e fusos: Guia de rolos PMI 35 mm e fusos de esferas PMI 3210 (X/Z) C3 com lubrificação por óleo para avanços rápidos e longa vida útil.
• Arrefecimento e limpeza: Bomba 2V-30, tanque de grande capacidade e filtragem para fornecimento de fluido de corte e remoção de cavacos.
• Sistemas elétricos e hidráulicos: Componentes Schneider, estação hidráulica Seven Ocean (40 L) e sistema de lubrificação Ishan incluídos.

Opções / acessórios disponíveis

• Controladores CNC: SIEMENS 828D ou FANUC 0i TF.
• Ferramentas acionadas (live tooling), eixo C, mandril indexável.
• Sub-fuso, contra-ponta hidráulica programável.
• Alimentador de barras, alimentação frontal/traseira, bandeja oscilante.
• Integração robótica: braço robótico, sistemas gantry para carga/descarga.
• Sistemas de medição automática, presetadores de ferramentas, coletor de peças, transportador de cavacos, coletor de névoa de óleo, refrigeração de alta pressão.
• Porta automática, interruptor de bloqueio de porta, pedal e outros periféricos de segurança.

Configuração padrão (seleção)

• Leito: Slant horizontal HT300 fundido — China — Qtde: 1
• Sistema CNC: Syntec 22TA — Taiwan — Qtde: 1
• Servomotor: Syntec — Taiwan — Qtde: 1
• Fuso principal: Fuso motorizado Gongtie — China — Qtde: 1
• Motor do fuso: Syntec SMH Series — Taiwan — Qtde: 1
• Codificador do fuso: Syntec — Taiwan — Qtde: 1
• Rolamentos do fuso: NTN — Japão — Qtde: 5
• Sistema de refrigeração do fuso: Xinfu — China — Qtde: 1
• Fusos de esferas: PMI 3210 — Taiwan — Qtde: 2
• Guias: PMI35 roller linear guideway — Taiwan — Qtde: 4
• Motores de eixos: Syntec AM11 — Taiwan — Qtde: 2
• Sistema hidráulico: Seven Ocean — Taiwan — Qtde: 1
• Sistema de lubrificação: Ishan — Taiwan — Qtde: 1
• Sistema de arrefecimento: Luikar — Taiwan — Qtde: 1
• Caixa de ferramentas: Gongtie — China — Qtde: 1
• Componentes baixa tensão: Schneider — França — Qtde: 1

Aplicações

• Usinagem de eixos, componentes de precisão e peças de médio porte para automóvel, máquinas-ferramenta, eletrónica, aeroespacial e indústrias de precisão.

Especificações técnicas

• Modelo: MJ0830
• Diâmetro máx. sobre a bancada (mm): 650
• Diâmetro máx. a tornear (mm): 320
• Comprimento máx. de torneamento (mm): 300
• Curso eixo X (mm): 185
• Curso eixo Z (mm): 351
• Curso contraponta (mm): 270
• Curso canhão contraponta (mm): 100
• Tamanho nariz do fuso: A2-6
• Tamanho mandril hidráulico (pol): 8
• Diâmetro do furo do fuso (mm): 66
• Capacidade barra (int./ext.) (mm): 54 / 40
• Potência do fuso (kW): 15
• Velocidade máx. do fuso (r/min): 0 - 4500
• Torque nominal / máx. do fuso (N·m): 95.5 / 270
• Avanço rápido X/Z (G0) (m/min): 20
• Quantidade porta-ferramentas (pcs): 4 (padrão)
• Tamanho haste ferramenta (mm): 25
• ID suporte ferramenta de mandrilar (mm): φ40
• Altura centro torreta opcional (mm): 100 (traseira)
• Quantidade de ferramentas (pcs): 8 (conforme configuração)
• Repetibilidade X/Z (mm): 0.003
• Capacidade tanque hidráulico (L): 40
• Potência total máquina (kW): 23
• Dimensões (L x W x H) (mm): 1985 x 1668 x 1988
• Peso total (kg): 3280
• Garantia (meses): 18
