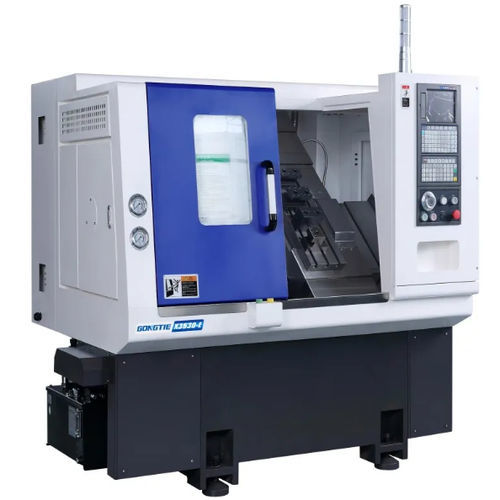

Torno CNC X3530-E

horizontalde 2 eixosde barramento inclinado

Visão geral
O X3530-E é um torno CNC de leito inclinado com sistema rotativo integrado, concebido para torneamento e torneamento-fresagem de peças pequenas e médias. Apresenta leito inclinado a 45°, construção em fundição HT300 e fuso acionado por correia para combinar binário e rigidez em aplicações industriais padrão.

Características principais

• Leito fundido HT300 com inclinação de 45° para rigidez e melhoria na evacuação das aparas.
• Sistema CNC SYNTEC 7TA de série; opções FANUC ou SIEMENS disponíveis.
• Fuso tipo correia: 5,5 kW, máx. 3500 r/min; opção de polias para aumento de binário; rolamentos 3+2 (CSC 7013/7015).
• Parafusos de esferas PMI C3 e guias CSK H para posicionamento e avanço precisos.
• Opções de mandril/collet hidráulico para fixação da peça.
• Estação hidráulica nacional (50 L, 0,75 kW) para mandril e cilindros.
• Sistema de lubrificação 2 L para guias e parafusos com separador de óleo.
• Refrigeração e gestão de aparas: bomba de elevação e reservatório de 38 L; sistema de refrigeração do fuso incluído.
• Componentes elétricos DELIXI; armário elétrico com ar condicionado; drivers e servos Syntec (opcionais FANUC/SIEMENS).
• Vedação interior completa e tampa fechada para segurança e contenção de aparas.

Componentes da máquina

• Cama (bancada): bancada em ferro fundido HT300, pintura stoving, desenhada para rigidez, amortecimento de vibrações e evacuação de aparas.
• Sistema CNC: Syntec 7TA all-in-one; opções FANUC ou SIEMENS para integração e automação.
• Fuso: fuso por correia com nariz A2-5, diâmetro interno 48 mm, arrefecimento por óleo; 5,5 kW, 0–3500 r/min; rolamentos CSC e disposição 3+2.
• Collet & mandril: fixação hidráulica; porta-ferramentas tipo gang com 5 posições e 1 ferramenta ativa lateral; disposição de ferramentas personalizável.
• Guias & parafusos: parafuso PMI 2508 (φ25 mm passo 8 mm) e guias CSK (bloco 25 mm) acionadas por motor AM3.
• Caixa elétrica: drivers Syntec para eixos, componentes DELIXI e ar condicionado para controlo térmico.
• Sistema hidráulico: componentes locais/Taiwan; estação hidráulica 50 L, 0,75 kW para mandril e cilindros.
• Lubrificação & arrefecimento: unidade de lubrificação 2 L, bomba de elevação e reservatório de 38 L; arrefecimento do fuso incluído.

Configuração padrão (resumo)

• Bancada: HT300 fundido.
• Sistema CNC: Syntec 7TA (1 conjunto).
• Servomotores/acionamentos & fuso: componentes Syntec.
• Fuso principal: fuso por correia (1 conjunto) com motor Syntec.
• Parafusos & guias: PMI (2 pcs) e CSK (4 pcs).
• Sistema hidráulico: Xingyuan (1 conjunto).
• Itens incluídos: ferramenta viva rotativa, sistema de lubrificação Tongshi, sistema de refrigeração do fuso, proteções completas.

Aplicações

• Usinagem geral, componentes automotivos, peças para máquinas têxteis, componentes eletrónicos, usinagem de precisão, indústria de refrigeração, processamento de peças 3C e outras aplicações industriais de torneamento e torneamento-fresagem.

Características / especificações técnicas

• Diâmetro máx. sobre a cama: 420 mm
• Diâmetro máx. de viragem: 100 mm
• Máx. comprimento de viragem: 120 mm
• Curso eixo X: 350 mm
• Curso eixo Z: 300 mm
• Diâmetro do furo do fuso: 48 mm
• Furo do cilindro: 36 mm
• Potência do motor do fuso: 5,5 kW
• Velocidade fuso (nom./máx.): 3500 r/min
• Binário fuso (nom./máx.): 34 / 47 N·m
• Quantidade de porta-ferramentas: 5
• Suporte para ferramentas de mandrilar: φ20 mm
• Avanço rápido X / Z: 20 / 20 m/min
• Repetibilidade eixos: 0,005 mm
• Potência total máquina: 8 kW
• Dimensões (C x L x A): 1800 x 1450 x 1610 mm
• Peso total: 1760 kg
• Garantia: 12 meses
