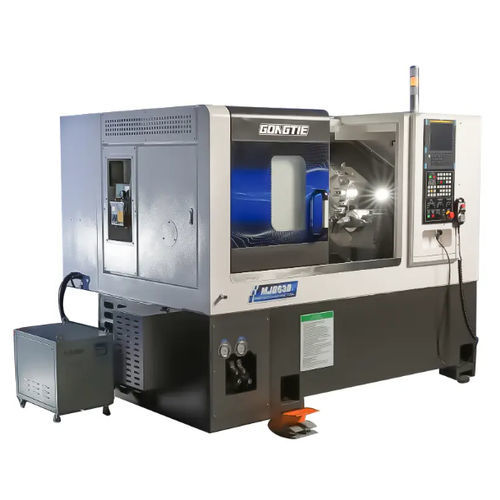

Torno CNC MJ0630

horizontalde 2 eixosde barramento inclinado

O MJ0630 é um torno CNC de leito inclinado de alta precisão concebido para usinagem rígida e estável, com possibilidade de processamento em duas etapas através de um subeixo opcional. A construção integra fuso de acionamento direto, cama em ferro fundido HT300 e torre servo de 12 posições para aplicações de produção exigentes.

Principais características

• Fuso de acionamento direto que fornece binário estável, baixa vibração e aceleração rápida.
• Torre servo personalizada de 12 posições para indexação rápida de ferramentas e usinagem pesada.
• Carro com guia de caixa de alta rigidez (guia linear opcional) para resistência a vibrações e estabilidade no usinamento.
• Contra-ponta hidráulica de série; contra-ponta hidráulica programável ou subeixo opcional para habilitar processamento em duas etapas e melhorar o manuseio de peças.
• Mandril oco hidráulico de 6 polegadas com lubrificação direta e superfícies endurecidas e retificadas.

Componentes e conjuntos

• Cama: Cama integrada em ferro fundido HT300 projetada para carregamento de peças completas, escoamento eficiente de cavacos e suporte anti-vibração; pintura por estufa de alta temperatura.
• Sistema CNC: Syntec 22TA padrão; FANUC ou SIEMENS opcionais conforme necessidade.
• Fuso: Fuso com motor síncrono incorporado, rolamentos NSK/NTN P4, nariz A2-5 e arrefecimento por óleo para binário contínuo e baixa vibração.
• Torreta: Torreta servo de 12 posições com alta rigidez, adequada para torneamento de precisão e operações pesadas.
• Guias: Guia de rolos PMI 35 mm ou guia linear opcional para altas cargas e alimentação precisa.
• Fuso de esferas: Parafusos PMI 3210 para eixos X/Z (C3), lubrificados e arrefecidos por óleo, acionados por servomotores de 3,0 kW.
• Hidráulica e lubrificação: Estação hidráulica Seven Ocean (40 L) e sistema de lubrificação Ishan 2 L com lubrificação circular para guias e parafusos.
• Refrigeração e limpeza: Bomba 2V-30, reservatório de grande capacidade e filtração em estágios para arrefecimento e gestão de cavacos.
• Elétrico: Quadro elétrico completo com intertravamento de segurança e trocador de calor; componentes Schneider de baixa tensão.

Opções e automação

• Controladores opcionais: SIEMENS 828D ou FANUC 0i TF.
• Ferramentas acionadas (live tooling), índice do eixo C, mandril indexável, pinças ou mandris hidráulicos.
• Automação: alimentador de barras, braços robóticos, robôs gantry para carga/descarga, transportadores de cavacos, bandeja oscilante, sistemas de carregamento gantry.
• Periféricos: sopro de ar, refrigeração de alta pressão, sistema de medição automática, medição de ferramentas, porta automática, coletor de névoa oleosa, pedal, pistola de água.

Aplicações

• Máquinas gerais, componentes automotivos, eletrónica 3C, máquinas de precisão, indústria do frio, aeroespacial e outras aplicações de torneamento industrial que exigem rigidez e precisão.

Caractéristiques / spécifications techniques

• Modelo: MJ0630
• Diâmetro máx. sobre a cama: 650 mm
• Diâmetro máx. de usinagem: 320 mm
• Comprimento máx. de usinagem: 300 mm
• Curso eixo X: 185 mm
• Curso eixo Z: 351 mm
• Curso do cabeçote móvel: 270 mm
• Curso da manga do cabeçote móvel: 100 mm
• Tamanho do nariz do fuso: A2-5
• Tamanho do mandril hidráulico: 6 polegadas
• Diâmetro do furo do fuso: 56 mm
• Capacidade máx. de barras (int./ext.): 45 / 35 mm
• Potência do motor do fuso: 13.4 kW
• Velocidade máx. do fuso: 0–5000 r/min
• Binário nominal / máx.: 64 / 120 N·m
• Deslocamento rápido X/Z (G0): 20 m/min
• Quantidade de porta-ferramentas (padrão): 4 (haste da ferramenta 25 mm)
• ID do suporte de ferramentas para mandrinar: φ40 mm
• Altura opcional do centro da torre: 100 mm (traseira)
• Ferramentas (opcional): 8 peças
• Repetibilidade X/Z: 0.003 mm
• Capacidade do tanque hidráulico: 40 L
• Potência total de carga da máquina: 23 kW
• Dimensões (C x L x A): 1985 x 1668 x 1988 mm
• Peso total da máquina: 2980 kg
• Garantia: 18 meses
