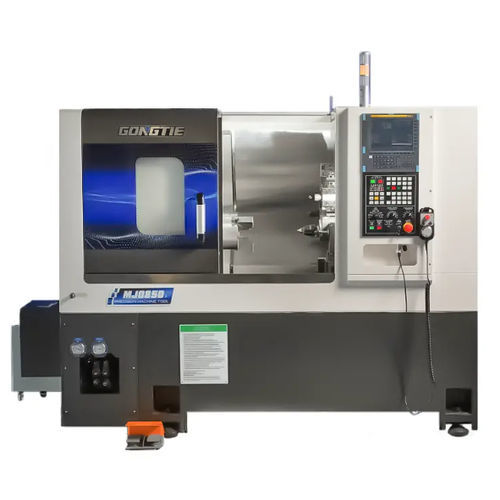

Torno CNC MJ0850horizontalde barramento inclinadoA2-6
Guardar nos favoritos
Comparar
Características
- Tipo de acionamento
- CNC
- Orientação do eixo-árvore
- horizontal
- Estrutura
- de barramento inclinado
- Nariz do eixo-árvore
- A2-6
- Número de ferramentas
- 12 ferramentas, 8 ferramentas
- Sistema de transmissão
- com servoacionamento
- Aplicações
- para aplicações automotivas, para aplicações aeroespaciais, de produção
- Performance
- de alta precisão, de alta rigidez
- Função combinada
- de fresagem
- Opções e acessórios
- com carga/descarga automática, com robô de pórtico, com alimentador de barras integrado
- Diâmetro
600 mm
(23,62 in)- Velocidade de rotação
MÍN: 0 rpm
(0 rad.min-1)MÁX: 4.500 rpm
(28.274,334 rad.min-1)- Comprimento máx. peças
500 mm
(20 in)- Diâmetro máx. corte
320 mm
(13 in)- Diâmetro máx. barras
40 mm, 50 mm
(2 in, 2 in)- Curso X
185 mm
(7 in)- Curso Z
556 mm
(22 in)- Avanço rápido no eixo X
20 m/min
- Avanço rápido no eixo Z
20 m/min
- Potência nominal
15 kW
(20,4 hp)- Torque máximo
91 Nm, 260 Nm
(67 ft.lb, 192 ft.lb)- Capacid. tanque do fluido de corte
40 l
(11 gal)- Comprimento total
2.261 mm
(89 in)- Largura total
1.668 mm
(66 in)- Altura total
1.760 mm
(69 in)- Peso
3.200 kg
(7.055 lb)
Descrição
Visão geral
Principais características
Peças e componentes
Aplicações e opções
Especificações técnicas
- O MJ0850 é um torno-fresadora CNC de leito inclinado horizontal concebido para operações integradas de torneamento e fresagem em produção industrial. Combina cama fundida HT300, fuso elétrico síncrono e torreta servo com contraponto hidráulico para trabalhos automatizados e de grande carga.
Principais características
- Cama integrada em ferro fundido HT300 para elevada rigidez e amortecimento de vibrações.
- Sistema CNC Syntec 22TA (FANUC ou SIEMENS opcionais) para programação e controlo.
- Fuso síncrono 15 kW com rolamentos NSK P4, arrefecimento por óleo e precisão de binário/posicionamento.
- Mandril hidráulico oco 8" (3 maxilas) com passagem por fuso; diâmetro do furo do fuso Ø66 mm.
- Torreta servo 12 posições (altura do centro 100 mm) para indexação rápida e usinagem pesada.
- Parafusos de esferas PMI 3210 e guias de rolos PMI MSR35R-P para alimentação e posicionamento de alta precisão.
- Estação hidráulica Seven Ocean 40 L (1,5 kW) para funções hidráulicas.
- Sistema de lubrificação por óleo 2 L e arrefecimento/filtragem com bomba 2V-60 e depósito 120 L.
- Cobertura totalmente fechada e vedação interior em aço inoxidável para gestão de cavacos e segurança.
- Componentes elétricos Schneider e permutador de calor no quadro elétrico.
Peças e componentes
- Cama: HT300 fundido integral, pintura de estufa, concebida para carga total de peças e transporte de cavacos.
- Sistema CNC: Syntec 22TA padrão; FANUC ou SIEMENS opcionais.
- Fuso: fuso elétrico síncrono incorporado, rolamentos NSK P4, arrefecimento por óleo, baixa vibração e controlo preciso do binário.
- Mandril: mandril oco hidráulico 8", superfícies endurecidas e rectificadas, lubrificação direta para elevada precisão de aperto.
- Torreta: torreta servo 12 posições, centro 100 mm, suporta haste de ferramenta φ25 mm e suporte de furação ID φ40 mm.
- Contraponto: contraponto hidráulico com cone MT4, curso 470 mm, curso do mandril 100 mm.
- Guias & parafuso de esferas: guias de rolos PMI 35 mm e parafuso PMI 3210 para eixos X/Z com lubrificação e arrefecimento por óleo.
- Estação hidráulica: Seven Ocean 40 L, 1,5 kW.
- Arrefecimento e limpeza: bomba de elevação 2V-60, depósito de grande capacidade e sistema de filtragem.
- Caixa elétrica: componentes Schneider, interruptor de segurança e permutador de calor.
Aplicações e opções
- Adequado para automóvel, aeronáutica, eletrónica, refrigeração, maquinaria de precisão e produção de peças torneadas.
- Opções disponíveis: controladores FANUC/SIEMENS, ferramentas rotativas (live tooling), alimentador de barras, integração robótica, transportadores de cavacos, portas automáticas, sistemas de medição de ferramentas, indexação eixo C, etc.
Especificações técnicas
- Modelo: MJ0850
- Diâmetro máx. de oscilação sobre a cama: 600 mm
- Diâmetro máx. de usinagem: 320 mm
- Comprimento máx. de usinagem: 500 mm
- Corsa eixo X: 185 mm
- Deslocamento eixo Z: 556 mm
- Viagem do contraponto: 470 mm
- Curso do mandril do contraponto: 100 mm
- Tamanho do nariz do fuso: A2-6
- Mandril hidráulico: 8 polegadas
- Diâmetro do furo do fuso: 66 mm
- Capacidade máx. de barras (int./ext.): 50 / 40 mm
- Potência do fuso: 15 kW
- Velocidade máx. do fuso: 0–4500 r/min
- Binário nominal / máx.: 91 / 260 N·m
- Avanço rápido X/Z: 20 / 20 m/min
- Quantidade de porta-ferramentas: 4 (configuração padrão)
- Tamanho do cabo da ferramenta: 25 mm
- ID suporte de ferramenta de furação: φ40 mm
- Altura do centro da torre (opcional): 100 mm
- Quantidade de ferramentas (torreta): 8 peças
- Repetibilidade X/Z: 0.003 mm
- Capacidade do tanque hidráulico: 40 L
- Potência total da máquina: 23 kW
- Dimensões (C x L x A): 2261 x 1668 x 1760 mm
- Peso total: 3200 kg
- Garantia: 12 meses
- MOQ: 1 unidade
