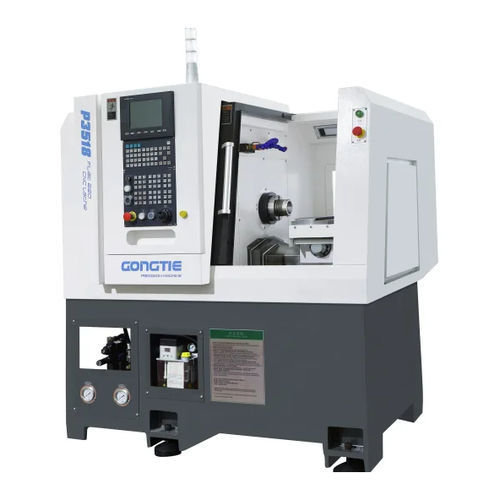

Torno CNC P3518horizontalde 2 eixoscom mesa plana
Guardar nos favoritos
Comparar
Características
- Tipo de acionamento
- CNC
- Orientação do eixo-árvore
- horizontal
- Número de eixos
- de 2 eixos
- Estrutura
- com mesa plana
- Nariz do eixo-árvore
- A2-5
- Sistema de transmissão
- com acionamento direto
- Aplicações
- para produção de peças pequenas
- Performance
- de alta precisão
- Função combinada
- de fresagem
- Opções e acessórios
- com alimentador de barras integrado
- Diâmetro
360 mm
(14,17 in)- Velocidade de rotação
6.000 rpm
(37.699,112 rad.min-1)- Comprimento máx. peças
100 mm
(4 in)- Diâmetro máx. corte
100 mm
(4 in)- Diâmetro máx. barras
25 mm, 35 mm
(1 in, 1 in)- Curso X
320 mm
(13 in)- Curso Z
175 mm
(7 in)- Avanço rápido no eixo X
20 m/min
- Avanço rápido no eixo Z
20 m/min
- Potência nominal
8,5 kW
(11,6 hp)- Torque máximo
22 Nm, 76 Nm
(16 ft.lb, 56 ft.lb)- Capacid. tanque do fluido de corte
38 l
(10 gal)- Comprimento total
1.595 mm
(63 in)- Largura total
1.428 mm
(56 in)- Altura total
1.700 mm
(67 in)- Peso
1.600 kg
(3.527 lb)
Descrição
Visão geral
Principais componentes e características
Especificações técnicas
Configuração padrão e opções
- O P3518 é um torno CNC de bancada plana concebido para usinagem de peças pequenas com alta precisão, oferecendo rigidez, estabilidade térmica e integração em linhas de automação.
- Controle CNC padrão: Syntec 22TA (FANUC ou SIEMENS opcionais).
Principais componentes e características
- Bancada em ferro fundido HT300 com revestimento resistente ao calor para elevada rigidez e amortecimento de vibrações.
- Eixo síncrono com acionamento direto e refrigeração a óleo para binário constante, baixas vibrações e posicionamento preciso (alés. φ48 mm, flange A2-5).
- Porta-ferramentas em gangue de 5 posições adequado para operações combinadas de torneamento e fresamento em peças pequenas.
- Fuso de esferas e guias lineares PMI (qualidade C3) para alimentação e posicionamento precisos.
- Sistema hidráulico de aperto e unidade hidráulica externa (Seven Ocean) para funções de fixação e contraponto; tanque hidráulico 20 L.
- Sistema de lubrificação frontal a óleo (2 L) e bomba de refrigeração com reservatório de 38 L para arrefecimento de ferramenta e evacuação de cavacos.
- Componentes elétricos de baixa tensão Schneider e painel elétrico climatizado para proteção térmica.
- Máquina totalmente carenada com fechamento interior para segurança e limpeza da oficina.
Especificações técnicas
- Modelo: P3518
- Diâmetro máximo sobre bancada: 360 mm
- Diâmetro máximo de torneamento: 100 mm
- Comprimento máximo de torneamento: 100 mm
- Altura do centro (fuso → mesa de ferramentas): 50 mm
- Altura do centro (fuso → chão): ≈1080 mm
- Curso do eixo X: 320 mm
- Curso do eixo Z: 175 mm
- Boca do fuso: A2-5
- Apertagem hidráulica (pinça/mordente): 35
- Diâmetro do furo do fuso: 48 mm
- Capacidade máxima de barra (interna/externa): 35 / 25 mm
- Potência do motor do fuso: 8,5 kW
- Velocidade nominal máxima do fuso: 6000 rpm
- Torque nominal máximo do fuso: 22 / 76 N·m
- Avanço rápido X/Z (G0): 20 m/min
- Número de posições de ferramenta: 5
- Tamanho do cabo do cortador: 16 mm
- Suporte para ferramentas de furação: φ20 mm
- Repetibilidade dos eixos X/Z: 0,003 mm
- Capacidade do reservatório de refrigeração: 38 L
- Capacidade do reservatório hidráulico: 20 L
- Potência instalada da máquina: 12 kW
- Dimensões (C × L × A): 1595 × 1428 × 1700 mm
- Peso total da máquina: 1600 kg
- Garantia: 18 meses
Configuração padrão e opções
- Padrão: bancada HT300, CNC Syntec, servomotores Syntec AM3, fuso motorizado, fusos de esferas e guias PMI, unidade hidráulica Seven Ocean, lubrificação automática, bomba e reservatórios de refrigeração, componentes elétricos Schneider.
- Opções: CNC FANUC ou SIEMENS, variantes de rolamentos do fuso, mandril hidráulico, interfaces de automação para alimentação de barras / manuseio de peças, configurações de ferramentas personalizadas.
