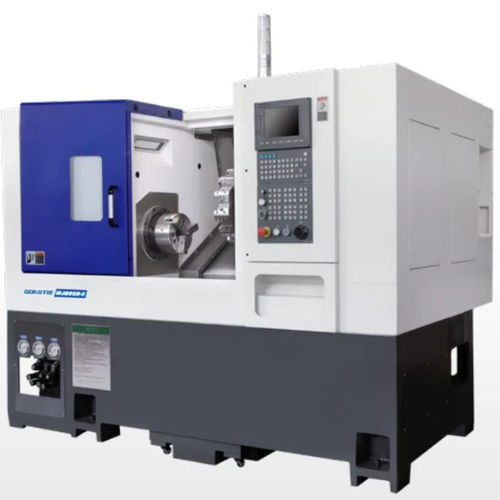

Torno CNC MJ0850-E

horizontalde 2 eixosde barramento inclinado

Visão geral

A MJ0850-E é um torno CNC de leito inclinado, tipo horizontal, concebido para desbaste pesado e torneamento de precisão. Combina um leito em ferro fundido HT300 com torreta servo de 12 estações e fuso acionado por correia para operações industriais estáveis.

Componentes principais e destaques

• Leito: leito inclinado integrado em ferro fundido HT300 para elevada rigidez, carregamento de peça inteira e evacuação eficiente de cavacos.
• Sistema CNC: SYNTEC 7TA (opção: FANUC ou SIEMENS) com programação acessível e funções avançadas.
• Fuso: 11 kW, nariz A2-6, arrefecimento por óleo e rolamentos de precisão NSK/NTN P4 para corte pesado.
• Mandril: mandril hidráulico oco 8" de 3 maxilas, lubrificação direta; furo do fuso Φ66 mm (passagem de barra 51 mm).
• Torreta: torreta servo 12 estações, altura do centro 100 mm, troca rápida de ferramentas e elevada rigidez.
• Guias e fusos: guias de rolos PMI 35 mm e fusos de esferas PMI 3210-C3 para precisão de posicionamento e longa vida útil; lubrificação e arrefecimento dos fusos.
• Hidráulica e lubrificação: estação hidráulica 40 L, contraponto hidráulico MT4, sistema de lubrificação 2 L, tanque de 120 L e bomba 2V-30 para fluido de corte.
• Elétrico e segurança: quadro elétrico completo (Delixi indicado), bloqueios de segurança e trocador de calor; chapa interna em aço inox e cobertura total da máquina.

Configuração padrão e acessórios (resumo)

• Corpo da máquina: leito inclinado HT300 em ferro fundido.
• Controlador CNC: SYNTEC 7TA (opção FANUC / SIEMENS).
• Fuso: acionamento por correia, arrefecido a óleo (11 kW, A2-6).
• Fusos de esferas PMI 3210 e guias de rolos PMI 35 mm.
• Torreta servo 12 estações (altura centro 100 mm) e mandril hidráulico oco 8" de 3 maxilas.
• Contraponto hidráulico MT4, estação hidráulica 40 L, sistema de lubrificação 2 L, tanque 120 L e bomba 2V-30.
• Componentes elétricos padrão (Schneider/Delixi indicados), caixa de ferramentas, luzes de trabalho/aviso; chapa interna em inox e cobertura completa.

Aplicações

• Torneamento de peças gerais e de precisão para automóvel, aeroespacial, máquinas industriais, eletrónica e sectores metálicos.

Características técnicas

• Modelo: MJ0850-E
• Diâmetro máx. sobre o leito: Φ650 mm
• Diâmetro máx. de usinagem: Φ320 mm
• Comprimento máx. de usinagem: 500 mm
• Cursa eixo X: 185 mm
• Cursa eixo Z: 556 mm
• Deslocamento do carro (max): 470 mm
• Cursa da manga da contraponta (max): 100 mm
• Nariz do fuso: A2-6
• Furo do fuso: Φ66 mm (passagem de barra 51 mm)
• Potência do fuso: 11 kW
• Gama de rotações do fuso: 0~3000 rpm
• Tamanho do mandril hidráulico: 8 polegadas
• Altura do centro da torre servo: 100 mm
• Estações da torre servo: 12 pcs
• Tamanho do haste da ferramenta: 25 mm
• ID portaferramenta de mandrilar: Φ40 mm
• N.º de porta-ferramentas: 4
• Avanço rápido X/Z: 20 m/min
• Repetibilidade X/Z: 0.003 mm
• Capacidade do tanque hidráulico: 40 L
• Potência motor estação hidráulica: 1.5 kW
• Capacidade lubrificação óleo: 2 L
• Potência total máquina: 18 kW
• Dimensões (C×L×A): 2262 × 1668 × 1760 mm
• Peso total da máquina: 3200 kg
• Garantia: 12 meses
