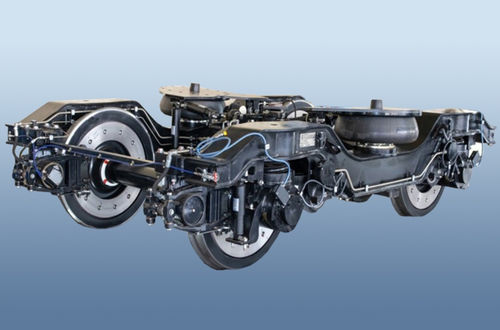

Bogie para vagão 68-7090-02/03

1520 mmfreio a discode dois eixos

O bogie biaxial sem berço do tipo não motorizado mod. 68-7090-02/03 é projetado para rodar sob carros de trem a diesel em ferrovias de bitola de 1520 mm com uma velocidade de projeto de 140 km/h. O bogie está equipado com: - Conjuntos de rodas com caixas de eixo e discos de freio de roda; - Molas helicoidais da suspensão primária da caixa de eixo; - Molas pneumáticas da suspensão central (secundária); - Amortecedores de vibração hidráulicos - verticais e horizontais; - Elementos de freio a disco; - Dispositivo de torção; - Um sistema eletrônico que inclui sensores do dispositivo antideslizante, sensores para monitorar o aquecimento das caixas de eixo e sensores do sistema КЛУБ-У; - Sistema de lubrificação automática centralizada de flange (ACCS). CARACTERÍSTICAS TÉCNICAS Nome do parâmetro e tamanho | Unidades | Valor normativo --- | --- | --- Massa | kg | 7200 Base | mm | 2560 Largura da via | mm | 1520 Velocidade de projeto | km/h | 140 Indicador de suavidade de condução, não mais | | 2,9 Carga estática máxima do conjunto de rodas no trilho, não mais | kN (tf) | 196,0 (20,0) Dimensões gerais: - comprimento - largura - altura | mm | 4253 2900 1050 Diâmetro da roda | mm | 957
