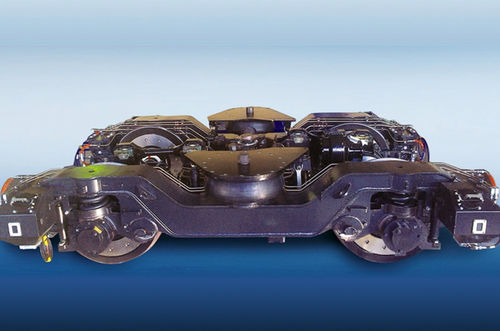

Bogie para locomotivas 68-7085

1520 mmfreio a discomotorizado

O bogie biaxial motorizado do tipo sem berço 68-7085 é projetado para ser utilizado sob trens a diesel com caixas de câmbio hidromecânicas operando em ferrovias de bitola de 1520 mm a uma velocidade de projeto de 140 km/h. O bogie está equipado com: - Conjuntos de rodas com caixas de eixo, discos de freio de roda e caixas de câmbio montadas na parte central do eixo; - Molas helicoidais da suspensão primária da caixa de eixo; - Molas pneumáticas da suspensão central (secundária); - Amortecedores hidráulicos de vibração - verticais e horizontais; - Elementos de freio a disco; - Dispositivo de torção; - Um sistema eletrônico que inclui sensores do dispositivo antideslizante, sensores do sistema de controle de aquecimento para caixas de eixo e sensores do sistema КЛУБ-У; - Sistema de alimentação de areia na zona de contato da roda com o trilho. CARACTERÍSTICAS TÉCNICAS Nome do parâmetro e tamanho | Unidades | Valor normativo --- | --- | --- Massa | kg | 9200 Base | mm | 2 560 Bitola ferroviária | mm | 1 520 Velocidade de projeto | km/h | 140 Indicador de suavidade de condução, não mais | | 2,8 Carga estática máxima do conjunto de rodas no trilho, não mais | kN (tf) | 196,0 (20,0) Dimensões gerais: - comprimento - largura - altura | mm | 4300 3010 1050 Diâmetro da roda | mm | 957
