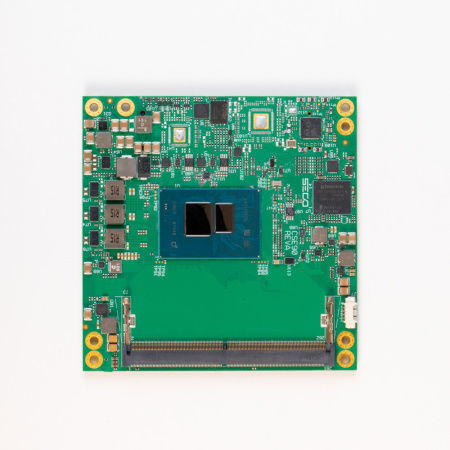

Computador em módulo COM Express SOM-COMe-CT6-ADL-N

COM Express CompactIntel® AtomIntel® Core™ i3-N305

Visão geral
Módulo compacto COM Express® 3.1 Tipo 6 SOM-COMe-CT6-ADL-N com processadores Intel Atom® x7000RE (Alder Lake N) e compatível com as séries Intel N e Core i3 N305. Projetado para aplicações embarcadas e industriais que exigem baixo consumo, multi-display e suporte TSN em formato 95 x 95 mm.

Destaques

• CPU: Intel® Atom® x7000E, série Intel® Processor N e opção Intel® Core™ i3 N305
• Gráficos: Intel® Gen12 UHD integrado até 32 EU, suporte a até 3 displays independentes
• Memória: 1 slot SO-DIMM DDR5, suporte DDR5-4800 IBECC, até 16 GB
• Rede: controlador NBase-T GbE com 2,5GbE e suporte TSN

Kit de avaliação
Kit de avaliação disponível com placa carrier, memória, fonte de alimentação, cabos, mídia de armazenamento e solução térmica para prototipagem e testes imediatos. Preço a partir de 529,90 €.

Segurança e software

• Secure Boot para integridade da plataforma
• Atualizações OTA para distribuição remota de software
• Monitoramento do dispositivo para acompanhamento contínuo de estado e atividade
• Integração Clea OS (Yocto) para builds de SO seguros e personalizáveis
• Suporte a Docker para implantação de aplicações em contêineres

Especificações técnicas

• Produto: Módulo COM Express® 3.1 Tipo 6 compacto, SOM-COMe-CT6-ADL-N (Alder Lake N)
• Exemplos de CPU: Intel Atom® x7425E (Quad Core 1,5 GHz, Turbo 3,4 GHz, 12 W TDP), x7213E (Dual Core 1,7 GHz, Turbo 3,2 GHz, 10 W TDP), x7211E (Dual Core 1,0 GHz, Turbo 3,2 GHz, 6 W TDP); Intel® Core™ i3-N305 (oito núcleos 1,0/1,8 GHz, Turbo 3,8 GHz, 9/15 W TDP); variantes N200/N97/N50
• Memória: 1x SO-DIMM DDR5, DDR5-4800 IBECC, até 16 GB
• Gráficos e displays: Intel® Gen12 UHD até 32 EU; até 3 displays independentes; 2x DDI (DP/HDMI/DP Alt-Mode Type-C), 1x DDI (DP/HDMI), 1x eDP ou opção LVDS
• Resolução de vídeo: HDMI até 4K@60Hz (HDMI 2.0b); DP 1.4 / eDP 1.4 até 4096x2304@60Hz; LVDS até 1920x1200@60Hz
• Armazenamento: Até 2x SATA Gen3; eMMC 5.1 opcional soldado
• USB & PCIe: Até 2x USB 10 Gbps, opcional 3x USB 5 Gbps, 8 portas Hi-Speed USB; até 6 lanes PCIe Gen3
• Áudio & periféricos: Áudio HD, SoundWire, 2x UART, SPI, 2x I2C, SMBus, gestão de ventoinha e térmica; eSPI/LPC opcional, TPM 1.2/2.0, LID#/SLEEP#/PWRBTN#, watchdog, 4x GPI, 4x GPO, 2x CSI opcional
• Rede: 1x Ethernet NBase-T (MaxLinear GPY211/215) com 2,5GbE e TSN
• Alimentação: +12 VDC ±10%, +5VSB opcional, +3VRTC
• Sistemas operacionais: Microsoft® Windows 10 IoT Enterprise 2019/2021 LTSC, Clea OS (Yocto)
• Temperatura de operação: Comercial 0°C a +60°C; Industrial -40°C a +85°C (medido no heatspreader SECO)
• Dimensões: 95 x 95 mm
• Códigos de exemplo: ME90-2130-2122-C1 (i3-N305, eMMC 64GB, TPM 2.0, Temp. comm.); ME90-3100-2122-C1 (x7211E); ME90-5100-1121-C1 (N97); ME90-7100-1201-C1 (N50)
