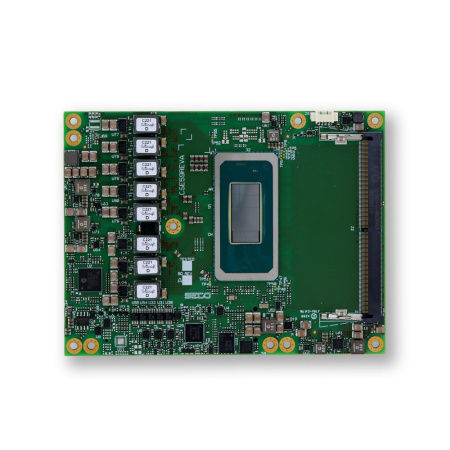

Computador em módulo COM Express PN-SOM-COMe-BT6-ARL

Intel® Core™ UltraHDMIDisplay Port

Visão geral
Módulo COM Express Rel. 3.1 Type 6 Basic (E59) SOM-COMe-BT6-ARL baseado em processadores Intel® Core™ Ultra Series 2 (Arrow Lake) nas variantes H e U. Concebido para aplicações embarcadas que exigem desempenho CPU/GPU, múltiplas saídas de vídeo e ampla conectividade I/O e PCIe.

Destaques

• CPU: Intel® Core™ Ultra Processors (Series 2), SKUs H e U
• Gráficos: Intel® Xe LPG+ integrado (até 8 Xe cores / 128 EU)
• Memória: 2x DDR5 SO-DIMM, suporte IBECC, até 64 GB (DDR5-6400)
• Conectividade: 1x NBase-T 2.5GbE (Intel® I226), até 2x USB4 Gen2, 4x USB 10 Gbps, 8x Hi-Speed USB, até 20 pistas PCIe Gen4

Ecrã & Vídeo

• Interfaces de vídeo: 3x DDI (DP/HDMI), 1x eDP ou LVDS (opções de fábrica), 2x canais MIPI CSI (opção)
• Resoluções máximas: HDMI® até 8K60 (HDMI® 2.1); DP 2.1 até 8K60 / 5K120; eDP 1.4b até 4K120 HDR; até 4 displays 4K60 independentes

Armazenamento & Expansão

• Armazenamento: NVMe SSD opcional soldado onboard (PCIe x4) até 512 GB; alternativa de fábrica: até 2x SATA Gen3.2
• PCIe: 1x PEG Gen4 x8 (H series) ou 1x PEG Gen4 x4 (alternativa); até 8 pistas PCIe Gen4 configuráveis em x4/x2/x1

Áudio, Série & Outras I/O

• Áudio: interface HD audio; SoundWire
• Série: 2x UART
• Outras interfaces: SPI, I2C, SMBus, eSPI ou LPC (alt. fábrica), TPM 2.0 (opção), LID#/SLEEP#/PWRBTN#, watchdog, 4x GPI, 4x GPO, gestão térmica e de ventoinha

Alimentação, SO & Ambiental

• Alimentação: principal +8 Vdc ÷ +20 Vdc; auxiliar +5VSBY, +3VRTC
• Sistemas operativos: Windows 10 IoT Enterprise (2019 & 2021 LTSC); Yocto (Kirkstone)
• Temperatura de operação: 0 °C a +60 °C (versão comercial)
• Dimensões: 125 x 95 mm (COM Express Basic, Type 6)

Segurança & Funcionalidades de software

• Secure Boot integrado para garantir a integridade da plataforma
• Atualizações OTA para distribuição remota e segura do software
• Monitorização e gestão do dispositivo (integração Clea)
• Integração de OS baseada em Yocto e suporte Docker para aplicações conteinerizadas

Especificações técnicas

• Modelo: SOM-COMe-BT6-ARL (COM Express Rel. 3.1 Type 6 Basic, E59)
• Variantes CPU: ex. 285H, 265H, 235H (H-SKUs) e 265U, 235U (U-SKUs) com opções vPRO
• Memória: 2x DDR5 SO-DIMM, até 64 GB, suporte IBECC
• Gráficos: Intel® Xe LPG+ até 8 Xe cores (128 EU), até 4 displays
• Vídeo: HDMI® 2.1, DP 2.1, eDP 1.4b, MIPI CSI (opcional)
• Armazenamento: NVMe onboard opcional (PCIe x4) até 512 GB; até 2x SATA Gen3.2 (alt.)
• Rede: 1x NBase-T (Intel I226) 2.5GbE
• USB: até 2x USB4 Gen2, 4x USB 10Gbps, 8x Hi-Speed USB
• PCIe: PEG x8 Gen4 (H only) ou PEG x4 Gen4 (alt), +8 lanes Gen4
• Série/outros: 2x UART, SPI, I2C, SMBus, TPM 2.0 (opt), watchdog, GPI/GPO
• Alimentação: +8V ÷ +20V principal; aux +5VSBY, +3VRTC
• OS: Windows 10 IoT Enterprise (2019/2021 LTSC), Yocto Kirkstone
• Temperatura: 0 °C ÷ +60 °C
• Dimensões: 125 x 95 mm
• Part number: PN-SOM-COMe-BT6-ARL
