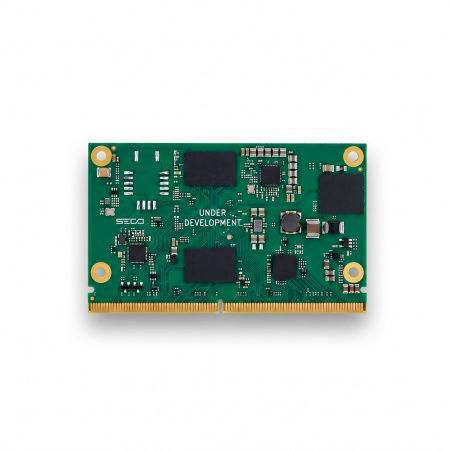

Computador em módulo SMARC® Rel. 2.1.1 SMARC® Rel. 2.1.1 SOM-SMARC-Dragonwing-IQ8

QualcommLVDSUSB 2.0

Visão geral
Módulo SMARC® Rel. 2.1.1 para aplicações edge/embedded com processadores Qualcomm® Dragonwing™ IQ8. Projetado para integração em placa carrier SMARC compatível.

Destaques

• CPU Qualcomm® Dragonwing™ IQ8 QCS8275-AA; QCS8275-AC
• IA Qualcomm® Hexagon™ Embedded NPU até 40 TOPS
• Memória Até 32GB LPDDR5/LPDDR5X soldada
• Conectividade 1x Gigabit Ethernet; 1x 2.5 Gigabit Ethernet

Segurança e Software

• Secure Boot integrado para garantir a integridade do sistema desde a primeira inicialização
• Atualizações OTA para distribuição remota e segura de software
• Monitoramento e gestão do dispositivo
• Integração de SO baseada em Yocto (Clea OS, Yocto Linux); compatibilidade com Arduino
• Suporte Docker para aplicações em containers
• Segurança: TPM 2.0 (SLB9678), compatível FIPS 140-3

Vídeo & Multimídia

• GPU Adreno™ A623 até 877 MHz
• 2 ecrãs independentes: DP 1.4 4K@120Hz; LVDS Single/Dual (max 1920x1200@60Hz) ou DSI 4-lane 4K@120Hz (opção de fábrica)
• MIPI-CSI: 1x 2-lane + 2x 4-lane com I2C dedicado
• Suporte de vídeo até 2x 4K@120Hz

Armazenamento & Memória

• UFS 3.1 Gen4 2-lane soldado on-board até 1TB (dispositivo de boot)
• Interface SDIO (dispositivo de boot)
• Até 32GB LPDDR5/LPDDR5X soldada

Conectividade & E/S

• Rede: 1x Gigabit Ethernet; 1x 2.5 Gigabit Ethernet
• USB: até 5x USB 2.0; opções para 2x USB SS 5Gbps ou 1x USB SS 10Gbps
• PCIe: 1x PCIe x4 Gen4 ou 2x PCIe x2 Gen4 (opção fábrica)
• Áudio: 2x I2S
• Serial: 2x UART 4-fios; 2x UART 2-fios
• Outros: Boot SPI; SPI; QSPI; I2C PMIC (SMBus); I2C; 8x GPIO; JTAG; ACPI

Observações do produto
Módulo conforme SMARC Rel. 2.1.1; requer placa carrier compatível para acesso completo às E/S. Aplicações alvo: edge computing industrial, HMI, visão e inferência AI no edge.

Especificações técnicas

• Descrição: SMARC® Rel. 2.1.1 module with Qualcomm® IQ8 Applications Processors
• CPU: Qualcomm® Dragonwing™ IQ8 QCS8275-AA; QCS8275-AC
• Memória: Até 32GB LPDDR5/LPDDR5X soldada
• Gráficos: Adreno™ A623 GPU até 877MHz
• Interfaces de vídeo: DP 1.4 4K@120Hz; LVDS Single/Dual (max 1920x1200@60Hz) ou DSI 4-lane 4K@120Hz (opção)
• Resolução vídeo: Até 2x 4K@120Hz
• Armazenamento: UFS 3.1 Gen4 2-lane até 1TB (boot); SDIO
• Rede: 1x Gigabit Ethernet; 1x 2.5 Gigabit Ethernet
• USB: Até 5x USB 2.0; opções SS
• PCI: 1x PCI-e x4 Gen4 ou 2x PCI-e x2 Gen4 (opção)
• Áudio: 2x I2S
• Serial Ports: 2x 4-wire UART; 2x 2-wire UART
• Outras interfaces: Boot SPI; SPI; QSPI; I2C PMIC (SMBus); I2C; 8x GPIO; JTAG; ACPI
• Segurança: TPM 2.0, SLB9678, compatível FIPS 140-3
• Alimentação: +5VDC ±5%
• Sistema Operativo: Clea OS, Yocto Linux; compatibilidade Arduino
• Temperatura operação: Comercial 0°C a +60°C; Industrial -40°C a +85°C
• Dimensões: 82 x 50 mm
• Part Number: PN-SOM-SMARC-IQ8
