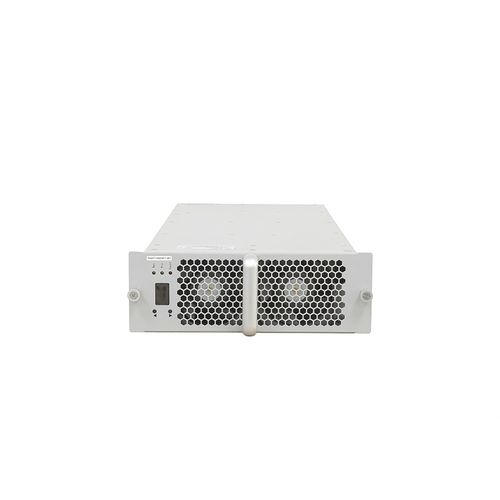

Módulo de potência SiC TH20T10025C7E-WT

ACDC

Introdução do produto

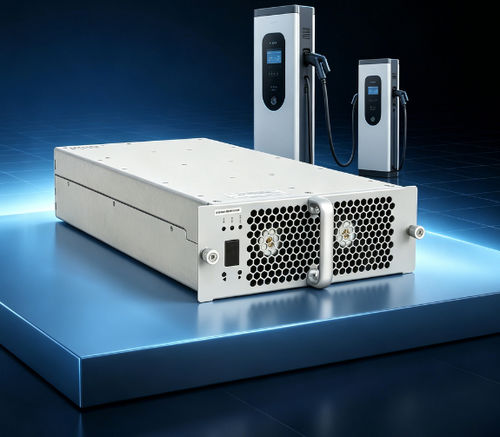

O TH20T10025C7E-WT é um módulo de carga desenvolvido pela Tonhe Technology para armários de baterias móveis. Suporta modo de entrada dupla AC e DC para combinar carregamento da rede e carregamento veículo a partir da bateria, cumprindo as dimensões do módulo unificado do State Grid.

Dados técnicos
Modelo: TH20T10025C7E-WT

Entrada AC
Tensão nominal: 380 VAC, trifásico (sem neutro). Faixa de operação: 274–487 VAC
Frequência de entrada: 50/60 ±5 Hz
Fator de potência de entrada: ≥0,99
Proteção contra sobretensão de entrada: 490 ±10 VAC
Proteção contra subtensão de entrada: 270 ±10 VAC

Saída DC
Potência de saída nominal: 20 kW
Faixa de tensão de saída: 50–1000 VDC
Faixa de corrente de saída: 0,5–67 A
Faixa de potência constante: 300–1000 VDC → saída constante de 20 kW

Características de saída
Rendimento máximo: ≥96 %
Tempo de arranque suave: 3–8 s
Proteção contra curto-circuito: proteção de auto-restabelecimento
Precisão de regulação de tensão: ≤±0,5 %
THD: ≤5 %
Precisão de regulação de corrente: ≤±1 %
Desequilíbrio de compartilhamento de corrente: ≤±5 %

Ambiente de operação
Temperatura de operação: -40℃ a +75℃
Humidade relativa: ≤95 % (sem condensação)
Altitude: ≤2000 m (derating acima de 2000 m)

Características do produto
Método de refrigeração: refrigeração por ventoinha
Consumo em standby: <10 W
Protocolo de comunicação: CAN
Configuração de endereço: visor digital e operação por teclas
Dimensões do módulo (sem pega): 460 × 218 × 84 mm (C × L × A)
Peso: ≤13 kg
MTBF: 500.000 horas

Centro de Produção e Testes
Tonhe Technology possui certificações ISO 9001 e IATF 16949. A fabricação inclui 2 linhas SMT totalmente automáticas, impressão e inspeção automáticas de pasta de solda, linha de montagem com solda por onda, linha automatizada de revestimento protetor, linhas de envelhecimento e equipamentos de produção avançados. A produção anual excede 500.000 módulos de carga em mais de 50 processos de fabricação.

Especificações

• Modelo: TH20T10025C7E-WT
• Marca: Tonhe
• Código aduaneiro: 8504409999
• Tensão de entrada AC: 380 VAC nominal (274–487 VAC em operação)
• Frequência de entrada AC: 50/60 ±5 Hz
• Potência de saída DC nominal: 20 kW
• Tensão de saída DC: 50–1000 VDC
• Corrente de saída DC: 0,5–67 A
• Rendimento máximo: ≥96 %
• Arranque suave: 3–8 s
• Precisão de regulação de tensão: ≤±0,5 %
• Temperatura de operação: -40℃ a +75℃
• Humidade: ≤95 % (sem condensação)
• Dimensões: 460 × 218 × 84 mm (C × L × A)
• Peso: ≤13 kg
• MTBF: 500.000 horas
