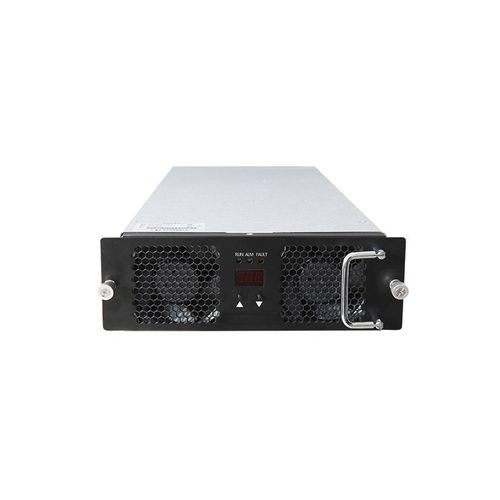

Módulo de carga VE TH15DD7560C7-WT

CC

Resumo do produto
O TH15DD7560C7-WT, módulo DC-DC bidirecional da Tonhe, destina-se a estações de carregamento EV de alta potência baseadas em barramento DC e a sistemas de armazenamento de energia de micro-rede com PCS. O módulo utiliza topologia de extensão Dual Active Full Bridge (DAB) para possibilitar fluxo de energia bidirecional, isolamento galvânico em alta frequência entre entrada e saída, ampla faixa de tensão e elevada densidade de potência.

Introdução do produto
O TH15DD7560C7-WT suporta carregamento e descarregamento bidirecional com acoplamento isolado em alta frequência entre entrada e saída. Destina-se à integração em armários de carregamento EV e racks de armazenamento de micro-rede onde espaço, isolamento e controlo bidirecional são necessários. A unidade possui refrigeração por ventoinha e interface digital para definição de endereço e configuração.

Principais características

• Topologia: estrutura de extensão Dual Active Full Bridge (DAB)
• Fluxo de energia bidirecional: suporta transferência direta (alto→baixo) e inversa (baixo→alto)
• Isolamento elétrico em alta frequência entre entrada e saída
• Alta densidade de potência com refrigeração por ventoinha
• Visor digital e operação por botões para endereço/configurações
• Comunicação: protocolo CAN (baud rate padrão do módulo 125 kbps)

Informações adicionais do produto
Os processos de fabrico e controlo de qualidade incluem linhas SMT automatizadas, impressão e inspeção de pasta de solda, soldagem por onda, linhas de revestimento protetor, linhas de teste de envelhecimento e procedimentos completos de garantia de qualidade. Certificações: ISO9001 e IATF16949; módulos e carregadores com CE, TUV e outras certificações. Garantia padrão: 12 meses a partir do recebimento do envio.

Características / Especificações técnicas

• Model No.: TH15DD7560C7-WT
• Brand: Tonhe
• Internal Code / Reference: 850440
• Lado do barramento — Faixa de tensão: 600 VDC ~ 800 VDC
• Lado do barramento — Faixa de corrente: 0 ~ 25 A
• Lado do barramento — Corrente nominal: 20 A
• Lado do barramento — Precisão de tensão estabilizada: <±0.5% (600VDC–800VDC)
• Lado do barramento — Precisão de corrente estabilizada: ≤±1% (carga de saída: 20%–100% da faixa nominal)
• Lado do barramento — Regulação de carga: ≤±0.5%
• Lado do barramento — Sobressinal de arranque: ≤±3%
• Lado DC — Faixa de tensão: 200 VDC ~ 750 VDC
• Lado DC — Faixa de corrente: 1 ~ 25 A
• Lado DC — Corrente nominal: 20 A
• Lado DC — Precisão de tensão estabilizada: <±0.5% (200VDC–750VDC)
• Lado DC — Precisão de corrente estabilizada: ≤±1% (carga de saída: 20%–100% da faixa nominal)
• Lado DC — Regulação de carga: ≤±0.5%
• Lado DC — Sobressinal de arranque: ≤±3%
• Eficiência: ≥95.5% @750VDC, 50%–90% corrente de carga (modos direto e reverso)
• Temperatura de operação: -30℃ ~ +65℃
• Humidade relativa: ≤95% (sem condensação)
• Altitude: ≤2000 m (derating acima de 2000 m)
• Método de refrigeração: Refrigeração por ventoinha
• Protocolo de comunicação: CAN (baud rate CAN 125 kbps para módulos)
• Definição de endereço / UI: Ecrã digital, operação por botões
• Dimensões (D×W×H): 458 mm × 218 mm × 85 mm
• Peso: ≤13 kg
• MTBF: 500,000 horas
