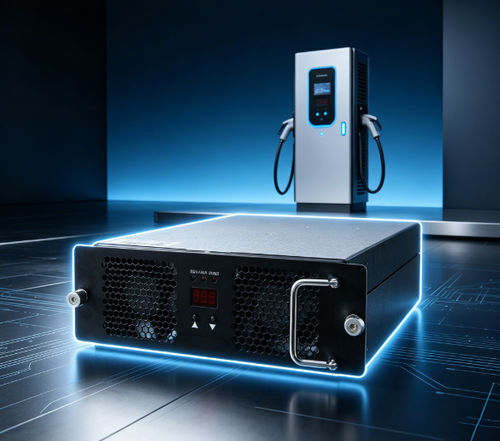

Módulo de potência digital TH20GT7550C7-WT

CCCA

Resumo do produto
O TH20GT7550C7-WT é um módulo AC/DC bidirecional de carga/descarga desenvolvido pela Tonhe para aplicações V2G (vehicle-to-grid). Adota dissipação térmica por ar inteligente (resfriamento por ventilador) e comunica-se com o controlador principal via barramento CAN para configuração e controlo.

Especificações AC e DC (resumo)
Lado CA
Faixa de tensão: 323 VAC–456 VAC (trifásico 4 fios)
Frequência: 50/60 Hz
Proteção sobretensão: >456 VAC
Proteção subtensão: <323 VAC
Eficiência (AC → DC): ≥95%

Lado CC
Potência nominal: 20 kW
Faixa de tensão: 200–750 VDC
Faixa de corrente: 1–40 A
Faixa de potência constante: 500–750 VDC
Eficiência (DC → AC): ≥95%
Precisão regulação tensão: ≤±0,5%
THD: ≤5%
Precisão regulação corrente: ≤1%

Ambiente operativo
Temperatura de trabalho: -30℃ a 65℃
Humidade relativa: ≤95% (sem condensação)
Altitude: ≤2000 m (redução de potência acima de 2000 m)

Funcionalidades do produto

• Método de arrefecimento: arrefecimento por ventoinha
• Consumo em espera: <10 W
• Protocolo de comunicação: barramento CAN
• Configuração de endereço/param.: ecrã digital e botões
• Dimensões: 460 mm × 218 mm × 84 mm (C × L × A)
• Peso: ≤11 kg
• MTBF: 500.000 horas

Modelo / Marca / Código

• Modelo: TH20GT7550C7-WT
• Marca: Tonhe
• Código: 850440

Produção e testes
Fabrico automatizado em linhas SMT e de montagem com controlo de pasta de solda, soldadura por onda, revestimento, linhas de envelhecimento e processos completos de QA. Tonhe detém ISO9001 e IATF16949. Centro de testes com câmara EMC semi-anechoica e equipamento como analisadores de potência, câmaras climáticas e sistemas de teste de imunidade transitória. Certificações CE/TUV disponíveis.

Embalagem e expedição (resumo)
Pédidos pequenos: transportadoras expresso (FedEx, DHL, UPS). Envio de grandes quantidades: marítimo ou aéreo em contentores. Prazos de produção para lotes dependem de quantidade e personalização.

Perguntas técnicas frequentes

• Protocolo de comunicação: CAN, taxa típica 125 kb/s, nível CAN 5 V.
• Potting/encapsulamento: a série suporta preenchimento com adesivo mediante pedido.
• Instalação: montagem horizontal, lateral ou invertida (instalação invertida pode requerer personalização do painel frontal).
• Prazo de entrega: amostras podem estar em stock; prazos para lotes conforme quantidade (ex.: ~35 dias para encomendas grandes/personalizadas).
• Termos de pagamento: termos padrão de fábrica, negociáveis para cooperação a longo prazo.
• Garantia: 12 meses a partir do recebimento do envio.

Características / especificações técnicas

• Modelo: TH20GT7550C7-WT
• Marca: Tonhe
• Código produto: 850440
• Potência nominal DC: 20 kW
• Entrada CA: 323 VAC–456 VAC, 50/60 Hz (trifásico, 4 fios)
• Faixa DC: 200–750 VDC
• Faixa de corrente: 1–40 A
• Faixa potência constante DC: 500–750 VDC
• Eficiência: ≥95% (AC→DC e DC→AC)
• THD: ≤5%
• Precisão regulação tensão: ≤±0,5%
• Precisão regulação corrente: ≤1%
• Método de arrefecimento: ventoinha
• Consumo em espera: <10 W
• Comunicação: CAN (125 kb/s, 5 V)
• Interface: ecrã digital e botões
• Dimensões: 460 × 218 × 84 mm
• Peso: ≤11 kg
• MTBF: 500.000 horas
• Temperatura de operação: -30℃ a 65℃
• Humidade: ≤95% sem condensação
• Altitude: ≤2000 m (redução acima)
