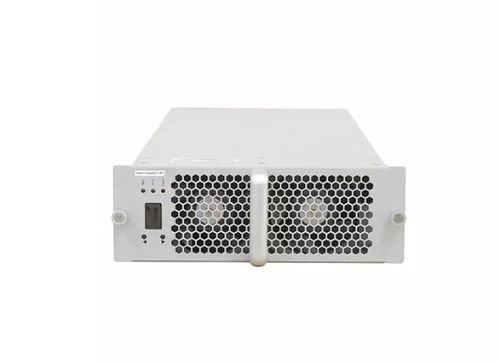

Módulo de carga para veículo elétrico TH20T10025C7E-WT

VECC

Introdução do produtoTH20T10025C7E-WT é um módulo de carregamento de alta eficiência e alta densidade de potência desenvolvido pela Tonhe Technology para gabinetes de baterias móveis. O produto suporta modo de entrada dupla AC e DC, combinando o carregamento da bateria pela rede e o carregamento do veículo pela bateria. Está em conformidade com as dimensões do formato três-módulos unificados do State Grid.

Visão geral do produto

• Modo de entrada dupla AC e DC
• Projetado para aplicações em gabinetes de baterias móveis
• Alta eficiência e alta densidade de potência; formato conforme State Grid (três módulos unificados)

Dados técnicosModelo: TH20T10025C7E-WT
Entrada AC - Tensão de entrada: Tensão nominal 380VAC, trifásico sem neutro, faixa de operação 274–487VAC
Entrada AC - Frequência de entrada: 50/60 ±5Hz
Entrada AC - Fator de potência: ≥0.99
Entrada AC - Proteção contra sobretensão: 490 ±10VAC
Entrada AC - Proteção contra subtensão: 270 ±10VAC
Saída DC - Potência de saída nominal: 20kW
Saída DC - Faixa de tensão de saída: 50–1000VDC
Saída DC - Faixa de corrente de saída: 0.5–67A
Saída DC - Faixa de potência constante: 300–1000VDC saída constante 20kW

Características de saídaEficiência pico: ≥96%
Tempo de partida suave: 3–8 s
Proteção contra curto-circuito: proteção de autorrecuperação
Precisão da regulação de tensão: ≤ ±0.5%
THD: ≤5%
Precisão da regulação de corrente: ≤ ±1%
Desequilíbrio de compartilhamento de corrente: ≤ ±5%

Ambiente de operaçãoTemperatura de operação: -40℃ a +75℃
Umidade relativa: ≤95% (sem condensação)
Altitude: ≤2000 m (redução acima de 2000 m)

Características do produtoMétodo de resfriamento: resfriamento por ventilador
Consumo em standby: <10 W
Protocolo de comunicação: CAN (baud rate 125 kbps, nível físico 5 V)
Configuração de endereço: display digital e operação por teclas
Dimensão do módulo (sem alça): 460 × 218 × 84 mm (C × L × A)
Peso: ≤13 kg
MTBF: 500.000 horas

Fabricação e TestesLinhas de produção automatizadas e processo completo de fabricação/teste para módulos Smart EV. Desenvolvimento e produção utilizam SMT, impressão automática de pasta de solda, soldagem por onda, encapsulamento e testes de envelhecimento. Laboratório EMC e equipamentos de teste disponíveis, incluindo câmara semi-aneecóica e analisadores de potência de alto desempenho para testes de carregadores.

GarantiaGarantia padrão: 12 meses a partir do recebimento da remessa.

Especificações técnicas

• Modelo: TH20T10025C7E-WT
• Marca: Tonhe
• Potência nominal de saída: 20 kW
• Faixa tensão de saída: 50–1000 VDC
• Faixa corrente de saída: 0.5–67 A
• Eficiência de pico: ≥96%
• Tensão de entrada (AC): 380 VAC nominal, trifásico, faixa 274–487 VAC
• Frequência de entrada: 50/60 ±5 Hz
• Fator de potência: ≥0.99
• Precisão regulação tensão: ≤ ±0.5%
• Precisão regulação corrente: ≤ ±1%
• THD: ≤5%
• Resfriamento: por ventilador
• Consumo em standby: < 10 W
• Dimensões (C×L×A): 460 × 218 × 84 mm (sem alça)
• Peso: ≤13 kg
• MTBF: 500.000 horas
• Temperatura de operação: -40℃ a +75℃
• Umidade relativa: ≤95% (sem condensação)
• Altitude: ≤2000 m (redução acima de 2000 m)
• Comunicação: CAN (125 kbps, 5 V)
