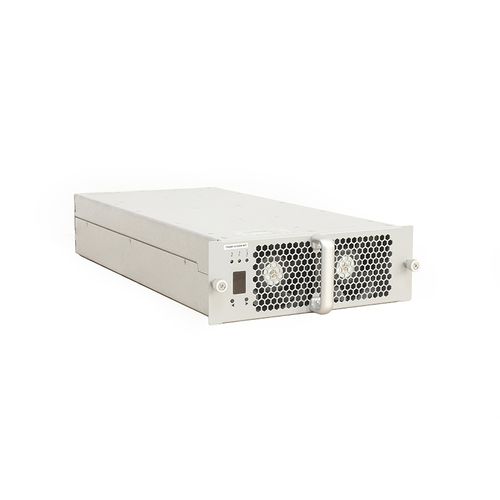

Módulo de potência SiC TH20F1210C8E-WT

ACDC

Product Introduction
O TH20F1210C8E-WT é um módulo de carga AC/DC de 20 kW desenvolvido para estações de carregamento EV. Suporta entrada trifásica de faixa ampla (três fases + PE) 260–520 VAC e fornece saída DC nominal de 20 kW com operação em potência constante na faixa 100–120 V CC. O módulo utiliza arrefecimento por ventilador inteligente e comunica-se com o controlador principal via barramento CAN para ajuste de parâmetros e controle operacional.

Product Advantages

• Ampla faixa de tensão de entrada AC: 260–520 VAC
• Ampla regulação de saída DC: 20–120 V CC
• Operação em potência constante: 20 kW a 100–120 V CC
• Alta eficiência (picos documentados ≥94% / tabela paramétrica ≥96%)
• Fator de potência elevado: ≥0,99 em carga plena
• Baixa distorção harmônica: ≤5% acima de meia carga
• Baixo consumo em standby: <10 W
• Faixa de temperatura de operação: -40 °C a +75 °C
• Controle digital paralelo para desequilíbrio de compartilhamento de corrente <±5%
• Controle inteligente do ventilador conforme temperatura, tensão e corrente de saída
• Suporta hot-plug para instalação rápida
• Proteções abrangentes: sobretensão/subtensão/sobrecorrente/perda de fase na entrada; sobretensão/limitação de corrente/corrente reversa na saída; detecção/proteção de temperatura; auto-recuperação em curto-circuito

Parametric Performance (selected key parameters)
Modelo: TH20F1210C8E-WT

Entrada AC: Tensão nominal 380 VAC (trifásica), faixa operacional 274–487 VAC; frequência 50/60 ±5 Hz; fator de potência ≥0,99; proteção contra sobretensão de entrada ≈490±10 VAC; proteção contra subtensão de entrada ≈270±10 VAC.

Saída DC: Potência nominal 20 kW; faixa de tensão de saída 20–120 V CC; faixa de corrente 0,5–200 A; 20 kW constante entre 100–120 V CC; eficiência de pico relatada ≥94% / ≥96%; soft-start 3–8 s; auto-recuperação em curto-circuito; regulação de tensão ≤±0,5%; regulação de corrente ≤±1%; THD ≤5%; desequilíbrio de compartilhamento ≤±5%.

Operating environment
Temperatura de operação: -40 °C a +75 °C; umidade relativa ≤95% sem condensação; altitude ≤2000 m (derating acima de 2000 m).

Product features
Refrigeração: ventilador inteligente; consumo em standby <10 W; comunicação: CAN bus com monitor principal; configuração/endereço: ecrã digital com teclas; suporte hot-plug; dimensões (sem pega): 460 × 218 × 84 mm; peso ≤20 kg; MTBF ≈500 000 horas.

Technical specifications

• Modelo: TH20F1210C8E-WT
• Potência de saída DC nominal: 20 kW
• Faixa de tensão de saída DC: 20–120 V CC
• Faixa de corrente de saída DC: 0,5–200 A
• Potência constante: 20 kW a 100–120 V CC
• Tensão de entrada AC nominal: 380 VAC (trifásica); operação 274–487 VAC (suporta 260–520 VAC)
• Frequência de entrada: 50/60 ±5 Hz
• Fator de potência (carga plena): ≥0,99
• THD (acima de meia carga): ≤5%
• Eficiência: picos relatados ≥94% / tabela paramétrica ≥96%
• Consumo em standby: <10 W
• Soft start: 3–8 s
• Proteções: OVP/UVP/OCP/perda de fase na entrada; OVP/limitação de corrente/proteção reversa na saída; deteção de temperatura; auto-recuperação em curto-circuito
• Refrigeração: ventilador (controlo inteligente)
• Comunicação: CAN bus
• Endereçamento/UI: ecrã digital com teclas
• Dimensões (sem pega): 460 × 218 × 84 mm
• Peso: ≤20 kg
• Temperatura de operação: -40 °C a +75 °C
• Humidade: ≤95% sem condensação
• Altitude: ≤2000 m (derating acima)
• MTBF: 500 000 horas
