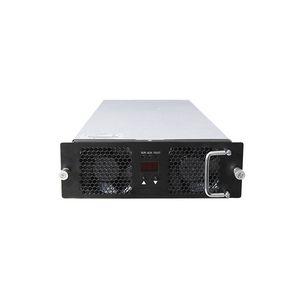

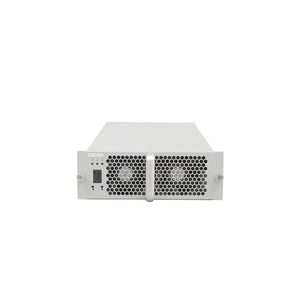

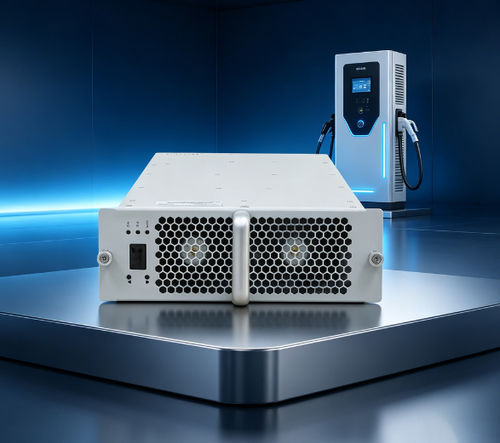

Módulo de potência digital TH20F10025C7E-WT

ACDC

Introdução ao produto

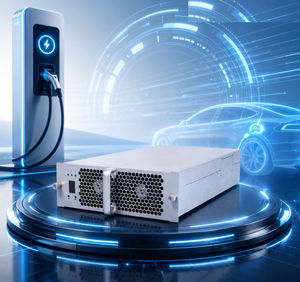

O TH20F10025C7E-WT é um módulo de carga AC/DC concebido para postos de carregamento de veículos elétricos. Fornece potência de saída nominal de 20 kW, ampla faixa de potência constante (300–1000 VCC) e suporta entrada trifásica de 274 Vac a 487 Vac. O módulo utiliza gestão térmica por ar inteligente e comunica com o controlador principal via barramento CAN para configuração de parâmetros e controlo de estado.

Vantagens do produto

• Amplitude da faixa de potência constante: 300–1000 VCC
• Consumo em standby ultrabaixo: <10 W
• Baixa distorção harmónica total (THD): ≤5%
• Amplitude de temperatura de funcionamento: -40℃ a +75℃
• Alta eficiência de pico: ≥96%

Desempenho paramétrico
Entrada AC:
- Tensão nominal: 380 Vac, trifásico (sem neutro); faixa de funcionamento 274–487 Vac
- Frequência: 50 ±5 Hz
- Fator de potência de entrada: ≥0,99
- Proteção de sobretensão na entrada: 490 ±10 Vac
- Proteção de subtensão na entrada: 270 ±10 Vac

Saída DC:
- Potência de saída nominal: 20 kW
- Faixa de tensão de saída: 50–1000 VCC
- Faixa de corrente de saída: 0,5–67 A
- Faixa de potência constante: 20 kW mantidos quando Vout 300–1000 VCC
- Eficiência de pico: ≥96%
- Tempo de arranque suave: 3–8 s
- Proteção contra curto-circuito: autorrecuperação/redefinição automática
- Precisão de regulação de tensão: ≤±0,5%
- THD: ≤5%
- Precisão de regulação de corrente: ≤±1%
- Desequilíbrio de partilha de corrente: ≤±5%

Ambiente de operação
- Temperatura de operação: -40℃ a +75℃
- Humidade relativa: ≤95% (sem condensação)
- Altitude: ≤2000 m (derating acima de 2000 m)

Características do produto
- Método de arrefecimento: arrefecimento por ventoinha (controlo inteligente)
- Consumo em standby: <10 W
- Protocolo de comunicação: CAN (baud típico 125 kbps, nível 5 V)
- Configuração/endereço: ecrã digital e operação por teclas
- Dimensões do módulo: 460 × 218 × 84 mm (C × L × A)
- Peso: ≤13 kg
- MTBF: 500.000 horas

Notas técnicas adicionais
- Característica de saída: 20 kW constantes na faixa 300–1000 VCC
- Corrente de saída 0,5–67 A para suportar diferentes requisitos de veículos
- Proteções: arranque suave 3–8 s, regulação precisa de tensão/corrente, recuperação automática após curto-circuito

Fabricação e capacidade de testes
TonHe Technology possui certificações ISO9001 e IATF16949. A produção inclui linhas SMT automáticas, impressão e inspeção de pasta de solda, soldagem por onda, revestimento protetor e linhas de envelhecimento/teste. A capacidade anual de produção excede 500.000 módulos de carregamento em mais de 50 processos de produção.

Centro de testes
Instalações de ensaio incluem laboratório EMC certificado CNAS com câmara semi-anechoica de 3 m, cargas Chroma, fontes AC, analisadores de potência Yokogawa WT1800, câmaras ambientais (temperatura e humidade) e sistemas AXOS8 para testes de imunidade a transitórios.

FAQ / Detalhes práticos

• Comunicação: CAN; baud típico 125 kbps; nível CAN 5 V.
• Encapsulamento com resina: a série suporta potting/encapsulamento.
• Instalação: pode ser montado horizontalmente, lateralmente ou invertido; montagem invertida pode exigir painel frontal sem pega personalizado.
• Personalização: OEM/ODM disponível; placa de identificação pode incluir nome da empresa, logótipo e modelo; cor e forma personalizáveis.
• Garantia: 12 meses padrão a partir do recebimento da remessa.

Especificações técnicas

• Modelo: TH20F10025C7E-WT
• Marca: TonHe
• Potência de saída nominal: 20 kW
• Faixa de tensão de saída: 50–1000 VCC (potência constante 300–1000 VCC)
• Faixa de corrente de saída: 0,5–67 A
• Eficiência de pico: ≥96%
• Consumo em standby: <10 W
• THD: ≤5%
• Temperatura de operação: -40℃ a +75℃
• Arrefecimento: ventilador
• Comunicação: CAN
• Dimensões (C×L×A): 460 × 218 × 84 mm
• Peso: ≤13 kg
• MTBF: 500.000 horas
