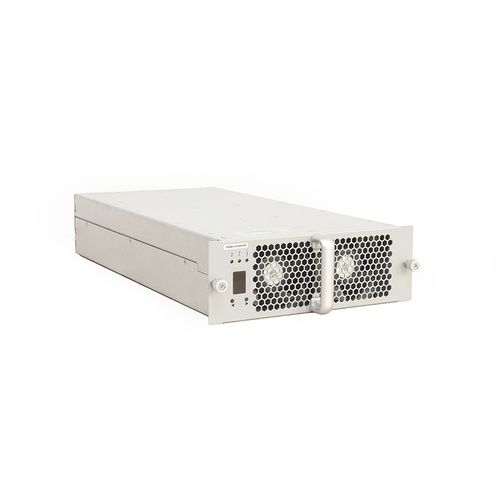

Módulo de potência SiC TH20F10025C7E-WT

ACDC

Introdução ao produto
O TH20F10025C7E-WT é um módulo de carregamento AC/DC projetado para estações de carregamento de veículos elétricos (EV). Fornece potência de saída nominal de 20 kW com ampla faixa de potência constante e intervalo de tensão muito amplo, suportando entrada AC trifásica 274Vac–487Vac. O módulo possui refrigeração inteligente por ventilador e comunicação CAN para configuração de parâmetros e controlo de estado pelo controlador principal.

Vantagens do produto

• Ampla faixa de potência constante em saída: 300–1000 Vdc
• Consumo de standby ultra baixo: <10 W
• Baixa distorção harmónica total: ≤5%
• Amplo intervalo de temperatura de funcionamento: -40℃ a +75℃
• Alta eficiência de conversão: eficiência de pico ≥96%

Desempenho paramétrico (itens-chave)
Entrada AC - Tensão de entrada: Tensão nominal 380Vac, trifásica (sem neutro), faixa de operação 274–487Vac
Entrada AC - Frequência de entrada: 50±5Hz
Entrada AC - Fator de potência de entrada: ≥0.99
Entrada AC - Proteção contra sobretensão: 490±10Vac
Entrada AC - Proteção contra subtensão: 270±10Vac

Saída DC - Potência nominal de saída: 20 kW
Saída DC - Faixa de tensão de saída: 50–1000 Vdc
Saída DC - Faixa de corrente de saída: 0.5–67 A
Saída DC - Faixa de potência constante: 20 kW constante quando a tensão de saída estiver entre 300–1000 Vdc
Saída DC - Eficiência de pico: ≥96%
Saída DC - Tempo de arranque suave: 3–8 s
Saída DC - Proteção contra curto-circuito: Proteção por rollback automático
Saída DC - Precisão de regulação de tensão: ≤±0.5%
Saída DC - THD: ≤5%
Saída DC - Precisão de regulação de corrente: ≤±1%
Saída DC - Desequilíbrio de compartilhamento de corrente: ≤±5%

Características do produto

• Método de refrigeração: Refrigeração por ventilador
• Consumo em standby: <10 W
• Protocolo de comunicação: CAN
• Definição de endereço: Ecrã digital e operação por teclas
• Dimensões do módulo: 460 × 218 × 84 mm (C × L × A)
• Peso: ≤13 kg
• MTBF: 500 000 horas

Centro de produção
A TonHe Technology possui certificações ISO9001 e IATF16949. As capacidades de fabrico incluem linhas SMT automáticas, impressão e inspeção automática de pasta de solda, montagem por soldagem wave, linhas automáticas de revestimento e linhas de envelhecimento, suportando grande produção anual e processos de padrão automóvel.

Centro de testes
Equipado com câmara semi-aneacóica EMC de 3 m e instrumentos de teste abrangentes para emissões radiadas, imunidade e testes de alimentação/carregador, incluindo cargas eletrónicas e fontes AC Chroma, analisadores de potência de alto desempenho, câmaras climáticas e sistemas de teste de imunidade transitória.

Embalagem e expedição
A embalagem segue a documentação do produto. Pedidos pequenos podem ser enviados por express; grandes remessas por mar ou ar (contentor) conforme necessário.

Perguntas frequentes (relacionadas ao produto)

• Protocolo de comunicação: CAN, taxa de baud CAN 125 kbps, nível de tensão CAN 5 V.
• Encapsulamento: Todas as séries de módulos suportam encapsulamento/preenchimento com resina.
• Métodos de instalação: Instalação horizontal, em pé lateral ou invertida suportada; instalação invertida pode requerer painel frontal sem pega.
• Prazo de entrega: Amostras frequentemente em stock; prazo de produção varia conforme quantidade e personalização.
• Serviços personalizados: OEM e ODM disponíveis (personalização de placa, logótipo, modelo, cor e forma suportada).
• Garantia: 12 meses padrão a contar da receção.
• Serviço pós-venda: Opções online e on-site conforme contrato e condições.
• Certificações: ISO9001, IATF16949, CE/TÜV referenciadas.

Características / especificações técnicas

• Modelo: TH20F10025C7E-WT
• Marca: TonHe
• Tensão de entrada AC: 274–487Vac (nominal 380Vac trifásico)
• Frequência de entrada AC: 50±5Hz
• Fator de potência de entrada: ≥0.99
• Potência nominal de saída DC: 20 kW
• Faixa de tensão de saída: 50–1000 Vdc
• Faixa de corrente de saída: 0.5–67 A
• Faixa de potência constante: 300–1000 Vdc a 20 kW constante
• Eficiência de pico: ≥96%
• Consumo em standby: <10 W
• THD: ≤5%
• Precisão de regulação de tensão: ≤±0.5%
• Precisão de regulação de corrente: ≤±1%
• Desequilíbrio de compartilhamento de corrente: ≤±5%
• Refrigeração: Refrigeração por ventilador
• Comunicação: CAN
• Dimensões (C×L×A): 460 × 218 × 84 mm
• Peso: ≤13 kg
• Temperatura de operação: -40℃ a +75℃
• Humidade relativa: ≤95% (sem condensação)
• Altitude: ≤2000 m (derating acima de 2000 m)
• MTBF: 500 000 horas
