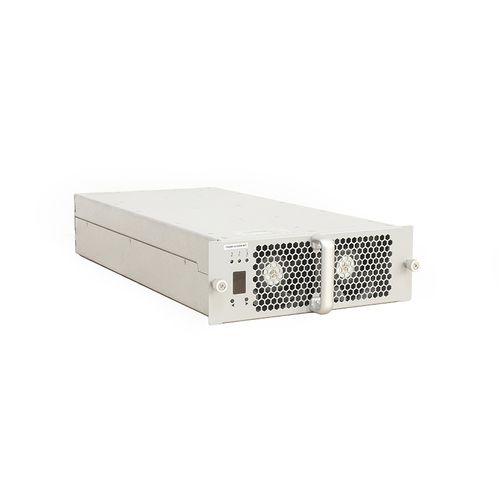

Módulo de potência SiC TH20F2010C8E-WT

DCDC

Introdução do produto
O TH20F2010C8E-WT é um módulo AC/DC de alta eficiência e elevada densidade de potência, projetado pela Tonhe para estações de carregamento de veículos elétricos (EV). É um sistema trifásico de quatro fios (trifásico + PE), suporta faixa de entrada 274–487 VAC e a potência máxima é de 20 kW (faixa de potência constante 100–200 VDC). O módulo comunica com o sistema de monitoramento principal via barramento CAN para ajuste de parâmetros, recolha de parâmetros operacionais e controlo do estado de funcionamento do módulo de carregamento.

Vantagens do produto

• Ampla faixa de tensão de entrada (AC): 260~520 Vac
• Ampla regulação de tensão de saída (DC): 10~200 Vdc
• Faixa de potência constante: 100–200 Vdc
• Alta eficiência: pico ≥ 94 %
• Alto fator de potência: carga total ≥ 0,99
• Baixo conteúdo harmónico: acima de meia carga ≤ 5 %
• Baixo consumo em standby: <10 W
• Ampla faixa de temperatura de funcionamento: -30 ~ +75 ℃
• Tecnologia de fluxo digital: desequilíbrio em paralelo < ±5 %
• Controlo inteligente de ventoinha: temperatura do dispositivo, tensão e corrente monitorizadas para controlo inteligente da velocidade
• Instalação por plug rápido: suporta hot-plug
• Funções de proteção abrangentes

Funções de proteção

• Entrada: proteção contra sobretensão, proteção contra subtensão, proteção contra sobrecorrente de entrada, proteção contra perda de fase
• Saída: proteção contra sobretensão, proteção de limitação de corrente, proteção contra corrente inversa
• Ambiente: deteção e proteção de temperatura

Desempenho paramétrico
Modelo: TH20F2010C8E-WT
Entrada AC - Tensão de entrada: tensão nominal 380VAC, trifásico sem linha central, faixa de funcionamento 274–487 VAC
Entrada AC - Frequência de entrada: 50/60 ±5 Hz
Entrada AC - Fator de potência: ≥0,99
Entrada AC - Proteção contra sobretensão de entrada: 490±10 VAC
Entrada AC - Proteção contra subtensão de entrada: 270±10 VAC
Saída DC - Potência nominal de saída: 20 kW
Saída DC - Faixa de tensão de saída: 20–200 VDC
Saída DC - Faixa de corrente de saída: 0,5~200 A
Saída DC - Faixa de potência constante: quando a tensão de saída é 100–200 VDC, saída constante de 20 kW
Saída DC - Eficiência de pico: ≥96 %
Saída DC - Tempo de arranque suave: 3–8 s
Saída DC - Proteção contra curto-circuito: proteção de rollback automático
Saída DC - Precisão de regulação de tensão: ≤±0,5 %
Saída DC - THD: ≤5 %
Saída DC - Precisão da regulação de corrente: ≤±1 %
Saída DC - Desequilíbrio de partilha de corrente: ≤±5 %
Ambiente de operação - Temperatura de trabalho: -40℃ ~ +75℃
Ambiente de operação - Humidade relativa: ≤95 % sem condensação
Ambiente de operação - Altitude: ≤2000 m, derating acima de 2000 m
Características do produto - Método de arrefecimento: arrefecimento por ventoinha
Características do produto - Consumo em espera: <10 W
Características do produto - Protocolo de comunicação: CAN (bus CAN para monitorização e controlo)
Características do produto - Configuração de endereço: ecrã digital, operação por teclas
Características do produto - Dimensão do módulo (sem pega): 460 × 218 × 84 mm (L × W × H)
Características do produto - Peso: ≤20 kg
Características do produto - MTBF: 500000 horas

Centro de produção
Fabricado em instalações com certificações ISO9001 e IATF16949. A produção inclui linhas SMT automáticas, impressão e inspeção de pasta de solda, soldagem por onda, pulverização protetora, linhas de envelhecimento e mais de 50 processos de produção, com capacidade anual de mais de 500.000 módulos de carga.

Centro de testes
Equipado com uma câmara EMC semianecóica de 3 m de classe mundial e sistemas de teste completos incluindo carga elétrica Chroma, fonte AC, analisadores de potência de alto desempenho, câmaras de temperatura e humidade e sistemas de teste de imunidade transitória. As capacidades de teste suportam emissões radiadas, imunidade radiada, sobretensão, EFT, DIPs e testes completos de sistema de carregador.

Certificados
Empresa e produto com certificações ISO9001, IATF16949 e aprovações relacionadas ao produto (CE, TUV e outras), com referências de exportação para vários mercados internacionais.

Packaging & Shipping
Informações padrão de embalagem e preparação de envio fornecidas; os produtos são embalados para transporte internacional.

FAQ

• Qual é o protocolo de comunicação do módulo? — CAN com baud rate do barramento CAN de 125 kbps e nível de tensão CAN de 5 V.
• Os módulos suportam encapsulamento com resina? — Sim, todas as séries suportam potting/encapsulamento.
• Quais são os requisitos de instalação? — O módulo pode ser instalado horizontalmente, em pé lateralmente ou de cabeça para baixo. A instalação invertida normalmente requer um painel frontal sem pega (personalização possível).
• Qual é a garantia? — Garantia padrão de 12 meses a partir do recebimento da remessa.
• É fornecido serviço pós-venda? — Suporte online e on-site pode ser fornecido dependendo dos termos do contrato; para projetos pode ser oferecido um esquema de resposta 24 horas.

características / especificações técnicas

• Modelo: TH20F2010C8E-WT
• Potência de saída nominal: 20 kW
• Faixa de tensão de saída: 20–200 VDC
• Faixa de corrente de saída: 0,5–200 A
• Faixa de potência constante: 100–200 VDC @ 20 kW
• Eficiência pico: ≥96 %
• Tensão de entrada (nominal): 380 VAC trifásico; faixa de funcionamento 274–487 VAC
• Frequência de entrada: 50/60 ±5 Hz
• Fator de potência: ≥0,99
• THD: ≤5 %
• Consumo em espera: <10 W
• Temperatura de funcionamento: -40℃ a +75℃
• Arrefecimento: arrefecimento por ventoinha
• Dimensões (sem pega): 460 × 218 × 84 mm (L × W × H)
• Peso: ≤20 kg
• Comunicação: bus CAN
• MTBF: 500 000 horas
