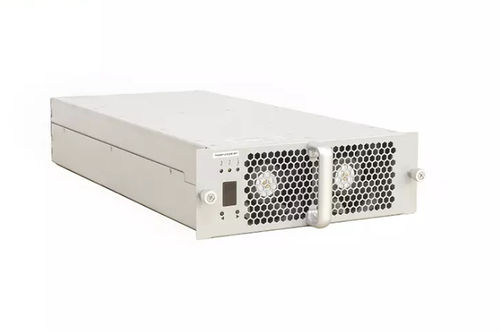

Módulo de carga para veículo elétrico TH20F1210C8E-WT

VECC

Resumo do produto
O TH20F1210C8E-WT é um módulo de potência de carregamento DC de alta eficiência e alta densidade, concebido para estações de carregamento de veículos elétricos. Fornece 20 kW nominais em saída DC com ampla faixa de tensão e suporta entrada AC trifásica numa janela de tensão alargada. Comunicação CAN e arrefecimento por ventoinha inteligente permitem integração de sistema e controlo térmico.

Introdução ao produto
Projetado para aplicações profissionais de carregamento EV, o TH20F1210C8E-WT foca-se na eficiência, em amplas faixas de entrada/saída e em funções de proteção fiáveis. Suporta hot-plug, operação em paralelo com partilha digital de corrente e parametrização via CAN para integração em colunas de carregamento e controladores de estação.

Vantagens do produto

• Ampla faixa de entrada CA: 260–520 Vac (tensão de linha).
• Grande faixa de regulação DC: 20–120 VDC.
• Operação em potência constante: 20 kW em 100–120 VDC.
• Alta eficiência de pico (tabela): ≥96% (texto do produto indica pico ≥94%).
• Alto fator de potência: ≥0,99 à carga total.
• Baixa distorção harmónica: THD ≤5% acima de meia carga.
• Baixo consumo em espera: <10 W.
• Ampla faixa de temperatura de operação: −40 a +75 °C.
• Tecnologia paralela digital: desequilíbrio na partilha de corrente ≤±5%.
• Controlo inteligente da ventoinha: velocidade baseada em temperatura e saída.
• Suporte a hot-plug e instalação rápida por conector.
• Proteções abrangentes: OVP/UVP/OCP/perda de fase na entrada; OVP/limitação de corrente e proteção contra corrente inversa na saída; monitorização térmica.

Desempenho paramétrico (itens chave)
Modelo: TH20F1210C8E-WT

Entrada CA
Tensão nominal: 380 VAC trifásica (sem neutro). Faixa operacional: 274–487 VAC (o texto refere 260–520 VAC em tensão de linha).
Frequência de entrada: 50/60 ±5 Hz.
Fator de potência: ≥0,99.
Proteção sobre-tensão entrada: ~490±10 VAC. Proteção sub-tensão entrada: ~270±10 VAC.

Saída DC
Potência de saída nominal: 20 kW.
Faixa de tensão saída: 20–120 VDC.
Faixa de corrente saída: 0,5–200 A.
Potência constante: 20 kW para 100–120 VDC.
Eficiência de pico: ≥96% (tabela) / pico ≥94% (resumo).
Tempo de soft-start: 3–8 s.
Proteção curto-circuito: auto-rollback.
Precisão regulação tensão: ≤±0,5%.
Precisão regulação corrente: ≤±1%.
THD: ≤5% (acima de meia carga).
Desequilíbrio partilha corrente: ≤±5%.

Ambiente operacional
Temperatura de trabalho: −40 °C a +75 °C.
Humidade relativa: ≤95% (sem condensação).
Altitude: ≤2000 m (derating acima).

Características do produto
Arrefecimento: ventoinha com controlo inteligente.
Consumo em espera: <10 W.
Comunicação: CAN (tip. 125 kbps, nível 5 V documentado em FAQ).
Configuração/Interface: ecrã digital e teclas.
Dimensões (sem pega): 460 × 218 × 84 mm (C × L × A).
Peso: ≤20 kg.
MTBF: 500 000 horas.

Produção / Testes / Certificados
Fabricado em instalações com ISO9001 e IATF16949, com linhas SMT, soldadura por onda, revestimento e linhas de envelhecimento. Capacidades de teste: câmara EMC semi-anechoica 3 m, cargas CC de alta potência, analisadores de potência, câmaras térmicas/higrométricas e sistemas de teste de transientes. Capacidade anual até 500 000 módulos após processos completos.

Características / especificações técnicas

• Modelo: TH20F1210C8E-WT
• Potência nominal: 20 kW
• Saída DC: 20–120 VDC, 0,5–200 A
• Potência constante: 20 kW em 100–120 VDC
• Eficiência de pico: ≥96% (tabela) / pico ≥94% (texto)
• Entrada AC: nominal 380 VAC; faixa aprox. 274–487 VAC (texto geral 260–520 VAC)
• Frequência: 50/60 ±5 Hz
• Fator de potência: ≥0,99
• THD: ≤5%
• Consumo em espera: <10 W
• Arrefecimento: ventoinha com controlo inteligente
• Comunicação: barramento CAN
• Dimensões: 460 × 218 × 84 mm (sem pega)
• Peso: ≤20 kg
• Temperatura de operação: −40 °C a +75 °C
• Humidade relativa: ≤95% (sem condensação)
• Altitude: ≤2000 m
• MTBF: 500 000 horas
