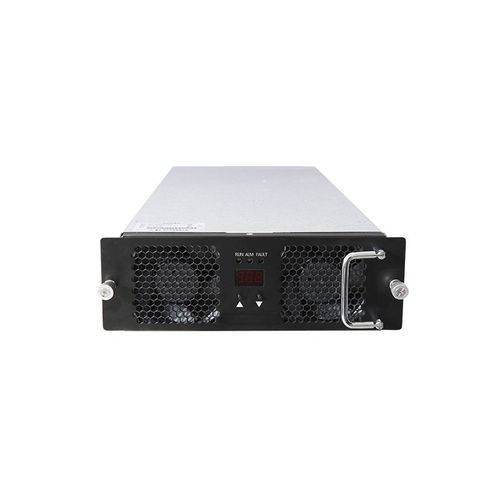

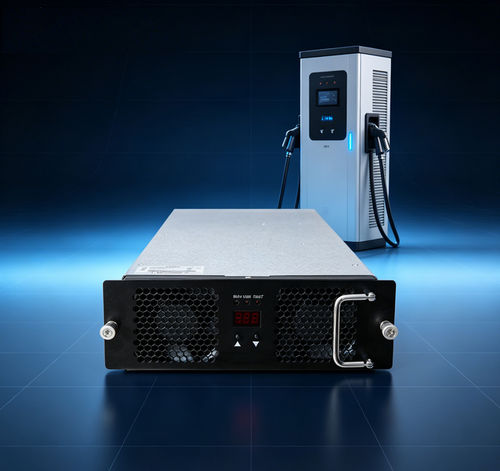

Módulo de potência SiC TH20GT7550C7-WT

BiDi ACDC

Resumo do produto
O TH20GT7550C7-WT é um módulo bidirecional de carga/descarga AC/DC para aplicações vehicle-to-grid (V2G). Fornece potência de saída nominal de 20 kW, suporta operação em potência constante no lado DC na faixa de 500–750 VDC e aceita entrada AC trifásica de quatro condutores (trifásico + PE). O módulo utiliza refrigeração por ventilador inteligente e comunica-se com o controlador principal via barramento CAN para configuração de parâmetros e controle operacional.

Visão geral
Projetado para integração em carregadores comerciais de VE e estações de carga V2G, o módulo apresenta elevada eficiência tanto em AC→DC quanto em DC→AC, regulação precisa de tensão e corrente, ajuste de endereço digital com display e operação por botões locais, e baixo consumo em standby adequado para sistemas interativos com a rede.

Lado AC
Faixa de tensão: 323 VAC – 456 VAC
Frequência: 50/60 Hz
Proteção contra sobretensão: >456 VAC
Proteção contra subtensão: <323 VAC
Eficiência AC→DC: ≥95%

Lado DC
Potência de saída nominal: 20 kW
Faixa de tensão de operação: 200–750 VDC
Faixa de corrente: 1–40 A
Faixa de potência constante: 500–750 VDC
Eficiência DC→AC: ≥95%
Precisão regulação de tensão: ≤±0.5%
THD: ≤5%
Precisão regulação de corrente: ≤1%

Ambiente de operação
Temperatura de operação: -30 °C a 65 °C
Umidade relativa: ≤95% (sem condensação)
Altitude: ≤2000 m (redução de potência acima de 2000 m)

Características do produto

• Refrigeração: ventilador (refrigeração por ar forçado)
• Consumo em standby: <10 W
• Comunicação: barramento CAN (baud típico 125 kbps; nível CAN 5 V)
• Ajuste de endereço e display: visor digital com operação por botões
• Dimensões (D×L×A): 460 mm × 218 mm × 84 mm
• Peso: ≤11 kg
• MTBF: 500.000 horas
• Encapsulamento (potting) disponível sob pedido

Produção & Teste
Fabricado em linhas SMT automatizadas com montagem final, depuração e verificação de envelhecimento. As instalações do fornecedor incluem laboratórios EMC e de imunidade a transitórios e bancadas de teste de potência para validar os módulos conforme normas do setor.

FAQ selecionadas (relacionadas ao produto)

• Protocolo de comunicação: CAN (baud típico 125 kbps; nível CAN 5 V).
• Encapsulamento: os módulos podem ser fornecidos com potting/encapsulation se necessário.
• Orientação de instalação: pode ser montado horizontalmente, verticalmente ou invertido; para montagem não padrão ou modificações do painel frontal, contate o fornecedor para personalização.
• Garantia: garantia padrão de 12 meses a partir do recebimento do envio.

Especificações técnicas

• Modelo: TH20GT7550C7-WT
• Marca: Tonhe
• Código HS: 850440
• Faixa tensão AC: 323 VAC – 456 VAC
• Frequência AC: 50/60 Hz
• Proteção sobretensão: >456 VAC
• Proteção subtensão: <323 VAC
• Eficiência AC→DC: ≥95%
• Potência nominal DC: 20 kW
• Faixa tensão DC: 200–750 VDC
• Faixa corrente DC: 1–40 A
• Faixa potência constante DC: 500–750 VDC
• Eficiência DC→AC: ≥95%
• Precisão regulação tensão: ≤±0.5%
• THD: ≤5%
• Precisão regulação corrente: ≤1%
• Temperatura de operação: -30 °C a 65 °C
• Umidade relativa: ≤95% (sem condensação)
• Altitude: ≤2000 m (redução acima de 2000 m)
• Refrigeração: ventilador
• Consumo standby: <10 W
• Comunicação: barramento CAN
• Display/ajuste: visor digital e botões
• Dimensões (D×L×A): 460 mm × 218 mm × 84 mm
• Peso: ≤11 kg
• MTBF: 500.000 horas
