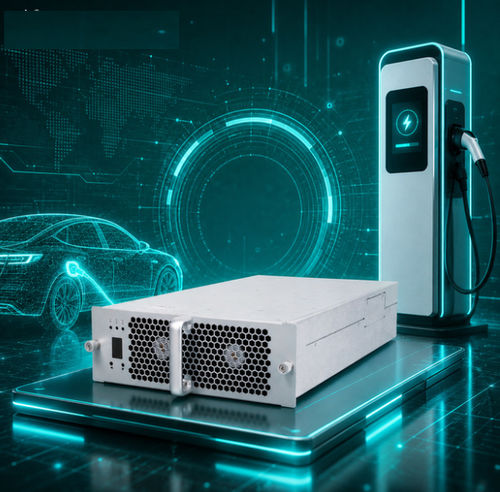

Módulo de carga para veículo elétrico TH20F10025C7E-WT

CC

Introdução do produto
O TH20F10025C7E-WT é um módulo de alimentação AC/DC de carga rápida de 20 kW projetado para estações de carregamento de veículos elétricos. Fornece potência constante numa faixa de saída muito ampla, com alta densidade de potência e gestão térmica por ar inteligente. O módulo aceita entrada AC trifásica quatro fios (274–487 Vac) e oferece potência de saída nominal de 20 kW com faixa de potência constante de 300 a 1000 Vcc. A comunicação com o controlador principal é via barramento CAN para configuração de parâmetros e controlo operacional.

Vantagens do produto

• Ampla faixa de potência constante: 300–1000 Vcc
• Consumo de standby ultra baixo: <10 W
• Baixa distorção harmónica total: ≤5%
• Ampla faixa de temperatura de operação: -40℃ a +75℃
• Alta eficiência de conversão: eficiência de pico ≥96%

Desempenho paramétrico / Dados principais
Model No.: TH20F10025C7E-WT
Entrada AC - Tensão: 380 Vac nominal, trifásico (faixa de operação 274–487 Vac)
Entrada AC - Frequência: 50±5 Hz
Entrada AC - Fator de potência: ≥0.99
Entrada AC - Proteção sobre tensão: 490±10 Vac
Entrada AC - Proteção subtensão: 270±10 Vac
Saída DC - Potência de saída nominal: 20 kW
Saída DC - Faixa de tensão: 50–1000 Vcc
Saída DC - Faixa de corrente: 0.5–67 A
Saída DC - Faixa de potência constante: 300–1000 Vcc (constante 20 kW)
Saída DC - Eficiência de pico: ≥96%
Saída DC - Tempo de soft start: 3–8 s
Saída DC - Proteção curto-circuito: proteção por rollback automático
Saída DC - Precisão de regulação de tensão: ≤±0.5%
Saída DC - THD: ≤5%
Saída DC - Precisão de regulação de corrente: ≤±1%
Saída DC - Desequilíbrio de partilha de corrente: ≤±5%
Ambiente de operação - Temperatura de trabalho: -40℃ a +75℃
Ambiente de operação - Humidade relativa: ≤95% (sem condensação)
Ambiente de operação - Altitude: ≤2000 m (derating acima de 2000 m)

Características / Informação adicional

• Método de arrefecimento: arrefecimento por ventilador
• Consumo em standby: <10 W
• Protocolo de comunicação: CAN (baud 125 kbs, nível de tensão 5 V)
• Definição de endereço / UI: visor digital e teclas
• Dimensões do módulo (C×L×A): 460 × 218 × 84 mm
• Peso: ≤13 kg
• MTBF: 500.000 horas
• Instalação: horizontal, em pé lateral ou invertido (invertido pode exigir personalização do painel frontal)
• Suporta encapsulamento com resina e personalização OEM/ODM

Características / Especificações técnicas

• Model No.: TH20F10025C7E-WT
• Marca: TonHe
• Potência de saída nominal: 20 kW
• Faixa de tensão de saída: 50–1000 Vcc
• Faixa de potência constante: 300–1000 Vcc (constante 20 kW)
• Faixa de corrente de saída: 0.5–67 A
• Eficiência de pico: ≥96%
• Consumo em standby: <10 W
• THD: ≤5%
• Temperatura de operação: -40℃ a +75℃
• Comunicação: CAN
• Dimensões: 460 × 218 × 84 mm
• Peso: ≤13 kg
• MTBF: 500.000 horas
