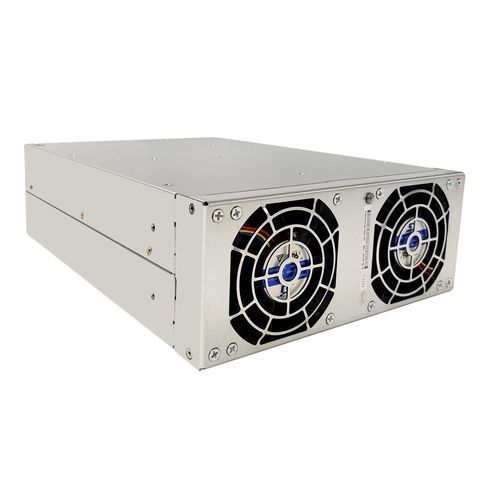

Módulo de potência BiDi ACDC TPS-BM157200THIRT

Detalhes do Produto
O módulo de potência bidirecional TPS-BM157200THIRT é um módulo AC-DC trifásico de alto desempenho de 7200W, parte da série TPS-BM157200THIT/TPS-BM157200THIRT, projetado para conversão de energia bidirecional sem interrupções em sistemas trifásicos. Como módulo de potência trifásico sem linha neutra, elimina problemas de corrente de linha neutra, resolvendo completamente o problema da corrente de linha neutra em sistemas elétricos e garantindo operação estável em configurações trifásicas. Funcionando como um módulo de isolamento bidirecional AC-DC trifásico, suporta operação confiável do inversor em sistemas conectados à rede (módulo de potência de inversor conectado à rede) com saída nominal de 7200W na direção AC-DC e 5760W na direção DC-AC. Opera com uma entrada de 380/400/415VAC (módulo de potência de entrada 380/400/415VAC) dentro de um intervalo de 343~456VAC (carga total) e fornece uma saída estável de 15VDC (módulo bidirecional de saída 15VDC) com corrente nominal de 480A (módulo de potência de saída DC 480A). Com eficiência máxima de 91,5% em AC-DC (módulo bidirecional de alta eficiência 91,5%) e 90,5% em DC-AC (módulo de eficiência DC-AC 90,5%), mantém excelente qualidade de energia com alto fator de potência (PF>0,99, módulo trifásico de PF>0,99 alto) e baixa distorção harmônica total (THDi <5%, módulo de potência de THDi <5% baixo) sob carga total. Equipado com tecnologia de comutação bidirecional de tensão sem interrupções, atende aos requisitos de resposta rápida de equipamentos de teste. Com resfriamento por ar forçado (tipo R: entrada traseira e saída frontal, com ventilador frontal e terminal traseiro), adapta-se a ambientes adversos sem redução de potência a 45°C (módulo de potência adaptável a ambientes adversos) e está em conformidade com a norma EN55032 (módulo de potência conforme EN55032). Com design modular de módulo de potência bidirecional, suporta expansão inteligente e operação paralela automática de até 4 unidades. Pode passar pela certificação UL/CE/TUV (módulo de potência certificável UL/CE/TUV), tornando-o ideal para aplicações de teste de formação de células, teste bidirecional de potência e módulo de potência reciclável de energia como módulo de potência AC-DC LV trifásico.

Características Principais

• Design Trifásico Sem Linha Neutra: Elimina a corrente de linha neutra, resolvendo problemas de linha neutra do sistema elétrico para operação estável.
• Métricas de Alto Desempenho: 7200W AC-DC/5760W DC-AC, 91,5%/90,5% de eficiência, saída 15VDC/480A, PF>0,99, e THDi <5%.
• Comutação e Isolamento Sem Interrupções: Suporta operação de inversor conectado à rede com comutação de tensão sem interrupções, atendendo às necessidades de resposta rápida de equipamentos de teste.
• Modular e Expansível: Até 4 unidades em paralelo para escalabilidade de potência flexível através de expansão inteligente.
• Confiável e Conforme: Resfriamento por ar forçado tipo R, adaptabilidade a ambientes adversos, conformidade EN55032, e certificável UL/CE/TUV.

Especificações
Parâmetro | Valor
Fluxo de Ar | De trás para frente
Dimensões (L*W*H)(mm) | 176*86*285
Eficiência | 90,5%(DC para AC), 91,5%(AC para DC)
Corrente de Entrada | ≤14A(AC para DC), 384A(DC para AC)
Potência de Entrada | 5760W(DC para AC)
Tensão de Entrada | 15Vdc, 343-456Vac
Corrente de Saída | 480A(AC para DC)
Potência de Saída | 7200W(AC para DC)
Tensão de Saída | 15Vdc, 343-456Vac
Precisão da Tensão de Saída | 1%(AC para DC)
Tensão de Entrada Nominal | 380Vac, 400Vac, 415Vac
Peso | ≤5kg

Características / especificações técnicas

• Módulo de potência bidirecional para conversão AC-DC trifásica
• Saída de 7200W (AC-DC), 5760W (DC-AC)
• Eficiência de 91,5% (AC-DC), 90,5% (DC-AC)
• Tensão de entrada: 343-456VAC (carga total), 380/400/415VAC nominal
• Saída: 15VDC, 480A
• Fator de potência: >0,99
• Distorção harmônica total (THDi): <5%
• Resfriamento por ar forçado (tipo R: entrada traseira, saída frontal)
• Operação em paralelo: até 4 unidades
• Conforme EN55032, certificável UL/CE/TUV
• Adaptável a ambientes adversos (sem redução de potência a 45°C)
• Dimensões: 176*86*285 mm
• Peso: ≤5kg
